止回閥系列
鑄鋼升降式止回閥
時間: 2020-09-07 10:41 瀏覽次數:
【產品用途】 H41H、H41Y升降式止回閥系列產品可適用于水、蒸汽、氣體、腐蝕性介質、食品、油品、藥品等。 【產品特點】 1、閥瓣行程僅為閥瓣直徑的1/3,大大減少了閥瓣關閉所需時

【產品用途】

H41H、H41Y升降式止回閥系列產品可適用于水、蒸汽、氣體、腐蝕性介質、食品、油品、藥品等。

【產品特點】

1、閥瓣行程僅為閥瓣直徑的1/3,大大減少了閥瓣關閉所需時間,有效降低了升降式止回閥的水錘壓力。

2、密封面采用合金鋼或硬質合金,密封副材料配對合理,使用壽命長。

【執行標準】

設計規范: GB/T 12235 BS 1868

結構長度: GB/T 12221 ASME B16.10

法蘭連接: GB/T 9113 ASME B16.5

試驗與檢驗:GB/T 13927 API 598 API 6D

【性能參數】

型號 H41H H41Y H41F
工作壓力(MPa) 1.6~10.0 (Calss150-Calss600)
口徑(mm) DN32-DN900 1-1/4″-8″
適用介質 水、油、氣、醋酸類、硝酸類等其他介質
可選材料 閥體

WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金  Monel Duplex Steel

閥瓣

WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金  Monel Duplex Steel

閥桿 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel
密封面 不銹鋼 司太立合金 碳化鎢 鎳合金 Monel PTFE

【流量系數】

規格(DN) 80 100 125 150 200
流量系數(Cv) 105 189 381 428 798

【結構簡圖】

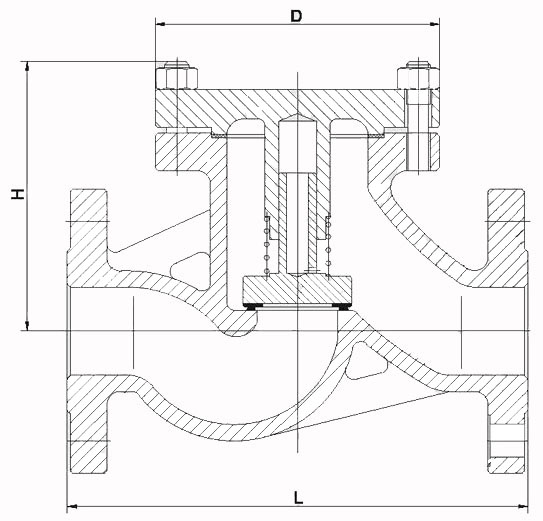

H41H、H41Y升降式止回閥內部結構示意圖
