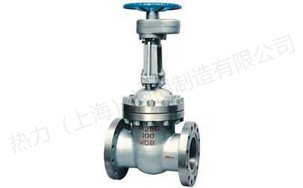

正齒輪閘閥
產品簡介
產品名稱： 正齒輪閘閥 產品型號： Z441Y，Z441H 驅動方式： 正齒輪 連接形式： 法蘭,焊接 結構形式： 閘板 密封結構： 硬密封,軟密封 壓力范圍： 1.6-32.0MPa 公稱通徑： DN50-600 常用材質
訂購熱線：15901990488
021-57520210
021-57520210
產品介紹
| 產品名稱： | 正齒輪閘閥 | 產品型號： | Z441Y，Z441H |
| 驅動方式： | 正齒輪 | 連接形式： | 法蘭,焊接 |
| 結構形式： | 閘板 | 密封結構： | 硬密封,軟密封 |
| 壓力范圍： | 1.6-32.0MPa | 公稱通徑： | DN50-600 |
| 常用材質： | 鑄鋼,不銹鋼等 | 銘牌： | 熱力（上海）閥門制造有限公司品牌 |
| 產品說明 |
Z462Y,Z460Y正齒輪閘閥,是在手動閘閥的基礎上,安裝正齒輪頭驅動,以方便高壓閘閥的開啟與關閉。正齒輪閘閥的開啟關閉比手動Z41H型要省力得多。
在高壓狀態下一個人便可輕松開啟。
正齒輪閘閥引用標準：
設計與制造： GB12234
結構長度： GB12221
壓力溫度等級： GB9131 GB/T74 HG20604
連接法蘭： JG/T79 GB9113 HG20593-20635
試驗與檢驗： GB13927 JB/T9092 正齒輪閘閥Z441H-16C用途：
高壓法蘭連接鋼制閘閥適用于公稱壓力PN10.0～25.0Mpa，工作溫度—29～600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
結構特點
1.符合國內外先進標準的要求，密封可靠，性能優良，造型美觀。
2.閘板與閥座密封面用鐵基合金堆焊或司太立(slite)鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，摩擦力小、啟閉輕松。
5.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
1.符合國內外先進標準的要求，密封可靠，性能優良，造型美觀。
2.閘板與閥座密封面用鐵基合金堆焊或司太立(slite)鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，摩擦力小、啟閉輕松。
5.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
正齒輪閘閥的主要性能規范 Capability Criterion：
| 型號 | 公稱壓力PN(MPa) | 試驗壓力ps(MPa) | 適用介質 | 工作溫度(℃) | ||
| 強度 | 密封(液) | 低壓密封(氣) | ||||
| Z441H-25C | 2.5 | 3.8 | 2.8 | 0.6 | 水、蒸汽、油 | ≤425 |
| Z441H-40C | 4.0 | 6.0 | 4.4 | 0.6 | ≤425 | |
| Z441Y-40I | 4.0 | 6.0 | 4.4 | 0.6 | ≤550 | |
| Z462Y,Z460YY-40P | 4.0 | 6.0 | 4.4 | 0.6 | 酸、堿類 | ≤200 |
| Z462Y,Z460Y-64C | 6.4 | 9.6 | 7.0 | 0.6 | 水、蒸汽、油 | ≤425 |
| Z441Y-64IGZ441Y-64I | 6.4 | 9.6 | 7.0 | 0.6 | ≤550 | |
| KZ441Y-64P | 6.4 | 9.6 | 7.0 | 0.6 | 酸性天然氣 | ≤200 |
| Z441H-100CZ441Y-100C | 10.0 | 15.0 | 11.0 | 0.6 | 水、蒸汽、油 | ≤425 |
| Z441Y-100I | 10.0 | 15.0 | 11.0 | 0.6 | ≤550 | |
正齒輪閘閥,Z462Y正齒輪傳動閘閥相關尺寸圖:
