| 產品名稱： | 日標閘閥 | 產品型號： | Z41W |
| 驅動方式： | 手動,氣動,電動 | 連接形式： | 法蘭 |
| 結構形式： | 楔式 | 密封結構： | 硬密封,軟密封 |
| 壓力范圍： | 10K-20K | 公稱通徑： | DN15-500 |
| 常用材質： | 鑄鐵,鑄鋼, 不銹鋼等 | 銘牌： | 熱力（上海）閥門制造有限公司品牌 |
| 產品說明 |
日標閘閥,JIS日標法蘭閘閥適用于JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。
通過選用不同的材質，可適用于水、蒸汽、油品、酸類、醋酸、強氧化性介質及尿素等多種介質。 驅動方式 手動、傘齒輪傳動及電動。
①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

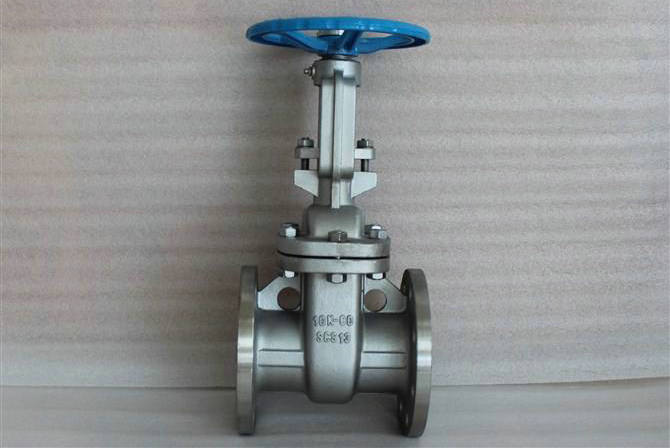

日標閘閥,JIS日標法蘭閘閥實物圖片
標準規范：
|
設計與制造 |
結構長度 |
連接法蘭 |
壓力-溫度等級 |
試驗與檢驗 |
|
API600 |
ANSI B16.10 |
ANSI B16.5、 |
ANSI B16.34 |
API598 |
主要零件材料及適用工況：
|
主 |
閥體、閥蓋、閘板 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
|
密封面 |
Cr13 |
本體(W)或硬質合金(Y) |
|||||
|
閥桿及內件 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 |
00Cr19Ni11 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
|
|
填 料 |
柔性石墨 |
||||||
|
墊 片 |
不銹鋼纏繞墊片 |
||||||
|
適用工況 |
適用介質 |
水、蒸汽、 |
硝酸等腐蝕性介質 |
強氧化性 |
醋酸等腐蝕性介質 |
||
|
適用溫度 |
-29～425 ℃ |
-40～500 ℃ |
|||||

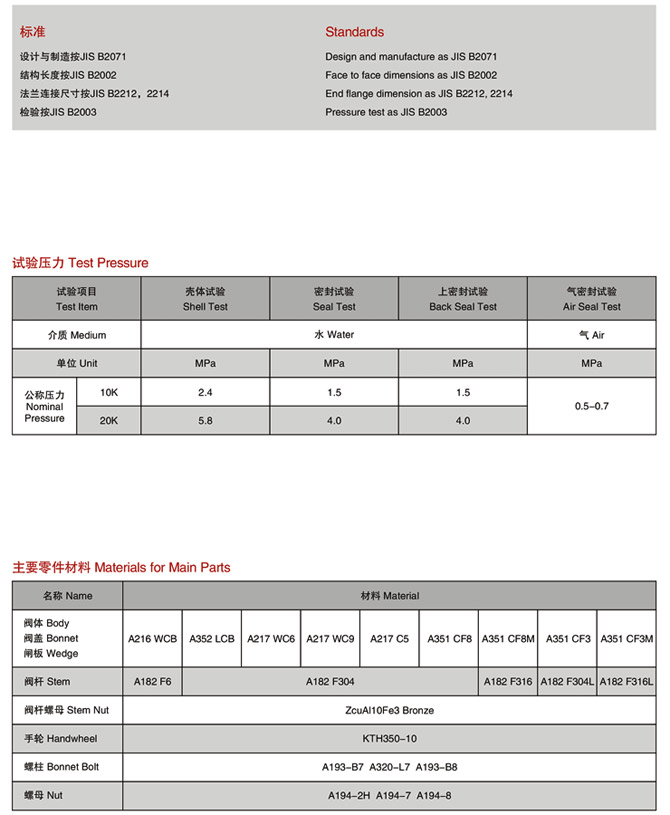

Z41H-10K,Z41H-20K日標鋼制閘閥標準：
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
JIS B2073 B2083 |
JIS B2002 |
JIS B2212 B2214 |
JIS B2073 B2083 |
JIS B2003 |
