閘閥系列

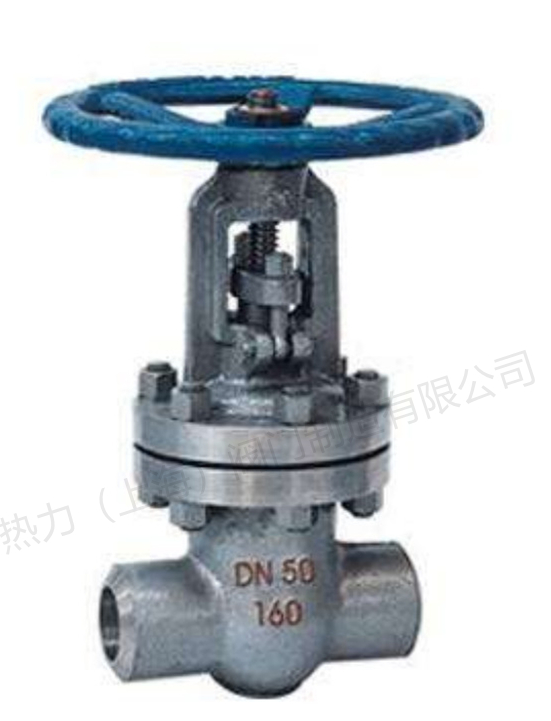

Z61H/Y/W承插焊楔式閘閥
產品簡介
產品說明 Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥 ：手動、承插焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為合金（Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不銹鋼（
訂購熱線：15901990488
021-57520210
產品介紹

產品說明

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥：手動、承插焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為合金（Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不銹鋼（Z61H-100P~160P Z61W-100P~160P），公稱壓力 PN100~PN160，閥體材料為碳素鋼（Z61H-100~160）、不銹鋼（Z61H-100P~160P Z61W-100P~160P Z61Y-100P~160P）、合金鋼（Z61Y-100~160 Z61Y-100I~160I）的閘閥。

產品性能參數

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z61H-100~160 100~160 10.0~16.0 ≤425 水、蒸汽、油品
Z61H-100P~160P
Z61Y-100~160
Z61W-100P~160P ≤150 弱腐蝕性介質
Z61Y-100P~160P
Z61Y-100I~160I ≤550 蒸汽、油品



Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z61H-100~160 碳素鋼 鉻不銹鋼 堆焊鐵基合金 石棉石墨或柔性石墨
Z61H-100P~160P 鉻鎳鈦不銹鋼 鉻不銹鋼
Z61Y-100~160 Cr5Mo 堆焊硬質合金
Z61W-100P~160P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 本體材料 聚四氟乙烯
Z61Y-100P~160P 堆焊硬質合金
Z61Y-100I~160I 鉻鉬合金鋼 鉻鉬合金鋼 堆焊硬質合金 柔性石墨



Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥主要外形及結構尺寸（mm）
DN L D D1 C H H1 D0 重量/kg
15 90 36 22.5 10 230 250 140 3.9
20 110 44 28.5 11 260 288 160 5.6
25 120 52 34.5 12 280 310 160 8
32 130 62 43 14 312 350 200 12
40 150 70 49 15 350 395 240 16
50 170 90 61 16 382 440 280 22
