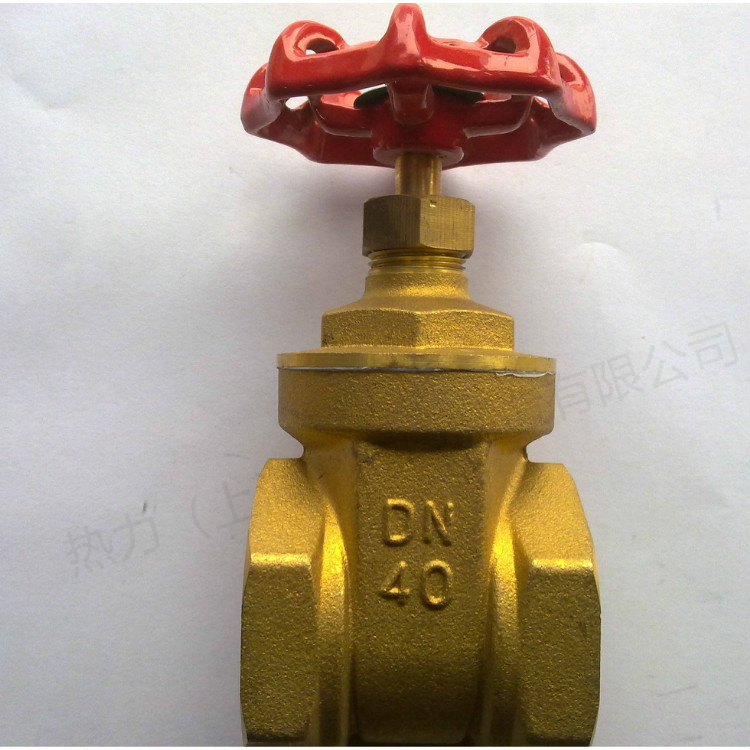

閘閥安裝使用說明

一、使用范圍

    閘閥在管道上主要用于接通和截斷路中的介質。廣泛適用于各種管路系統中，用于控制流體的壓力、流量。
閘閥工作介質為水、油、氣等，工作溫度-10℃≤ t ≤120℃,公稱壓力為1.6MPa

二、產品特點

   1. DN50以下規格采用紅沖鍛造工藝加。。

   2.DN50 DN20閥桿與密封填料配合全部采用滾壓工藝使其耐磨性及密封性更好，并有效防止填料磨損而引起的泄漏。

三、安裝指南

   1.管螺紋連接閘閥，安裝旋緊時應使閘板處于完全關閉狀態，而密封材料如生膠帶應清潔，干凈。

   2.管螺紋連接閘閥，安裝旋緊時應使管子與閥體端面垂直，并扳鉗該螺紋同側的六角或八角部位，不應該扳鉗在另一端的六角或八角部位，DN15、DN2O安裝扭力距不大于50M.m,DN25安裝扭力距不得大于70N.m,以免造成閥體變形或影響開啟。

   3.管螺紋連接的閘閥與管端的螺紋相連時，內螺紋可以是圓錐管螺紋，也可以是圓柱管螺紋，但外螺紋必須是圓錐管螺紋，
否則易導致連接不緊而泄漏。

   4.閘閥兩端為內螺紋時，必須控制管端的外螺紋長度，以避免管端螺紋旋入時頂壓閘閥內螺紋端面，造成閥體密封面變形而影響密封性能。

   5.法蘭閘閥上分度圓應與管道法蘭分度尺寸一致方能相配，兩端管道中心應垂直于閥體兩法蘭平面，否則會造成閥體扭曲而變形。

   6.啟動閘閥時，順時針方向為關，逆時針方向為開，使用時不的增加任何力臂工具，以免造成閘閥結構破壞。

   7.建議在全開和全關狀態下使用以延長閥門壽命，不宜部分開啟而作節流使用，且不作為終端閥門使用。
