三片式法蘭球閥

產品簡介

產品名稱：三片式法蘭球閥產品型號： Q41F 驅動方式：手動,電動,氣動連接形式：法蘭結構形式：三片式密封結構：軟密封,硬密封壓力范圍： 1.6MPa-6.4MPa 公稱通徑： DN15-200 常用

訂購熱線：15901990488
021-57520210

在線咨詢

產品介紹

產品名稱：	三片式法蘭球閥	產品型號：	Q41F
驅動方式：	手動,電動,氣動	連接形式：	法蘭
結構形式：	三片式	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-200
常用材質：	WCB,不銹鋼等	銘牌：	熱力（上海）閥門制造有限公司品牌

產品說明

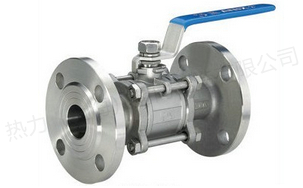

Q41F三片式法蘭球閥(圖)材質，廣泛適用于水、蒸汽、油品、液化氣、天然氣等行業。
三片式法蘭球閥產品特點
1 由三部分組成，便于后期維護與更換。
2先進的硅溶膠工藝，結構合理、造型美觀。
3閥座采用彈性密封結構，開關省力，輕巧，密封性能良好。
4 閥桿采用有倒密封下裝式結構，閥桿不會因為內部受壓飛出，確保安全性。
三片式法蘭球閥適用介質:水、油、氣及某些腐蝕性液體(W.O.G)用穩定范圍:-20～232℃～350℃公稱壓力:1.6-4.0MPa

三片式法蘭球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
三片式法蘭球閥主要零件材

序號NO	零件名稱Part name	材質material
序號NO	零件名稱Part name	不銹鋼Stainless stee	碳鋼Carbon steel
1	螺栓Bolt	不銹鋼SS304	碳鋼Carbon steel
2	彈簧墊圈Washer	不銹鋼SS304	不銹鋼SS304
3	螺母Nut	不銹鋼SS304	碳鋼Carbon steel
4	閥蓋Cap	不銹鋼CF8/CF8M	碳鋼WCB
5	閥體Body	不銹鋼CF8/CF8M	碳鋼WCB
6	球體Ball	不銹鋼CF8	不銹鋼CF8
7	密封圈Joint ring	聚四氟乙稀PTFE	聚四氟乙稀PTFE
8	閥桿Stem	不銹鋼SS316	不銹鋼SS304
9	填料Stem packing	聚四氟乙稀PTFE	聚四氟乙稀PTFE
10	壓緊螺母Gland nut	不銹鋼SS304	不銹鋼SS304
11	彈簧墊圈Washer	不銹鋼SS304	不銹鋼SS304
12	螺母Nut	不銹鋼SS304	不銹鋼SS304
13	手柄Handle	不銹鋼SS304	不銹鋼SS304
