儀表閥絲扣·衛生級系列
承插焊球閥
產品簡介
產品名稱： 承插焊球閥 產品型號： Q61F 驅動方式： 手動,電動,氣動 連接形式： 承插焊 結構形式： 三片式 密封結構： 軟密封,硬密封 壓力范圍： 1.6MPa-32MPa 公稱通徑： DN6-100 常用材質
訂購熱線：15901990488
021-57520210
021-57520210
產品介紹
| 產品名稱： | 承插焊球閥 | 產品型號： | Q61F |
| 驅動方式： | 手動,電動,氣動 | 連接形式： | 承插焊 |
| 結構形式： | 三片式 | 密封結構： | 軟密封,硬密封 |
| 壓力范圍： | 1.6MPa-32MPa | 公稱通徑： | DN6-100 |
| 常用材質： | 碳鋼,鍛鋼,不銹鋼等 | 銘牌： | 熱力（上海）閥門制造有限公司品牌 |
| 產品說明 |
承插焊球閥,三片式承插焊球閥適用穩定范圍:-20～180℃～350℃公稱壓力:1.6-32MPa球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
承插焊球閥實物圖
產品特征
| 公稱壓力 | 適用穩定范圍 | 適用介質 | 承插焊標準SW |
| 1.6-6.4MPa | -20～232℃～350℃ | 水、油、氣及某些腐蝕性液體（W。O。G） | GB12224.ANSIB16.25 |
主要零件材料
| 零件名稱 | 材質 | |
| 閥體 | 不銹鋼CF8M | 碳鋼WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
| 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
| 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
| 螺母 | 不銹鋼SS304 | FCD45 |
| 墊圈 | 不銹鋼SS304 | FCD45 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
| 閥桿螺母 | 不銹鋼SS304 | B7 |
| 填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不銹鋼SS304 | 不銹鋼SS304 |

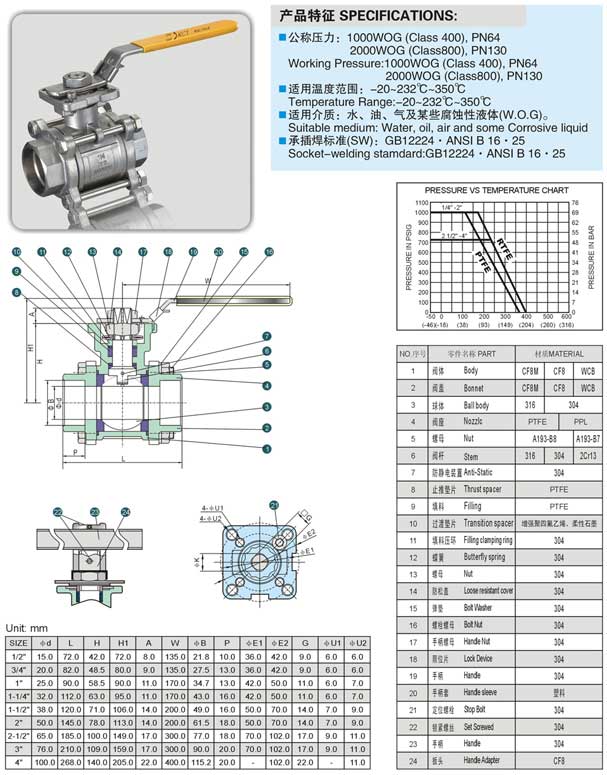

承插焊球閥,三片式承插焊球閥參數尺寸圖:
