儀表閥絲扣·衛生級系列
廣式球閥
產品簡介
產品名稱： 廣式球閥 產品型號： Q11F,Q21F,Q41F 驅動方式： 手動,電動,氣動 連接形式： 螺紋,法蘭 結構形式： 廣式 密封結構： 軟密封 壓力范圍： 1.6MPa-6.4MPa 公稱通徑： DN10-100 常用材質
訂購熱線：15901990488
021-57520210
產品介紹
  產品名稱： 廣式球閥   產品型號： Q11F,Q21F,Q41F
  驅動方式： 手動,電動,氣動   連接形式： 螺紋,法蘭
  結構形式： 廣式   密封結構： 軟密封
  壓力范圍： 1.6MPa-6.4MPa   公稱通徑： DN10-100
  常用材質： 碳鋼,不銹鋼等   銘牌： 熱力（上海）閥門制造有限公司品牌

產品說明

廣式球閥,不銹鋼廣式球閥適用于空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性介質等，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。廣式球閥產品具有結構緊湊、外形精美、智能控制、性能卓越、品質優良、使用方便等諸多特點。廣式球閥為手動操作轉角為90°旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修簡單、使用壽命長。一片式球閥通常應用密封要求嚴格場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。

廣式球閥,不銹鋼廣式球閥適用溫度范圍：-20～232℃～350℃

廣式球閥,不銹鋼廣式球閥適用介質：水、油、氣體某些腐蝕性液體

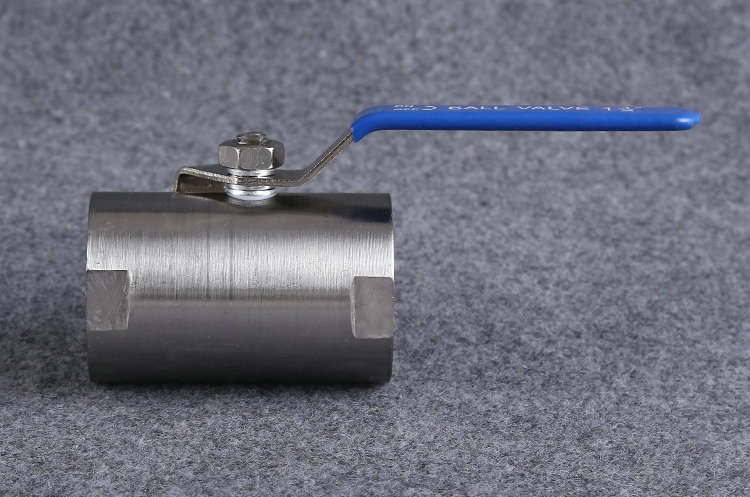

廣式球閥,不銹鋼廣式球閥實物圖

 主要零件材料

適用介質 閥體 球閥球體、閥桿 手柄 密封圈 墊片、填料
水、蒸汽、油品 A105、45 1Cr18/1Cr18Ni9Ti 不
銹
鋼
SS304		 聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL 聚四氟乙烯PTFE對位聚苯PPL
硝酸類 SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸類 SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

 Q11F廣式內螺紋球閥主要尺寸

公稱通徑 管螺紋 尺寸mm 重量WTg
d L W H E D D
6 1/4″ 8 60 110 56 11.5 30 320
10 3/8″ 18 60 110 58 11.5 31 320
15 1/2″ 10.5 60 110 58 14 32 350
20 3/4″ 13 67.5 110 62 15 38 430
25 1″ 17 73 110 68 15 45 570
32 1 1/4″ 22 90 150 75 18 53.4 1000
40 1 1/2″ 25 97.5 150 83 19 63 1550
50 2″ 32 112 150 90 19 73 2170
65 2 1/2″ 40 132 180 95 21 92 3625
80 3″ 50 156 220 100 27 109 5800
100 4″ 65 196 250 115 29 138 7200

Q21F廣式外螺紋球閥主要尺寸

公稱直徑 尺寸（mm）
d L L1 M Lo Q61對焊接頭總長
6 8 85 15 20×1.5 110 166
10 10 85 16 24×1.5 110 166
15 10 85 18 30×2 110 172
20 13 90 18 36×2 110 187
25 17 100 20 42×2 110 227
32 22 120 20 52×2 150 235
40 25 135 25 60×3 150 255
50 32 140 25 72×3 150 291

Q41F法蘭廣式球閥主要尺寸

公稱通徑 d d2 L D D1 D2 b f Z-d1 H W
DNmm in
15 1/2 10 15 92 95 65 45 14 2 4-14 60 110
20 3/8″ 12.6 20 106 75 105 55 14 2 4-14 65 110
25 1″ 17 24 109 85 115 65 16 2 4-14 70 110
32 1 1/4″ 22 32 126 100 135 78 16 2 4-18 85 145
40 1 1/2″ 25 38 136 110 145 85 16 3 4-18 90 145
50 2″ 32 46 154 125 160 100 18 3 4-18 98 177
65 2 1/2″ 44 60 170 145 180 120 20 3 8-18 110 190
80 3″ 50 72 195 160 195 135 22 3 8-18 130 240
100 4″ 65 92 215 180 215 155 22 3 8-18 150 260

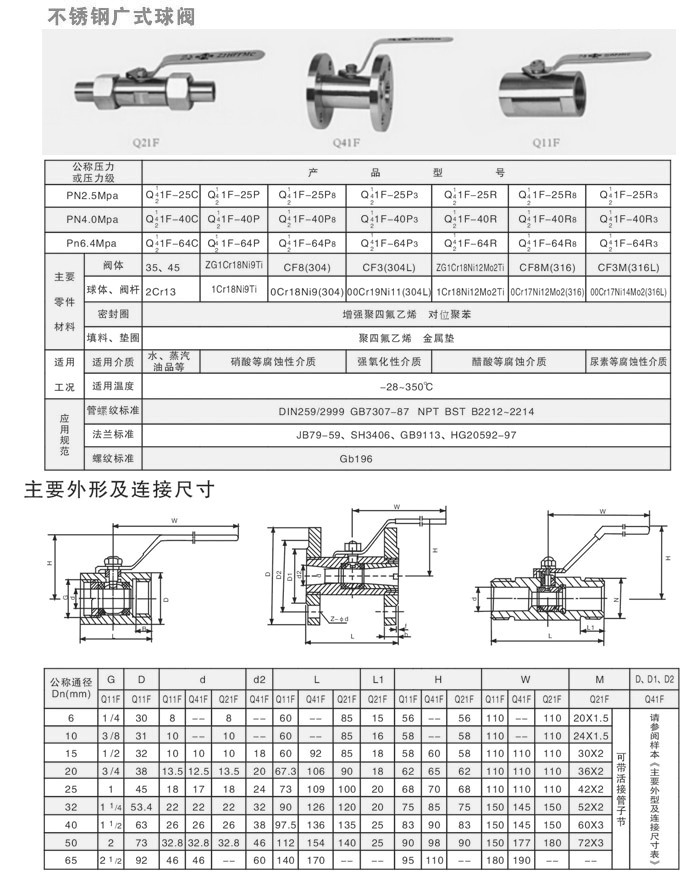

 廣式球閥,不銹鋼廣式球閥參數尺寸圖:
