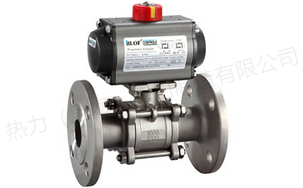

氣動三片式法蘭球閥

產品簡介

產品名稱：氣動三片式法蘭球閥產品型號： Q641F 驅動方式：氣動連接形式：法蘭,螺紋結構形式：三片式密封結構：軟密封壓力范圍： 1.6MPa-6.4MPa 公稱通徑： DN15-200 常用材質：

訂購熱線：15901990488
021-57520210

在線咨詢

產品介紹

產品名稱：	氣動三片式法蘭球閥	產品型號：	Q641F
驅動方式：	氣動	連接形式：	法蘭,螺紋
結構形式：	三片式	密封結構：	軟密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-200
常用材質：	不銹鋼等	銘牌：	熱力（上海）閥門制造有限公司品牌

產品說明

氣動三片式法蘭球閥,氣動三片式高平臺球閥,實現了遠程智能控制。執行器有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門氣動執行器采用拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

執行器型號
GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力
0.4～0.7MPa
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
環境溫度
-20～+90℃
作用形式
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

☆切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

☆氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

氣動三片式法蘭球閥,氣動三片式高平臺球閥主要零件材料

序號NO	零件名稱	材質
序號NO	零件名稱	不銹鋼	碳鋼
1	螺栓	不銹鋼SS304	碳鋼
2	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
3	螺母	不銹鋼SS304	碳鋼
4	閥蓋	不銹鋼CF8/CF8M	碳鋼WCB
5	閥體	不銹鋼CF8/CF8M	碳鋼WCB
6	球	不銹鋼CF8	不銹鋼CF8
7	密封圈	PTFE	PTFE
8	閥桿	不銹鋼SS316	不銹鋼SS304
9	填料	PTFE	PTFE
10	壓緊螺母	不銹鋼SS304	不銹鋼SS304
11	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
12	螺母	不銹鋼SS304	不銹鋼SS304
13	手柄	不銹鋼SS304	不銹鋼SS304

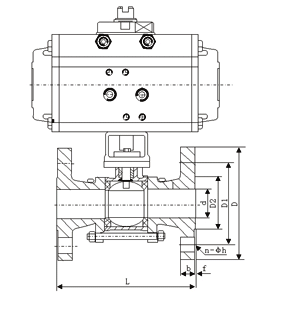

外形結構圖：

主要尺寸

SIZE	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	140	180	250
W	130	140	140	170	200	220	220	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22
