儀表閥絲扣·衛生級系列

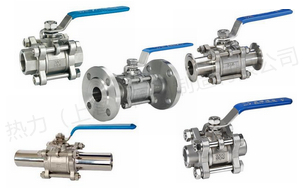

三片式手柄球閥
產品簡介
產品名稱： 三片式手柄球閥 產品型號： Q11F 驅動方式： 手動,電動,氣動 連接形式： 螺紋,法蘭,焊接,卡套 結構形式： 三片式 密封結構： 軟密封 壓力范圍： 1.6MPa-6.4MPa 公稱通徑： DN
訂購熱線：15901990488
021-57520210
021-57520210
產品介紹
| 產品名稱： | 三片式手柄球閥 | 產品型號： | Q11F |
| 驅動方式： | 手動,電動,氣動 | 連接形式： | 螺紋,法蘭,焊接,卡套 |
| 結構形式： | 三片式 | 密封結構： | 軟密封 |
| 壓力范圍： | 1.6MPa-6.4MPa | 公稱通徑： | DN6-100 |
| 常用材質： | WCB,不銹鋼等 | 銘牌： | 熱力（上海）閥門制造有限公司品牌 |
| 產品說明 |
Q11F三片式手柄球閥密封可靠, 結構簡單, 維修方便, 密封面與球面常在閉合狀態, 不易被介質沖蝕,在各行業得到廣泛的應用。適用介質:水、油、氣及某些腐蝕性液體(W.O.G)用穩定范圍:-20～232℃～350℃三片式承插焊球閥公稱壓力:1.6-6.4MPa
產品特征
| 公稱壓力 | 適用介質 | 適用穩定范圍 | 螺紋類型 |
| 1.6-6.4MPa | 水、油、氣及某些腐蝕性液體（W。O。G） | -20～232℃～350℃ | G。NPT。BSPT。BSP。DI259/2999 |
主要技術參數
| 公稱通徑 | DN（mm） | 6～100mm | ||
| 公稱壓力 | PN（MPa） | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗壓力 | 3.8 | 6.0 | 9.6 |
| 高密封試驗壓力 | 3.0 | 4.8 | 7.6 | |
| 低壓氣密封試驗壓力 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 水、蒸汽、油品、酸類腐蝕性等。 | |||
| 適用溫度 | < 150℃（PTFE） < 300℃（PLL） | |||
主要零件材料
| NO | 零件名稱 | PART NAME | 材料（MATERIAL） |
| 1 | 閥體 | Body | CF8M CF8 WCB |
| 2 | 閥蓋 | Cap | CF8M CF8 WCB |
| 3 | 閥座 | Seat | RPTFE |
| 4 | 球 | Ball | SS304 SS316 |
| 5 | 密封墊 | Seal Gasket | PTFE |
| 6 | 閥桿密封 | Stem Seal | PTFE |
| 7 | 閥桿 | Stem | SS316 |
| 8 | 閥桿填料 | Stem Packing | PTFE |
| 9 | 填料壓蓋 | Packing gland | SS304 |
| 10 | 彈性墊圈 | Spring washer | SS301 |
| 11 | 手柄 | Handle | SS304 |
| 12 | 螺母 | Stem Nut | SS304 |

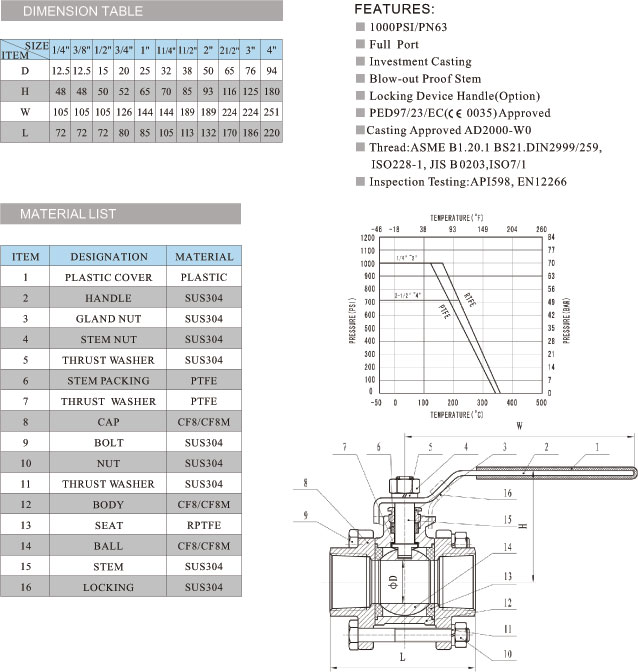

三片式手柄球閥,Q11F三片式手柄球閥參數尺寸圖:
