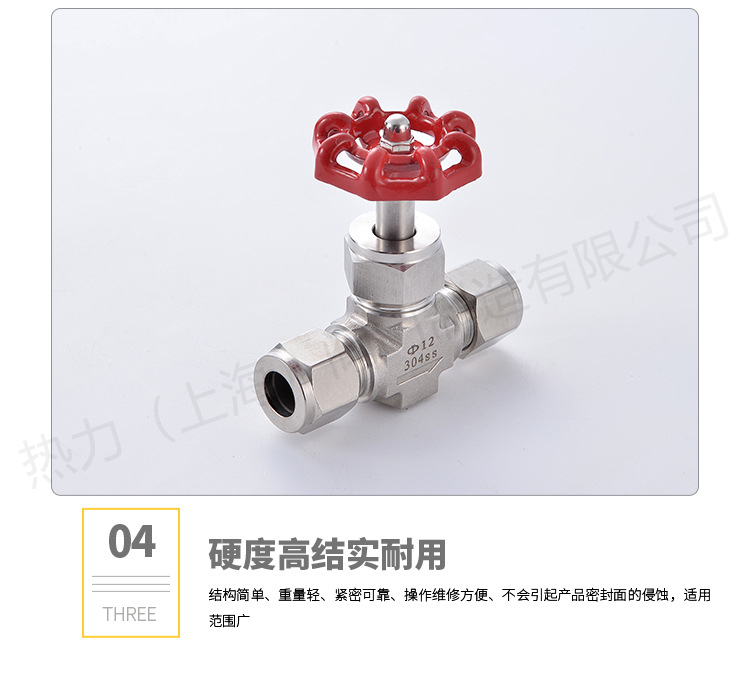

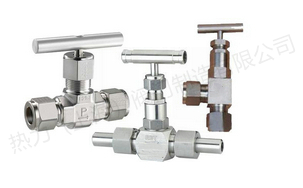

卡套針型閥

產品簡介

產品名稱：卡套針型閥產品型號： J91W 驅動方式：手動連接形式：卡套結構形式：熱鍛壓閥體密封結構：錐面密封壓力范圍： 1.6MPa-32.0MPa 公稱通徑： DN3-12 常用材質：鑄鋼,不銹

訂購熱線：15901990488
021-57520210

在線咨詢

產品介紹

產品名稱：	卡套針型閥	產品型號：	J91W
驅動方式：	手動	連接形式：	卡套
結構形式：	熱鍛壓閥體	密封結構：	錐面密封
壓力范圍：	1.6MPa-32.0MPa	公稱通徑：	DN3-12
常用材質：	鑄鋼,不銹鋼等	銘牌：	熱力（上海）閥門制造有限公司品牌

產品說明

卡套針型閥,J91W卡套針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
公稱壓力：0.6Mpa﹑32Mpa適用溫度：≤200℃≤425℃
適用介質：油﹑水﹑氣等非腐蝕性或有腐蝕性介質。
制造標準：GB/T12224-2005 JB/T7747-1995
卡套針型閥,J91W卡套針型閥工作原理：　　
在卡套螺母擰緊一又四分之一轉的過程中，接頭內部依次完成下面設計好的動作?！　?br /> 1．通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動?！　?br /> 2．接頭本體的尖端向內擠壓前卡套?！　?br /> 3．前卡套消除它的內徑與管子外徑間的公差?！　?br /> 4．隨著后卡套的推進，前卡套向前向內動作，后端抬起，與接頭本體斜面形成密封?！　?br /> 5．隨著管子更大的變形和本體斜面與前卡套接觸面的增大，更大的阻力迫使后卡套向內動作，從而在管子上形成第二道牢固的支撐?！　?br /> 6．在卡套螺母擰緊一又四分之一轉，它前進了1/16inch（1.52mm），接頭完成了密封，抱緊管子的作用。
卡套針型閥,J91W卡套針型閥性能規范及工況

卡套針閥型號	公稱壓力(MPa)	試驗壓力 (MPs)			工作壓力(MPa)	工作溫度(℃)	適用介質
卡套針閥型號	公稱壓力(MPa)	殼體	密封（液）	密封（氣）	工作壓力(MPa)	工作溫度(℃)	適用介質
J91W-16	1.6	2.4	1.76	0.6	1.6	p≤220℃	油﹑水﹑氣等多種非腐蝕性或腐蝕性介質
J91W-40	4.0	6.0	4.4	0.6	4.0	p≤220℃
J91W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J91W-320	32.0	48.0	35.2	0.6	32.0	C≤425℃

卡套針型閥,J91W卡套針型閥零部件材料

序號	零件	材料	標準
1	手柄	1Cr18Ni9Ti
2	頂絲	SCM435	DIN916-1980
3	壓蓋	4Cr13	GB12233
*4	閥桿	316	GB12233
5	墊片	316	GB12233
*6	密封圈	RPTFE	HG2-535
*7	導向座	316	GB12233
*8	襯墊、襯環	316	GB12233
*9	密封帽	RPTFE	HG2-535
10	背母	316	GB12233
*11	閥體	316	GB12233
*12	前卡套	316L	GB12233
13	后卡套	316	GB12233
14	螺帽	316	GB12233

卡套針型閥,J91W卡套針型閥連接尺寸

訂購編號	連接管T		d	l	L	h	H	S	W	安裝孔徑	最大閉合厚度
訂購編號	尺寸	OD	d	l	L	h	H	S	W	安裝孔徑	最大閉合厚度
Kpa-1	1/8	3.17	1.5	23	60	13	50	4	32	14mm	4
Kpa-2	3mm	3mm	1.5	23	60	13	50	4	32	14mm	4
Kpa-3	4mm	4mm	1.5	23	60	13	50	4	32	14mm	4
Kpa-4	1/4	6.35mm	4.3	24.5	63	13	50	4	32	14mm	4
Kpa-5	6mm	6mm	1.3	24.5	63	13	50	4	32	14mm	4
Kpa-6	8mm	5mm	4.3	25	65	13	50	4	32	14mm	6.5
Kpa-7	3/8	9.52mm	6.3	26	67	13	50	4	32	14mm	6.5
Kpa-8	10mm	10mm	6.3	26	67	13	50	4	32	14mm	6.5
Kpa-9	1/2	12.7mm	6.3	26.5	73.5	16.5	58	4	45	19.2mm	6.5
Kpa-10	12mm	12mm	6.3	26.5	73.5	16.5	58	4	45	19.2mm	6.5

卡套針型閥,J91W卡套針型閥安裝步驟：　　
第一步：將管子插入接頭，確保管子端部達到接頭底部，并用手指擰緊卡套螺母。
第二步：在卡套螺母的6點位置做一標記。
第三步：用扳手固定接頭本體，旋轉卡套螺母一又四分之一轉，這時所做標記旋轉540度，至9點鐘位置。
