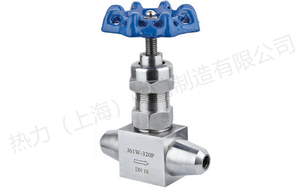

| 產品名稱： | 高溫高壓針型閥 | 產品型號： | J61Y/J63Y |
| 驅動方式： | 手動 | 連接形式： | 焊接,螺紋 |
| 結構形式： | 熱鍛壓閥體 | 密封結構： | 錐面密封 |
| 壓力范圍： | 1.6MPa-32.0MPa | 公稱通徑： | DN6-32 |
| 常用材質： | 碳鋼,不銹鋼等 | 銘牌： | 熱力（上海）閥門制造有限公司品牌 |
| 產品說明 |
1、本閥采用上螺紋閥桿結構，避免了介質與閥桿螺紋的直接接觸。
2、采用硬質鈷鉻鎢合金鋼球閥瓣，大大提高了閥瓣在高溫工況的材質硬度，且介質沖刷時閥瓣做三維旋轉,顯著提高了閥瓣抗苛刻工況沖蝕的性能,解決了密封面內漏問題。
3、此閥主要應用電站一次門蒸氣和熱循環水等處。
高溫高壓針型閥,J61Y/J63Y高溫高壓針型閥應用規范
1、設計制造：GB/T 12224-1989；JB/T 3595-2002
2、連接形式：對焊式連接
3、結構特征：錐面浮動閥瓣;球面密封;上閥桿螺紋
4、閥門檢驗和試驗：JB/T9092-1999
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
高溫高壓針型閥,J61Y/J63Y高溫高壓針型閥主要零件材料
|
零件名稱 |
閥桿、閥蓋、螺栓 |
閥桿、閥瓣密封圈 |
填料 |
墊片 |
手柄 |
|
J61Y-170V |
鉻鎳不銹鋼 |
不銹鋼 |
PTFE、柔性石墨 |
橡膠石棉板 |
優質碳鋼 |
主要性能參數
|
型號 |
公稱壓力 |
試驗壓力PN(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
|
殼體 |
密封 |
密封 |
|||||
|
J61Y-170V |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570℃ |
電站、石油氣、水、油品等 |
|
FJ61Y-160p |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
P≤350℃ |
|
|
T61Y-320 |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤350℃ |
|
|
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤350℃ |
||
