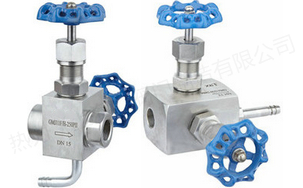

| 產品名稱： | GMJ11F-250I高密封取樣閥 | 產品型號： | GMJ11F/H |
| 驅動方式： | 手動 | 連接形式： | 連接 |
| 結構形式： | 浮動閥瓣 | 密封結構： | 硬軟雙密封副 |
| 壓力范圍： | PN250 | 公稱通徑： | M20х1.5 ，G1/2 |
| 常用材質： | 不銹鋼等 | 銘牌： | 熱力（上海）閥門制造有限公司品牌 |
| 產品說明 |
GMJ11F-250I高密封取樣閥,GMJ11H-250II高密封取樣閥結構形式
1、取樣用截止閥通過外加取樣排放裝置，保證了管路中壓力表的正確安裝使用，達到了放空、取樣的目的。具有一閥兩用的功能。
2、該閥密封結構為硬軟雙質密封設計。密封面避開了介質的直接沖刷。
3、本閥廣泛用于油田、化工、輕工、電力。冶金等裝置的自控系統中。
GMJ11F-250I高密封取樣閥,GMJ11H-250II高密封取樣閥應用規范
1、設計制造：GB/T 12224-1989；JB/ T 7747-1995
2、連接形式：內螺紋連接
3、結構特征：硬軟雙密封副；浮動閥瓣
4、閥門檢驗和試驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
GMJ11F-250I高密封取樣閥,GMJ11H-250II高密封取樣閥性能規范
單位：MPa
|
試驗項目
|
壓力值
|
|
公稱壓力
|
25
|
|
殼體試驗
|
37.5
|
|
密封試驗
|
27.5
|
|
氣壓試驗
|
15
|
|
適用溫度
|
≤180℃
|
|
適用介質
|
水、蒸氣、油品等
|
GMJ11F-250I高密封取樣閥,GMJ11H-250II高密封取樣閥主要零件材料
| 型 號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
| GMJ11F/H-250Ⅱ | 20# | 20# | 2Cr13 | 20# | PTFE |
| GMJ11F/H-250PⅡ | SS304 | SS304 | SS304 | SS304 | |
| 1151-160P | SS304 | SS304 | SS304 | SS304 |

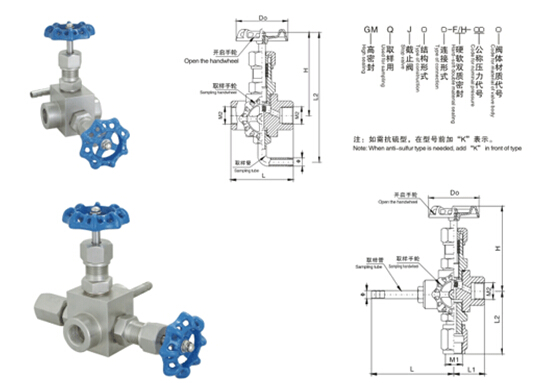

GMJ11F-250I高密封取樣閥,GMJ11H-250II高密封取樣閥主要外形尺寸
| 規 格 | M1 | M2 | φ | L | L1 | H | Do | 重量(kg) |
| DN6 | M20×1.5 | G1/2 | φ10 | 70 | 153 | 110 | 63 | 2.9 |
