儀表閥絲扣·衛生級系列

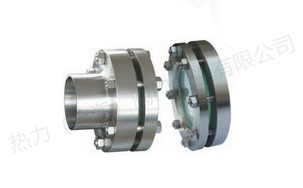

帶頸視鏡
產品簡介
產品名稱： 帶頸視鏡 產品型號： JB595 驅動方式： 自動 連接形式： 法蘭,焊接,活接 結構形式： 直通式 密封結構： PTFE/高溫石墨 壓力范圍： 0.6MPa-1.0MPa 公稱通徑： DN50-150 常用材質：
訂購熱線：15901990488
021-57520210
021-57520210
產品介紹
| 產品名稱： | 帶頸視鏡 | 產品型號： | JB595 |
| 驅動方式： | 自動 | 連接形式： | 法蘭,焊接,活接 |
| 結構形式： | 直通式 | 密封結構： | PTFE/高溫石墨 |
| 壓力范圍： | 0.6MPa-1.0MPa | 公稱通徑： | DN50-150 |
| 常用材質： | 304,316,316L | 銘牌： | 熱力（上海）閥門制造有限公司品牌 |
| 產品說明 |
帶頸視鏡用途及結構：
帶頸設備視鏡適用于石油、化工及其它工業設備窺視裝置上,以觀察設備內部物料操作情況。材料有不銹鋼碳鋼等。最高使用壓力25kgf/cm2，允許介質溫度為0~180℃。
帶頸視鏡主要技術參數：
體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯PTFE。
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。
視窗材質：鋼化玻璃、高硼硅玻璃、石英玻璃。
密封材質：NBR、PTFE。
工作壓力0.6MPa-2.5MPa
帶頸視鏡工作溫度：
鈉鈣玻璃的最高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃
硼硅玻璃的最高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃
石英玻璃的最高允許溫度為800℃，溫度的急劇變化范圍為550℃至20℃

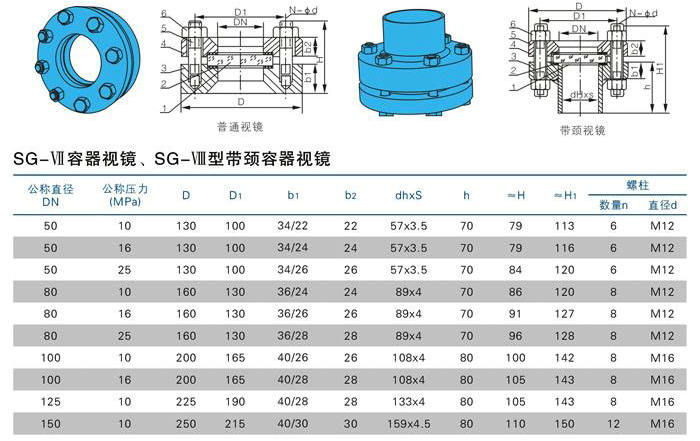

帶頸視鏡,不銹鋼帶頸視鏡參數尺寸圖:(mm)
|
公稱直徑
DN |
公稱壓力
PN(MPa) |
D
|
D1
|
b1
|
b2
|
dH×S
|
h
|
≈H1
|
螺柱
|
|
|
數量n
|
直徑d
|
|||||||||
|
50
|
1.0
|
130
|
100
|
22
|
22
|
57×3.5
|
70
|
113
|
6
|
M12
|
|
1.6
|
130
|
100
|
24
|
24
|
57×3.5
|
70
|
116
|
6
|
M12
|
|
|
2.5
|
130
|
100
|
26
|
26
|
57×3.5
|
70
|
120
|
6
|
M12
|
|
|
80
|
1.0
|
160
|
130
|
24
|
24
|
89×4
|
70
|
120
|
8
|
M12
|
|
1.6
|
160
|
130
|
26
|
26
|
89×4
|
70
|
127
|
8
|
M12
|
|
|
2.5
|
160
|
130
|
28
|
28
|
89×4
|
70
|
128
|
8
|
M12
|
|
|
100
|
1.0
|
200
|
165
|
26
|
26
|
108×4
|
80
|
142
|
8
|
M16
|
|
1.6
|
200
|
165
|
28
|
28
|
108×4
|
80
|
143
|
8
|
M16
|
|
|
125
|
1.0
|
225
|
190
|
28
|
28
|
133×4
|
80
|
143
|
8
|
M16
|
|
150
|
1.0
|
250
|
215
|
30
|
30
|
159×4.5
|
80
|
150
|
12
|
M16
|
注：壓力容器視鏡參照HGJ501-502-86標準
