儀表閥絲扣·衛生級系列

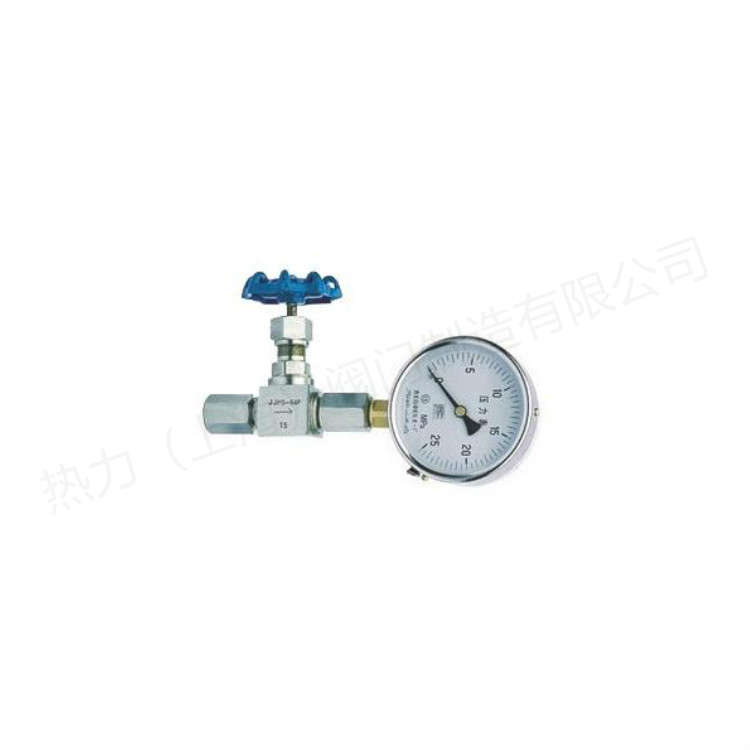

JJM8壓力表針形閥
產品簡介
JJM8-1.6/32P型壓力表針形閥 外形尺寸圖 主要零件材料 零件名稱 Part name 閥體、閥蓋、螺栓 BODY、Bonnet, Bonnet bolt 閥桿、閥瓣、密封圈 Stem、Disc, Gasket 填料 Packing 墊片 Gasket 手輪 Hand wheel J
訂購熱線：15901990488
021-57520210
021-57520210
產品介紹
JJM8-1.6/32P型壓力表針形閥 外形尺寸圖
主要零件材料
|
零件名稱 Part name |
閥體、閥蓋、螺栓 BODY、Bonnet, Bonnet bolt |
閥桿、閥瓣、密封圈 Stem、Disc, Gasket |
填料 Packing |
墊片 Gasket |
手輪 Hand wheel |
| JJM8-160P-DN5 |
鉻鎳不銹鋼 Cr,Ni Stainless steel |
不銹鋼 Stainless steel |
聚四氟乙稀、 柔性石墨 PTEF, Soft graphite |
橡膠石棉板 Latex asbestos |
優質碳鋼 High grade carbon steel |
主要性能規范
|
型號 Type |
公稱壓力（MPa） Nominal Pressure |
試驗壓力PS（MPa）Test pressure | 工作壓力（MPa）Working Pressure |
工作溫度(℃) Working Temperature |
適用介質 Suitable |
||
|
殼體 （MPa）Shell |
密封 （液） Seal |
密封 （氣）Seal |
|||||
| JJM8-160p-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | 液化石油氣水、酸、蒸汽、油品等Petroleum gas Water,Asic,Steam, Oil etc. |
| C≤425℃ | |||||||
主要外型及連接尺寸
|
型號 Type |
公稱直徑DN(mm) Nominal diameter |
尺寸 Dimensions |
重量（g） eight |
||||||
| L | L1 | Do | H | H1 | M1 | M2 | |||
| JJM8-160 | 5 | 116 | 85 | 65 | 116 | 128 | M20×1.5左 | M20×1.5右 | 1.0 |
