儀表閥絲扣·衛生級系列

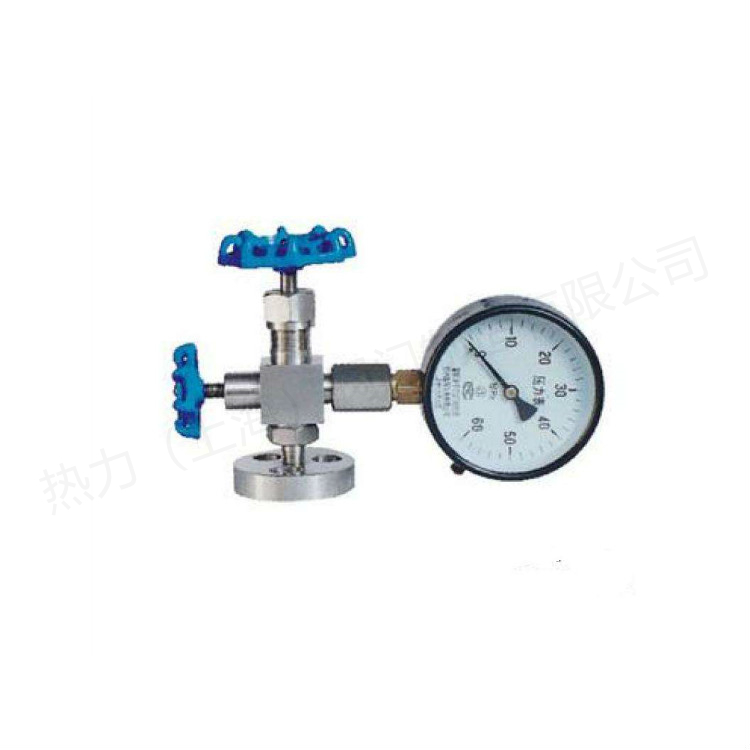

J49H法蘭式壓力表針形閥
產品簡介
J49H-1.6/32P型法蘭式壓力表針形閥 J49H-1.6/32P型法蘭式壓力表針形閥 外形尺寸圖 主要零件材料 零件名稱 Part name 閥體 BODY 閥桿 Stem 閥底座 Base 填料 PACKING 填料閥蓋 Packing bonnet 手輪 Hand wh
訂購熱線：15901990488
021-57520210
021-57520210
產品介紹
J49H-1.6/32P型法蘭式壓力表針形閥
J49H-1.6/32P型法蘭式壓力表針形閥 外形尺寸圖
主要零件材料
|
零件名稱 Part name |
閥體 BODY |
閥桿 Stem |
閥底座 Base |
填料 PACKING |
填料閥蓋 Packing bonnet |
手輪 Hand wheel |
| J49H-320-DN3 |
碳鋼 Carbon steel |
鉻不銹鋼 Cr,Stainless steel |
聚四氟乙稀、 柔性石墨 PTEF,Soft graphite |
碳鋼 Carbon steel |
優質碳鋼 High grade carbon steel |
|
| J49H-320P-DN6 | 鉻鎳不銹鋼 Cr,Ni Stainless steel |
鉻不銹鋼 Cr,Stainless steel |
鉻鎳不銹鋼 Cr,Ni Stainless steel |
不銹鋼 Stainless steel |
||
主要性能規范
|
型號 Type |
公稱壓力（MPa） Nominal Pressure |
試驗壓力PS（MPa）Test pressure |
工作壓力 （MPa） Working Pressure |
工作溫度(℃) Working Temperature |
適用介質 Suitable |
||
|
殼體 （MPa） Shell |
密封 （液） Seal |
密封 （氣） Seal |
|||||
| J49H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc. |
| J49H-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
主要外型及連接尺寸
|
型號 Type |
公稱直徑DN(mm) Nominal diameter |
尺寸 Dimensions |
重量(Kg) Weight |
|||||||||
| L1 | D1 | D2 | H | H1 | L2 | h | hˊ | M1 | L3 | |||
| J49H-320 | 3 | 60 | 65 | 50 | 88 | 100 | 60 | 15 | Ф70 | M20×1.5 | 16 | 1.3 |
| J49H-320P | 6 | 60 | 65 | 50 | 88 | 100 | 60 | 15 | Ф70 | M20×1.5 | 16 | 1.3 |
