一、Z11H絲口閘閥概述：
通徑（DN）：15-100mm
壓力（PN）：1.0MPa-1.6MPa
適用介質：水、蒸汽、油品
適用溫度：≤425℃
閥體材質：鑄鐵、球墨鑄鐵、銅、碳鋼、不銹鋼

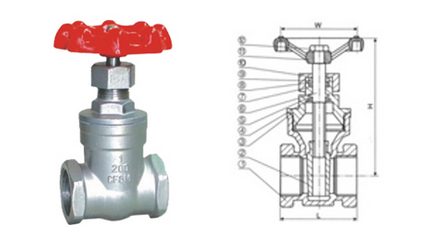

二、Z11H絲口閘閥結構圖片：
三、Z11H絲口閘閥主要性能規范：
|
型號 |
公稱壓力PN（MPa） |
試驗壓力Ps（MPa） |
工作壓力P（MPa） |
工作溫度（℃） |
適用介質 |
||
|
殼體 |
密封 |
P20 |
P42 |
||||
|
Z11H-25 |
2.5 |
3.8 |
2.8 |
2.5 |
1.4 |
≤425 |
水、蒸汽、油品等非腐蝕性介質 |
|
Z11H-40 |
4.0 |
6.0 |
4.4 |
4.0 |
2.3 |
||
|
Z11H-64 |
6.4 |
9.6 |
7.0 |
6.4 |
3.7 |
||
|
Z11H-100 |
10.0 |
15.0 |
11.0 |
10.0 |
4.4 |
||
|
Z11H-160 |
16.0 |
24.0 |
17.6 |
16.0 |
- |
||
四、Z11H絲口閘閥主要零部件材料：
|
零件名稱 |
閥體、閥蓋 |
閘板、閥座、閥桿 |
填料 |
閥桿螺母 |
手輪 |
|
材料 |
碳鋼 |
鉻不銹鋼 |
石墨石棉盤根或柔性石墨, |
銅合金 |
可鍛鑄鐵或球墨鑄鐵 |
五、Z11H絲口閘閥主要外形及連接尺寸：
|
公稱通徑DN（mm） |
L |
L1 |
H |
H1 |
D0 |
d |
D |
kg |
|
15 |
80 |
16 |
142 |
155 |
100 |
10 |
34 |
1.9 |
|
20 |
90 |
18 |
143 |
160 |
100 |
13 |
40 |
2.0 |
|
25 |
100 |
22 |
164 |
186 |
120 |
18 |
50 |
3.3 |
|
32 |
120 |
22 |
187 |
216 |
140 |
24 |
58 |
4.8 |
|
40 |
130 |
24 |
215 |
250 |
160 |
29 |
66 |
6.7 |
|
50 |
140 |
25 |
233 |
276 |
180 |
37 |
78 |
9.6
|
