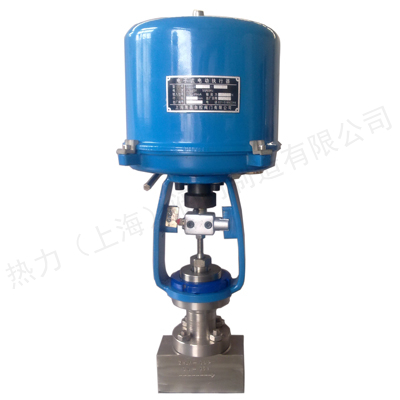

ZRSX系列電動小流量調節閥體積小、重量輕、性能高、用于微小流量的精確控制。例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。閥體的設計壓力可達32MPa。

采用頂導向結構，閥體結構緊湊、體積小、重量輕、美觀精致；閥體流路嚴格安等截面 低流阻設計，壓降損失??；閥芯采用加強型閥桿單導向結構式，因而工作穩定性極佳，特別能承受高速流體對閥芯的沖擊；Kv值較小，多用于精確控制微小流量的場合，如精細化工、食品添加劑、醫藥、電子等行業。

電動小流量調節閥技術參數及性能： 閥體部分： 閥體型式： 直通鍛造閥體 公稱通徑： DN5、8、10、15、20、25mm 公稱壓力： PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa CLASS 150、300、 600、900、1500 Lb JIS 10K、20K、30K、40K 連接方式： 螺紋：NPT、PT（適用于 1”以下） 焊接：SW、BW 法蘭距： 符合IEC 534 閥蓋形式： 閥體一體型 填　　料： V型聚四氟乙烯、柔性石墨填料等 密封墊： 金屬夾石墨密封墊、聚四氟乙烯墊 執行機構： 氣動：多彈簧執行機構 電動：3810L系列 、PSL系列 閥內部件： 閥芯型式： 單座柱塞 流量特性： 等百分比、線性 、快開 內件材質： 標準材質組合及使用溫度、壓力范圍請參閱附錄 表1．可提供的用戶選擇 閥體 型式 直通 閥蓋 型式 閥體一體型 材質 WCB、WC9、304、316等 材質 WCB、WC9、304、316等 閥芯 特性 直線、等百分比、快開 填料 “V”型PTFE、柔性石墨 材質 304、304+STL/PTFE、316、316+STL/PTFE 執行器 氣動:見表5 電動:見表5 定位器 電氣閥門定位器、智能型數字定位器 附件 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 電動小流量調節閥材料及內部結構 表2．本體材質為碳鋼 1 閥體 WCB LCB WC9 2 閥芯(桿) 304 304 304 3 墊片 316+石墨/PTFE 4 套筒 304 304 304 5 填料墊 304 304 304 6 填料 PTFE/柔性石墨 7 壓套螺母 304 304 304 表3．本體材質為不銹鋼 1 閥體 CF8 CF8M CF3M 2 閥芯(桿） 304 316 316L 3 墊片 316+石墨/PTFE 4 套筒 304 316 316L 5 填料墊 304 316 316L 6 填料 PTFE/柔性石墨 7 壓套螺母 304 316 316L   注： 1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。 2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。 3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。 電動小流量調節閥可提供的控制閥流量特性 表4．ZRSX系列電動小流量調節閥尺寸與行程 額定Cv值： 閥門尺寸inch(mm) 閥門尺寸(mm) 額定行程(mm) 額定Cv值 閥門開度%行程 等百分比性 直線特性 10% 30% 50% 70% 100% 10% 30% 50% 70% 100% 3/4 (20) 5 10 0.04 0.11 0.24 0.62 0.8 0.09 0.27 0.35 0.64 0.9 8 16 0.09 0.17 0.34 0.95 1.6 0.27 0.68 1.09 1.49 1.8 10 0.14 0.27 0.53 1.48 2.5 0.42 1.06 1.69 2.32 2.8 15 0.22 0.43 0.85 2.37 4 0.67 1.66 2.65 3.65 4.4 20 0.34 0.68 1.35 3.74 6.3 1.05 2.60 4.16 5.72 6.9 ※ZRSX系列電動小流量調節閥專為高壓差場合下特殊流量系數而量身設計，以上流量系數僅做參考，定貨時我公司技術部門為根據你現場的工藝設計最合適控制閥流量系數。
