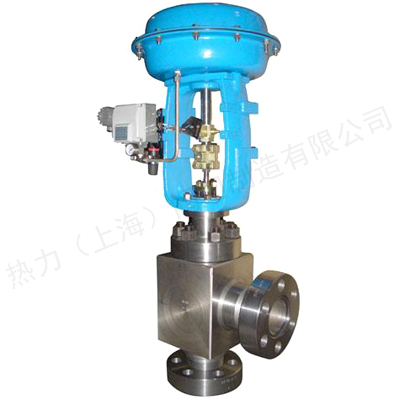

一、氣動角式調節閥 概述

熱力閥門ZJHJ 氣動角式調節閥采用頂部導向結構，配用多彈簧氣動執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自凈與清洗的場合。本系列產品有常溫型、調節切斷型、波紋管密封型、高溫型、夾套保溫型等多種系列。產品公稱壓力等級有 PN10 、 16 、 25 、 64 、 100 ；閥體口徑范圍 DN20-DN200 。泄露等級有 Ⅳ 或 Ⅵ 級。適用流體溫度由 -200℃ -+ 560℃ 范圍內多種檔次，流量特性為線形或等百分比。多種規格可供選擇。本系列調節閥結構新穎，功能完善、品種齊全。

二、氣動角式調節閥 主要零件材料

三、氣動角式調節閥 閥蓋形式

注：常溫型：常溫型工作溫度 -20-+ 200℃ ，泄露等級為 Ⅳ 級。
高溫型閥蓋增設散熱片，可用于介質溫度 -60-+ 450℃ 的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于 -196℃ 深冷場合。

四、氣動角式調節閥 主要技術參數

五、氣動角式調節閥 主要性能參數

六、氣動角式調節閥 外型尺寸
