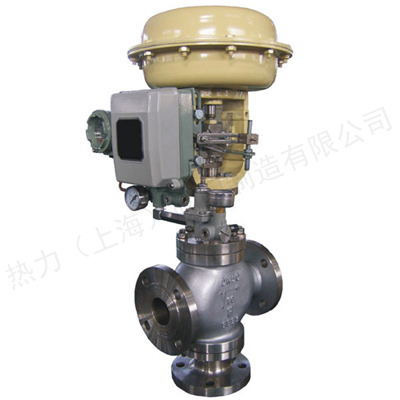

一、氣動三通調節閥 概述

熱力閥門ZJHF(H)氣動三通調節閥采用雙閥芯上下導向結構，配用氣動執行機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點?？捎糜诟鞣N不同的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他的各行業的自動化控制系統。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有 PN1.6、4.0、6.4；閥體口徑范圍 DN20-DN300；適用流體溫度 -150℃ -+ 560℃ 范圍內多種檔次；泄露等級氛分為 Ⅳ 級、Ⅴ 級、 Ⅵ 級；流量特性有直線、等百分比。多種規格可供選擇。本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。

二、氣動三通調節閥 主要零件材料

三、氣動三通調節閥 閥蓋形式

注：常溫型工作溫度 -20-+ 200℃ ，泄露等級為 Ⅳ 級。
高溫型閥蓋增設散熱片，可用于介質溫度 -60-+ 450℃ 的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于 -196℃ 深冷場合。

四、氣動三通調節閥 主要技術參數

五、氣動三通調節閥 主要性能指標

六、氣動三通調節閥 外型尺寸
