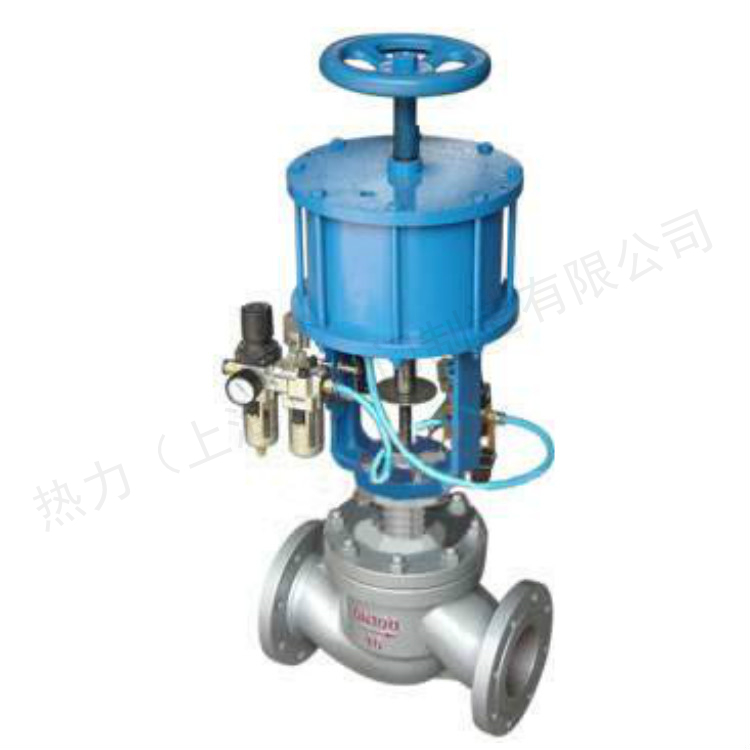

氣動活塞切斷閥ZSPC
產品簡介
產品概況： ZSPC、ZSPN型 氣動活塞常溫、中溫切斷閥，由氣動活塞執行機構和切斷機械組成。按閥芯密封面材料可分硬密封和軟密封：按閥芯結構型式可分為單導向平板式和單導向平衡式
訂購熱線：15901990488
021-57520210
產品介紹

產品概況：
ZSPC、ZSPN型氣動活塞常溫、中溫切斷閥，由氣動活塞執行機構和切斷機械組成。按閥芯密封面材料可分硬密封和軟密封：按閥芯結構型式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、關開快速等特點。適用于無顆料狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。
技術參數和性能

一、型號、規格

型號

常溫型

硬密封

常溫型

軟密封

中溫型

硬密封

常溫型硬密

封帶手輪

常溫型軟密封帶手輪

中溫型硬密封帶手輪

型

號

ZSP NC1-（16/64）B K

ZSP NC2-（16/64）B K

ZSP NC1-（40/64）B KG

ZSPC1-（16/64）B K

ZSPC2-（16/64）B K

ZSPC1-（40/64）B K

規格

DN20-200

二、主要技術參數和性能指標

1、  切斷機構主要技術參數

公稱壓力mm

20

25

40

50

65

80

100

150

200

閥座直徑mm

20

25

32

40

50

65

80

100

125

150

200

額定流量系數Kv

6.5

10

15

25

40

65

100

125

260

350

540

公稱壓力MPa

1.6；4.0；6.4

行程mm

10

16

25

30

40

60

流量特性

快開

介質溫度℃

軟密封：-40~150（常溫型）；硬密封：-40~200（常溫型）、-40~450（中溫型）

法蘭尺寸、型式

PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式

閥體材質

ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti

閥座、閥芯材質

1Cr18NI9；0Cr18Ni12Mo2Ti

上閥蓋型式

普通式（常溫型）；熱片式（中溫型）

注可提供GB、ANSI、JP、JIS、DIN等法蘭結構型式，法蘭距離可根據用戶需要確定。

2、執行機構主要技術參數與切斷機構匹配關系

公稱通徑mm

執行機構型號

氣缸直徑mm

行程mm

進氣孔螺紋

備注

常溫型

中溫型

常溫型

中溫型

常溫型

中溫型

ZSP：單作用

ZSP：雙作用

20

ZSPA B-1

ZSPA B-1

ZSN-1

150

150

10

M16×1.5

M16×1.5

25

40

ZSPA B-2

ZSN-1

200

16

50

65

ZSPA B-2

ZSPA B-3

ZSN-2

200

300

25

M20×1.5

80

100

30

150

ZSPA B-3

ZSPA B-4

ZSN-3

300

400

40

M20×1.5

M24×2

200

60




3、性能指標

公稱壓力mm

20

25

40

50

65

80

100

150

200

閥座直徑mm

20

25

32

40

50

65

80

100

125

150

200

軟密封泄漏量

水試

△P=△Pmax mlmin

0

氣試

△P=0.35MPa 氣泡數/min

1

1

2

3

4

6

11

18

27

45

硬密封泄漏量

水試MPa

4.0

3.0

ml/min

0.24

0.30

0.38

0.48

0.60

0.78

0.96

1.2

1.125

1.35

1.8

氣試

△P=0.35MPa ml/min

23.3

29.2

37.3

46.7

58

75.8

93.3

116.7

145.8

175

233.3

切斷時間S

0.5

1

1.5

2

3

4

額定行程偏差%

±6

4、允許壓差

公稱通徑mm

20

25

40

50

65

80

100

150

200

氣缸直徑mm

150

200

300

400

氣

源

壓

力

KPa

500

允

許

壓

差

整機

氣關式

流開

4.0

4.0

2.6

2.2

3.8

2.6

2.0

1.95

1.59

流關

4.0

4.0

4.0

3.1

3.1

3.2

1.6

2.0

1.63

整機氣開式

流開

4.0

3.0

2.1

1.7

1.7

1.1

0.9

0.52

0.43

流關

4.0

4.0

4.0

4.0

4.0

3.6

2.7

3.4

2.2

外形尺寸

公稱通徑DN

20

25

40

50

65

80

100

150

200

L

PN

MPa

1.6

194

197

235

267

292

317

368

500

635

4.0

650

6.4

206

210

251

286

311

337

394

520

650

H

65

70

85

90

100

105

125

170

205

不帶手輪

H1

常溫型

445

455

485

485

605

605

620

962

988

中溫型

596

606

636

636

770

770

785

1178

1226

帶手輪

H1

常溫型

630

640

670

670

790

790

805

1087

1113

中溫型

781

791

821

821

955

955

970

1303

1351

H2

160

160

160

160

160

160

270

270

270

H3

220

220

220

220

220

220

390

390

390
