產品概述

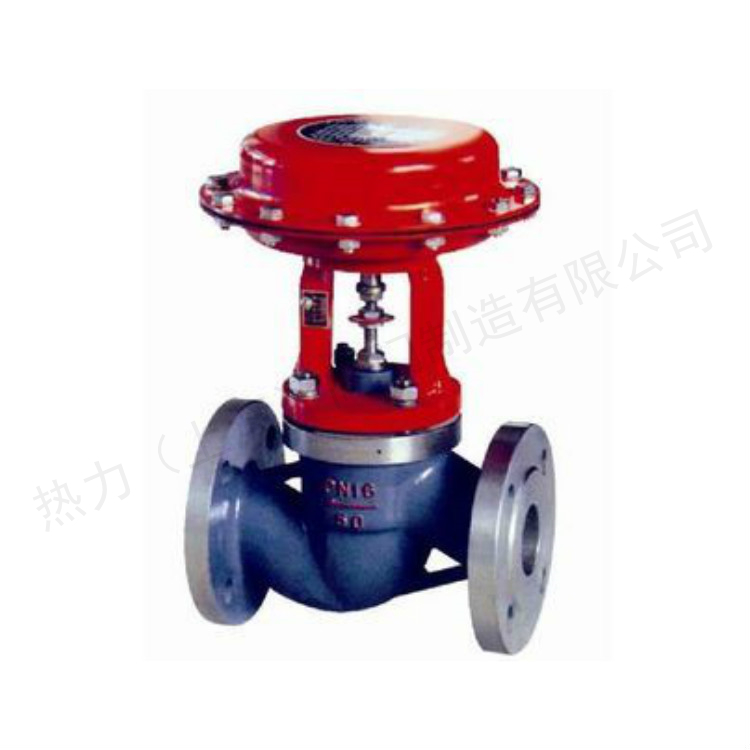

ZMQ、ZSQ型氣動薄膜(活塞)切斷閥采用頂導向結構，配用多彈簧執行機構。 具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、
壓降損失小、閥容量大、拆裝方便等優點。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質 流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。本系列產品有薄膜式、活塞式兩種。
閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、 16、40、46四種，
公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。

結構特點

• 切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30%，重量可減輕約30%。
• 閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30%。
• 閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。
• 平衡型閥內件，提高了切斷閥的許用壓差。
• 波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
• 活塞式執行機構，操作力大，使用壓差大。

主要性能技術參數

氣動薄膜切斷閥

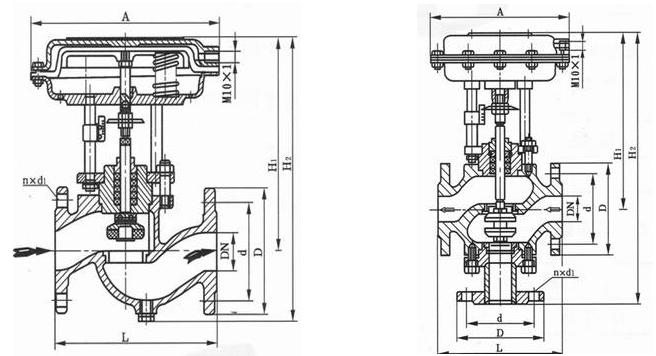

產品外形尺寸圖
