陶瓷閥系列

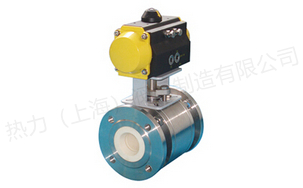

氣動陶瓷球閥
產品簡介
產品名稱: 氣動陶瓷球閥 產品型號: Q641TC 驅動方式: 手動,電動,氣動 連接形式: 法蘭 結構形式: 固定式 密封結構: PTFE 壓力范圍: 1.6MPa-4.0MPa 公稱通徑: DN15-300 常用材質: 鑄鋼
訂購熱線:15901990488
021-57520210
產品介紹
產品名稱: 氣動陶瓷球閥   產品型號: Q641TC
  驅動方式: 手動,電動,氣動   連接形式: 法蘭
  結構形式: 固定式   密封結構: PTFE
  壓力范圍: 1.6MPa-4.0MPa   公稱通徑: DN15-300
  常用材質: 鑄鋼,不銹鋼等   銘牌: 熱力(上海)閥門制造有限公司品牌

產品說明

氣動陶瓷球閥,Q641TC氣動陶瓷球閥所有與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度極高僅次于金剛石。因此,本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能,且隔熱性好、熱膨脹小。球體采用先進研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用99%氧化鋁陶瓷的自滑潤性,可取得很好的密封性能。徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。陶瓷良好的耐磨性,讓本閥經久耐用,可靠性極高.使用壽命長,是鈦合金閥和蒙乃爾閥的2-4倍。用于高硬度的顆粒介質,或有軟顆粒但又有腐蝕的介質中,本閥門具有無可比擬的絕對優勢,也是目前唯一合適此類介質的閥門。陶瓷閥門能滿足高磨損、強腐蝕的使用環境,尤其突出的特點是超長的使用壽命,陶瓷閥門的性能價格比遠遠優于其它同類金屬閥門。隨著科學技術的不斷發展和進步,陶瓷材料從配方、成型、加工及裝配工藝等各方面的技術更加趨于成熟和完備,陶瓷閥門以其優異的性能越來得到閥門行業人士的認同。利用制造陶瓷閥門的成功經驗還可以應用于更廣泛的工程領域


氣動陶瓷球閥,Q641TC氣動陶瓷球閥特點總結:
閥體內部全襯陶瓷適合磨損苛刻的管路適用硬度顆粒及腐蝕介質耐用/性價比超高
適用場所:
化工行業等強腐蝕場合產品特點耐腐蝕、耐磨損和高硬度
使用壽命:
鈦合金閥和蒙乃爾閥的2-4倍

氣動陶瓷球閥,Q641TC氣動陶瓷球閥–主要零件材料

閥體 閥桿 球體 閥座 填料 適用介質 適用溫度
WCB 2Cr13 復合陶瓷 復合陶瓷 PTFE 煤粉、煤渣、粉狀顆粒等腐蝕性介質 ≤200℃
CF8(304) 0Cr18Ni9(304)
CF8M(316) 0Cr17Ni12Mo2(316)
CF3M(316L) 00Cr17Ni14Mo2(316L)

氣動陶瓷球閥,Q641TC氣動陶瓷球閥–外形尺寸



公稱壓力PN(MPa) 公稱通徑DN(mm) 尺寸(mm)
L D D1 D2 D6 b f f6 Z-Фd W ФW H H1
1.6 15 130 95 65 45 - 14 2 - 4-14 140 - 85 -
20 140 105 75 55 - 14 2 - 4-14 140 - 90 -
25 150 115 85 65 - 14 2 - 4-14 150 - 99 -
32 165 135 100 78 - 16 2 - 4-18 180 - 105 -
40 180 145 110 85 - 16 3 - 4-18 200 - 126 -
50 200 160 125 100 - 16 3 - 4-18 250 - 140 -
65 220 180 145 120 - 18 3 - 4-18 300 - 165 -
80 250 195 160 135 - 20 3 - 8-18 350 - 178 -
100 280 215 180 155 - 20 3 - 8-18 500 305 230 380
125 320 245 210 185 - 22 3 - 8-18 800 305 280 405
150 360 280 240 210 - 24 3 - 8-23 800 305 310 460
200 400 335 295 265 - 26 3 - 12-23 1000 305 350 550
2.5 15 130 95 65 45 - 16 2 - 4-14 140 - 85 -
20 140 105 75 55 - 16 2 - 4-14 140 - 90 -
25 150 115 85 65 - 16 2 - 4-14 150 - 99 -
32 165 135 100 78 - 18 2 - 4-18 180 - 105 -
40 180 145 110 85 - 18 3 - 4-18 200 - 126 -
50 200 160 125 100 - 20 3 - 4-18 250 - 140 -
65 220 180 145 120 - 22 3 - 8-18 300 - 165 -
80 250 195 160 135 - 22 3 - 8-18 350 - 178 -
100 320 230 190 160 - 24 3 - 8-23 500 305 230 380
125 400 270 220 188 - 28 3 - 8-25 800 305 280 405
150 400 300 250 218 - 30 3 - 8-25 800 305 310 460
200 550 360 310 278 - 34 3 - 12-25 1000 305 350 550
4.0 15 130 95 65 45 40 16 2 - 4-14 140 - 85 -
20 140 105 75 55 51 16 2 4 4-14 140 - 90 -
25 150 115 85 67 58 16 2 4 4-14 150 - 99 -
32 180 135 100 78 66 18 2 4 4-18 180 - 105 -
40 200 145 110 85 76 18 3 4 4-18 200 - 126 -
50 220 160 125 100 88 20 3 4 4-18 250 - 142 -
65 250 180 145 120 110 22 3 4 8-18 300 - 165 -
80 280 195 160 135 121 22 3 4 8-18 350 - 178 330
100 320 230 190 160 150 24 3 4.5 8-23 500 305 230 380
125 400 270 220 188 176 28 3 4.5 8-25 800 305 280 420
150 400 300 250 218 204 30 3 4.5 8-25 800 305 310 480
200 550 375 320 282 260 38 3 4.5 12-30 1000 400 350 560
