水利控制閥系列

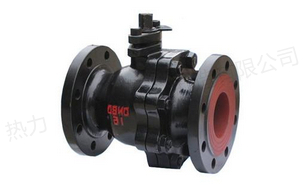

鑄鐵球閥
產品簡介
產品名稱： 鑄鐵球閥 產品型號： Q41F 驅動方式： 手動 連接形式： 法蘭 結構形式： 浮動式 密封結構： 軟密封 壓力范圍： 1.6MPa 公稱通徑： DN15-200 常用材質： 鑄鐵 銘牌： 熱力（上海
訂購熱線：15901990488
021-57520210
產品介紹
產品名稱： 鑄鐵球閥   產品型號： Q41F
  驅動方式： 手動   連接形式： 法蘭
  結構形式： 浮動式   密封結構： 軟密封
  壓力范圍： 1.6MPa   公稱通徑： DN15-200
  常用材質： 鑄鐵   銘牌： 熱力（上海）閥門制造有限公司品牌

產品說明

Q41F-16鑄鐵球閥,法蘭鑄鐵球閥為灰鑄鐵材質軟密封球閥，鑄鐵球閥應用于工作溫度≤150℃的水、蒸汽等非腐蝕性介質的管路上，作啟閉用；其最大的優點為啟閉迅速。其實惠的價格是常溫水介質管道應用較普遍的一款閥門產品。

如果要求管道壓力在1.6Mpa以上，管道溫度在150℃以上的，介質為水、汽、油品的工況下，請選擇鑄鋼材質的球閥產品型號為Q41F-16C以上或Q41H系列

主要性能規范 Capability Criterion

設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

 壓力試驗 Pressure Test

公稱壓力NominalPressure 1.6
強度試驗
Shell Test		 2.4
水密封試驗
Water Seal Test		 1.8
氣密封試驗
Air Seal Test		 0.4-0.7

 主要零件材料 Materials Of main Parts

閥體
Body		 HT200 Q235
球體閥桿
Ball Stem		 304 1Cr18Ni9Ti
閥座
Seat		 聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片
Shim		 聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket
閥桿座
Stem Seat		 聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing		 聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite
溫度
Temperature		 -29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS)
介質
Medium		 水、蒸汽、油品Water steamOil goods

 主要外型尺寸 Main outer Size

1.6MPa DN L D D1 D2 b n-φd H D0
Q41F-16 15 130 95 65 45 14 4-14 78 140
20 140 105 75 55 14 4-14 84 160
25 150 115 85 65 14 4-14 95 180
32 165 135 100 78 16 4-18 150 250
40 180 145 110 85 16 4-18 150 300
50 200 160 125 100 18 4-18 170 350
65 220 180 145 120 20 4-18 195 350
80 250 195 160 135 20 8-18 215 400
100 280 215 180 155 20 8-18 250 500
125 320 245 210 185 22 8-18 265 600
150 360 280 240 210 24 8-23 270 800
200 400 335 295 265 26 12-23 330 1200

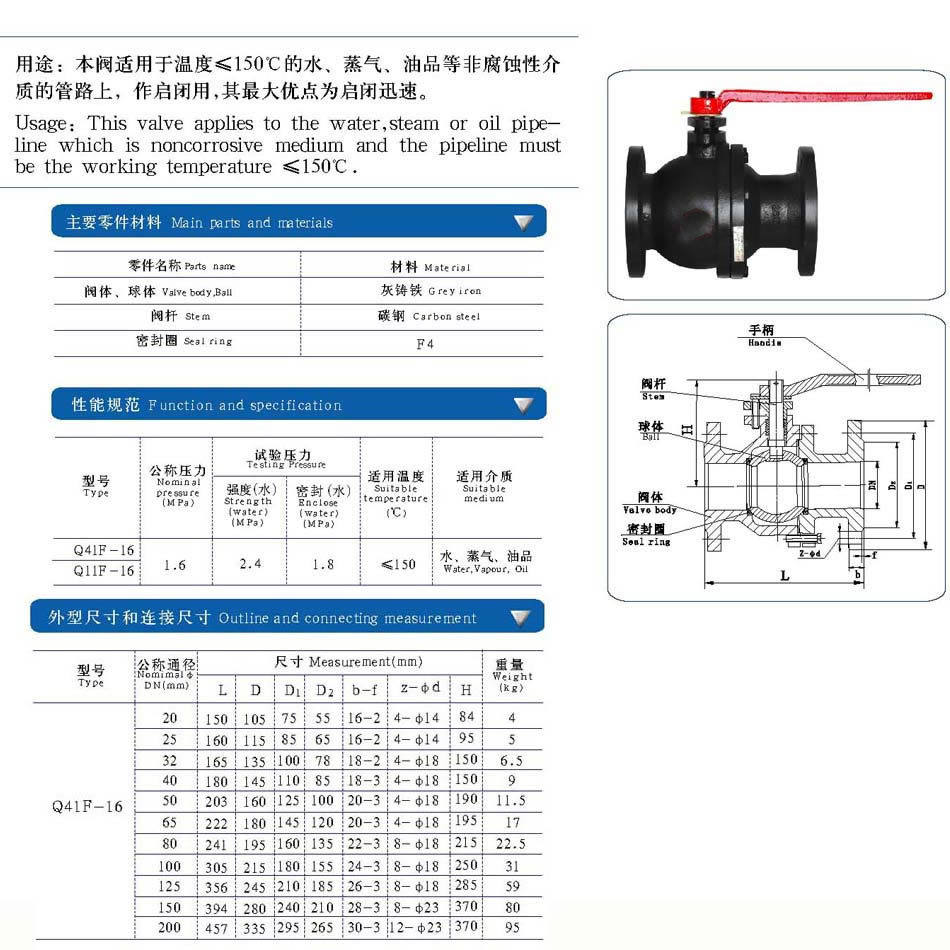

 鑄鐵球閥,法蘭鑄鐵球閥參數尺寸圖:
