水利控制閥系列

主頁 > 產品中心 > 水利控制閥系列 >

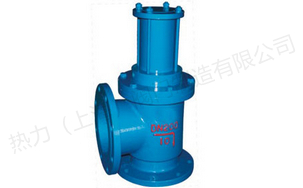

氣動角式排泥閥

產品簡介

產品名稱：氣動角式排泥閥產品型號： J644X 驅動方式：氣動連接形式：法蘭結構形式：角式密封結構： NBR 壓力范圍： 1.0MPa-1.6MPa 公稱通徑： DN80-DN400 常用材質：鑄鐵,鑄鋼,不銹

訂購熱線：15901990488
021-57520210

在線咨詢

產品介紹

產品名稱：	氣動角式排泥閥	產品型號：	J644X
驅動方式：	氣動	連接形式：	法蘭
結構形式：	角式	密封結構：	NBR
壓力范圍：	1.0MPa-1.6MPa	公稱通徑：	DN80-DN400
常用材質：	鑄鐵,鑄鋼,不銹鋼等	銘牌：	熱力（上海）閥門制造有限公司品牌

產品說明

氣動角式排泥閥,J644X氣動角式排泥閥主要用于自來水公司各類水池外，可以排除池底泥沙或污物，也可以安裝在工作介質為水，氣，油等工業管道中，起截流作用。
氣動角式排泥閥,J644X氣動角式排泥閥技術參數
液壓缸工作介質：清水，氣，油液壓缸工作壓力： 0.15~0.3MPa 0.3~1.0MPa閥體公稱壓力：1.0MPa閥體密封壓力：1.1MPa介質溫度：常溫
氣動角式排泥閥,J644X氣動角式排泥閥工作原理及性能
氣動角式排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶或閥瓣升降，使閥體通道開或閉，以達到流體通斷。
液壓缸的活塞密封件為L型皮碗，其密封性能好，經久耐用。皮碗選用吸水革制作，其壽命達兩年以上，經用戶使用手的反饋信息由多大5年未更換折有之，開啟速度快，一般在10秒內法辦已全開，閥瓣與閥座為軟密封，密封性能好，無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。

零部件材料

零件名稱	閥體、閥蓋	板閥	閥桿	液壓缸	密封圈
材料	鑄鐵、球鐵、碳鋼	鑄鐵/碳鋼	不銹鋼	碳鋼、不銹鋼	丁腈橡膠

主要外形尺寸

公稱通徑	連接尺寸						進液接管(G)
公稱通徑	D	D1	L	H1	H	z-d	進液接管(G)
80	195	160	135	115	460	4-18	1/2"
100	215	180	145	125	500	8-18	1/2"
150	280	240	185	155	630	8-23	1/2"
200	335	295	225	185	750	8-23	1/2"
250	390	350	250	245	835	12-23	1/2"
300	440	400	280	240	970	12-23	1/2"
350	500	460	340	275	1110	16-23	1/2"
400	565	515	345	310	1220	16-25	1/2"

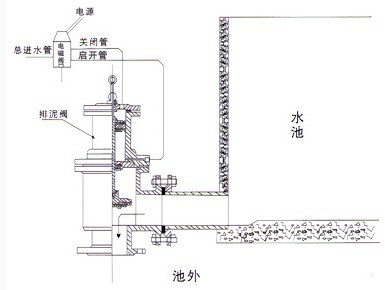

示意圖

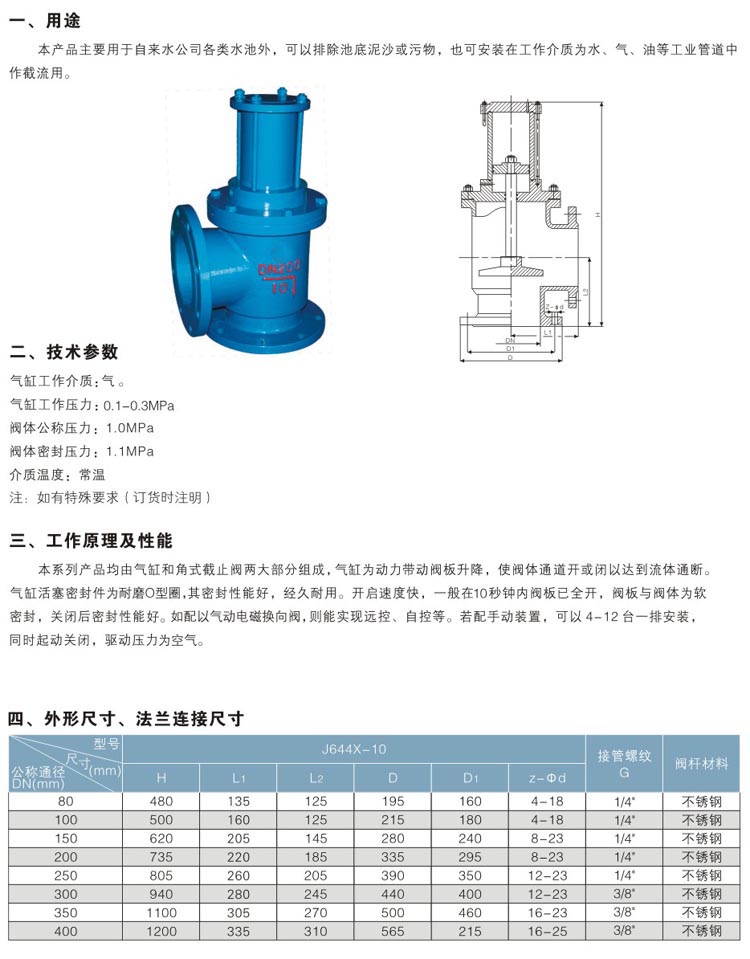

氣動角式排泥閥,J644X氣動角式排泥閥尺寸結構圖:
