| 產品名稱： | 復合式排氣閥 | 產品型號： | CARX |
| 驅動方式： | 自動 | 連接形式： | 法蘭 |
| 結構形式： | 復合式 | 密封結構： | 橡膠 |
| 壓力范圍： | 1.0MPa-1.6MPa | 公稱通徑： | DN25-200 |
| 常用材質： | 鑄鐵,球墨鑄鐵,鑄鋼,不銹鋼等 | 銘牌： | 熱力（上海）閥門制造有限公司品牌 |
| 產品說明 |
復合式排氣閥,CARX復合式排氣閥用于管路上的最高點或有閉氣的地方,排除管內的氣體來疏通管道,達到正常工作,如不裝排氣閥,管內流動的液體產生動熱引起氣體,形成短路,使管道出水容量達不到要求,其次,管道運轉時出現停電、停泵管道會出現負壓力,而會引起管道振動或破裂,排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
復合式排氣閥,CARX復合式排氣閥當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
復合式排氣閥技術參數
| 型號 | 公稱通徑DN(mm) | 公稱壓力PN(MPa) | 試驗壓力(MPa) | 連接形式 | |
| 密封 | 殼體 | ||||
| CARX | 15~50 | 1.0 | 1.5 | 1.1 | 內螺紋 |
| 15~200 | 1.6 | 法蘭 | |||
復合式排氣閥結構尺寸
| 公稱通徑DN(mm) | 尺寸(mm) | ||||
| L | L1 | H | Z | d | |
| 15 | 280 | 176 | 330 | -- | -- |
| 20 | 280 | 176 | 330 | -- | -- |
| 25 | 280 | 176 | 330 | -- | -- |
| 32 | 280 | 176 | 330 | -- | -- |
| 50 | 300 | 190 | 445 | 4 | 18 |
| 65 | 360 | 200 | 475 | 4 | 18 |
| 80 | 365 | 210 | 500 | 8 | 18 |
| 100 | 390 | 245 | 560 | 8 | 18 |
| 150 | 460 | 275 | 605 | 8 | 22 |
| 200 | 537 | 330 | 686 | 8 | 22 |

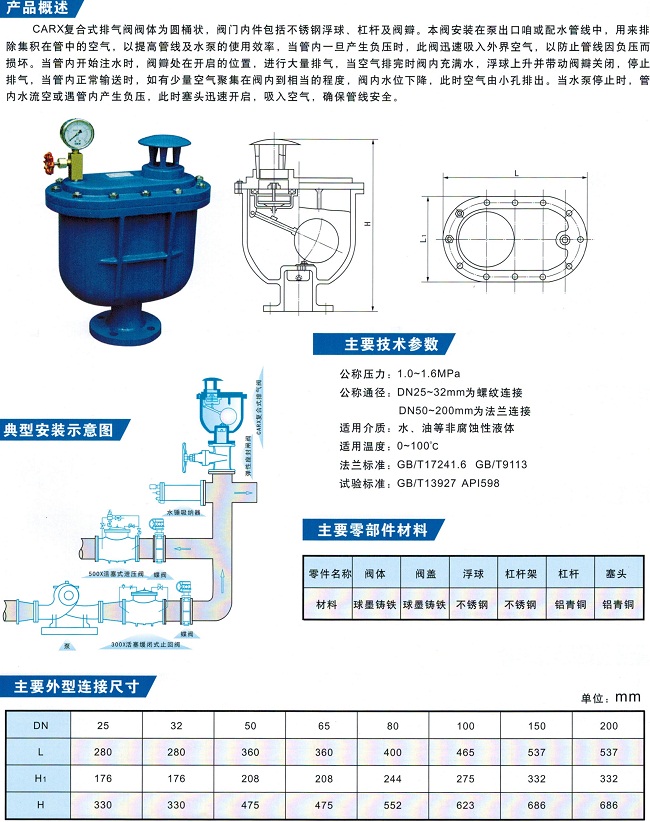

復合式排氣閥,CARX復合式排氣閥參數尺寸圖:
