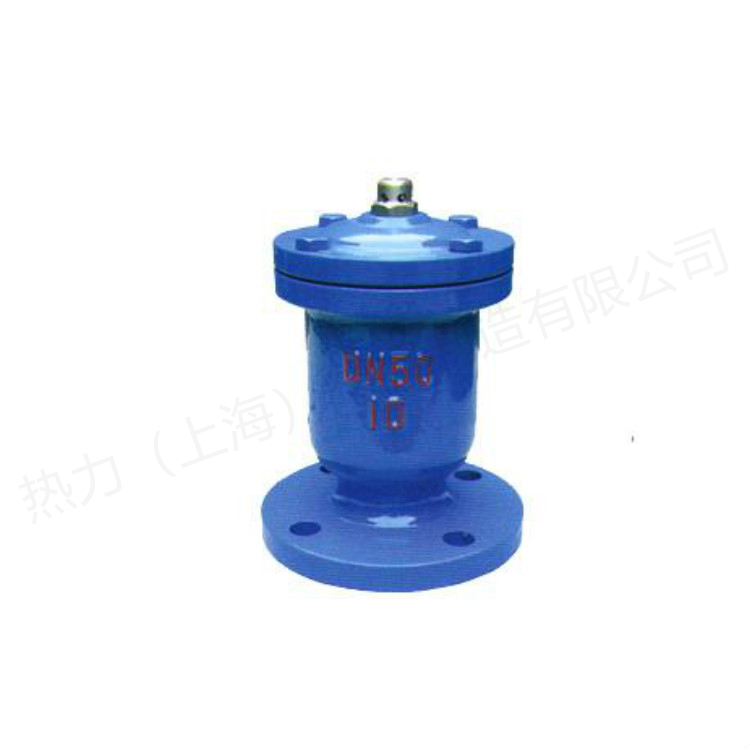

QB1單口排氣閥
產品簡介
?? QB1單口自動排氣閥產品概述 ： QB1單口自動排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。用于小口徑管道上(管子為50-200)，它作為管道的排氣作用，使管道不會出
訂購熱線：15901990488
021-57520210
021-57520210
產品介紹
??
QB1單口自動排氣閥產品概述：
QB1單口自動排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。用于小口徑管道上(管子為φ50-200)，它作為管道的排氣作用，使管道不會出現閉氣、氣阻，如水泵停電時管內隨時會出現負壓力，自動吸氣可保護管道安全。適用于溫度不超過100℃的水、熱水管道上使管道內的空氣全部排出。安裝雙口排氣閥，底下一定要安裝一只保護閥門、球閥（Q41F-16），以免檢驗停水。
當需要排出管道內的氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。
主要零配件
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
閥體
|
空心球
|
密封墊
|
閥蓋
|
排氣咀
|
墊圈
|
螺母
|
雙頭螺柱
|
主要外形連接尺寸
|
型號
|
公稱通徑Dg
|
主要及連接尺寸
|
閥體材料
|
||||
|
D
|
D1
|
D2
|
H
|
介質
|
|||
|
QB1-10法蘭式
|
15
|
195
|
160
|
85
|
330
|
水
|
鑄鐵、鑄鋼
|
|
20
|
195
|
160
|
85
|
330
|
水
|
鑄鐵、鑄鋼
|
|
|
25
|
195
|
160
|
85
|
330
|
水
|
鑄鐵、鑄鋼
|
|
|
QB1-10絲口式
|
1/2"
|
|
|
|
280
|
水
|
鑄鐵、鑄鋼
|
|
3/4"
|
|
|
|
280
|
水
|
鑄鐵、鑄鋼
|
|
|
1"
|
|
|
|
280
|
水
|
鑄鐵、鑄鋼
|
|
|
11/4"
|
|
|
|
280
|
水
|
鑄鐵、鑄鋼
|
|
|
11/2"
|
|
|
|
280
|
水
|
鑄鐵、鑄鋼
|
|

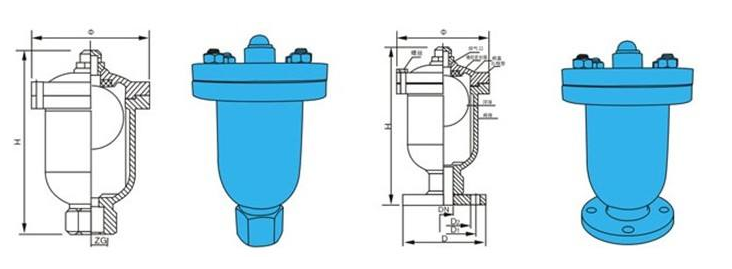

QB1單口自動排氣閥結構圖：
