H41T鑄鐵升降式止回閥性能規范
|
型號 |
公稱 |
試驗壓力 |
工作 |
通用 |
|
|
強度（水） |
密封（水） |
||||
|
H41T-16 |
1.6 |
2.4 |
1.8 |
≤200 |
蒸汽、水 |
H41T鑄鐵升降式止回閥主要零件材料
|
零件名稱 |
材料 |
|
閥體 |
灰鑄鐵 |
|
閥蓋 |
灰鑄鐵 |
|
閥瓣 |
鑄鐵鐵加黃銅 |
H41T鑄鐵升降式止回閥外形尺寸和連接尺寸
|
型號 |
公稱通徑DN（mm） |
尺寸（mm） |
重量（kg） |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
S |
|||
|
H41t-16 |
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
65 |
32 |
3 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
84 |
36 |
4.5 |
|
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
96 |
42 |
7 |
|
|
50 |
230 |
160 |
125 |
100 |
20-3 |
4-18 |
115 |
42 |
9.5 |
|
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
145 |
50 |
13.5 |
|
|
H41t-16 |
80 |
310 |
195 |
160 |
135 |
22-2 |
8-18 |
156 |
|
24.5 |
|
100 |
350 |
215 |
180 |
155 |
24-3 |
8-18 |
170 |
|
32.5 |
|
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
201 |
|
50 |
|
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
238 |
|
70 |
|
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
245 |
|
|
|

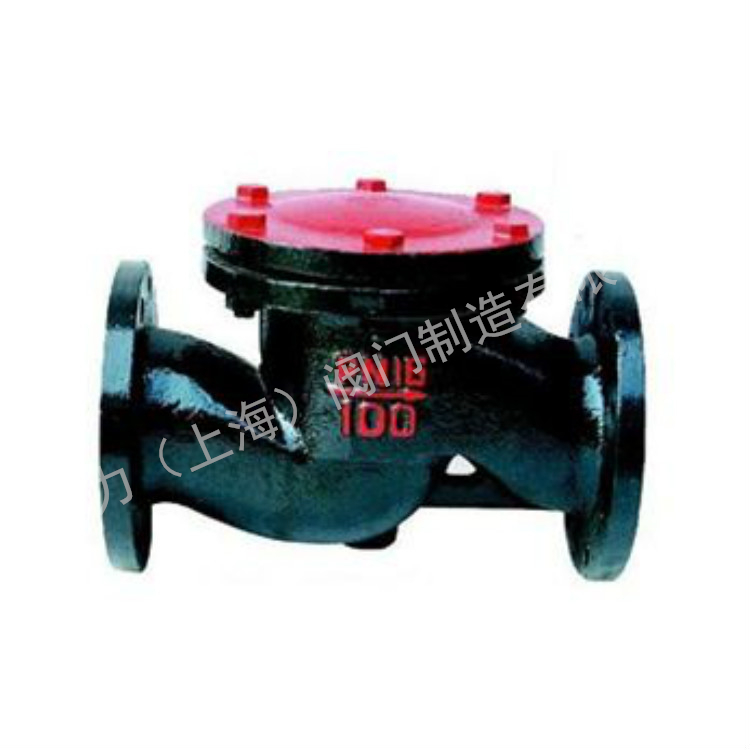

H41T鑄鐵升降式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。
鑄鐵升降式止回閥的安裝應注意以下事項
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
