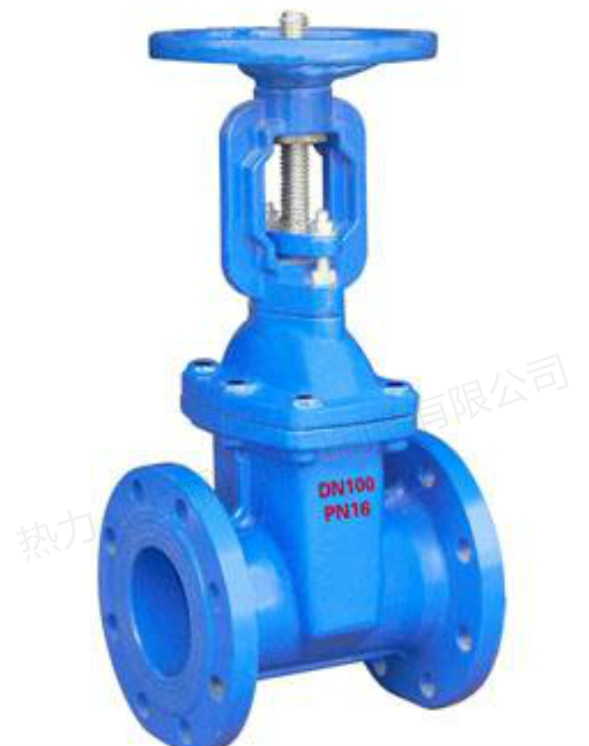

軟密封明桿閘閥Z41X

產品簡介

RRHX(Z41X),明桿軟密封(彈性座封)閘閥產品名稱：明桿彈性座封閘閥產品型號： RRHX(Z41X) 產品口徑： DN40-1200MM 工作壓力： PN1.0/1.6/2.5Mpa 適用介質溫度： 0～80℃ 品牌：熱力閥門產品說明

訂購熱線：15901990488
021-57520210

在線咨詢

產品介紹

RRHX(Z41X),明桿軟密封(彈性座封)閘閥

產品名稱：

明桿彈性座封閘閥

產品型號：

RRHX(Z41X)

產品口徑：

DN40-1200MM

工作壓力：

PN1.0/1.6/2.5Mpa

適用介質溫度：

0～80℃ 品牌：熱力閥門

產品說明：

　　彈性座封閘閥（軟密封閘閥）克服了一般普通閘閥普遍存在的滲水和生銹、彈性疲乏等缺陷，它利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點?？蓮V泛用于自來水、污水、建筑、消防、石油、化工、食品、醫藥、輕防、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
結構性能特點：1、閥座底部無凹槽且為平底式結構，與閥體通徑一致，避免雜物淤積，使流體暢通無阻。2、閥體閥蓋內外涂裝無毒性環氧樹脂，其厚度不低于，在使用中不開裂，不脫落。3、閥板表面全包覆橡膠，橡膠與骨芯架結合牢固，不易脫落，彈性優良。4、閥桿與閥蓋之間上密封采用三道O型橡膠密封圈，閥桿轉動輕便，密封可靠且使用壽命長。5、閥體采用精密鑄造工藝,與閥板精確吻合,密封性能好、互換性能好。6、閥門零部件表面和內件材料均不受水腐蝕，可直接用于生活飲用水系統。
主要外形尺寸:

公稱通徑		L	D1	D2		D3	H	B	f	n-Φd		配用螺給
mm	inch	L	D1	1.0MPa	1.6MPa	D3	H	B	f	1.0MPa	1.6MPa	1.0MPa	1.6MPa
40	1 1/2″	165	88	110		150	310	18	3	4-Φ18		M16
50	2″	178	102	125		165	340	20	3	4-Φ18		M16
65	2 1/2″	190	122	145		185	370	20	3	4-Φ18		M16
80	3″	203	133	160		200	410	22	3	8-Φ18		M16
100	4″	229	158	180		220	450	24	3	8-Φ18		M16
125	5″	254	184	210		250	480	26	3	8-Φ18		M16
150	6″	267	212	240		285	550	26	3	8-Φ23		M20
200	8″	292	268	295		340	630	30	3	8-Φ23	12-Φ23	M20
250	10″	330	320	350	355	405	750	32	3	12-Φ23	12-Φ27	M20	M24
300	12″	356	370	400	410	460	820	32	4	12-Φ23	12-Φ27	M20	M24
350	14″	381	430	460	470	520	980	36	4	16-Φ23	16-Φ27	M20	M24
400	16″	406	482	515	525	580	1010	38	4	16-Φ27	16-Φ31	M24	M27
450	18″	432	532	565	585	640	1195	40	4	20-Φ27	20-Φ31	M24	M27
500	20″	457	585	620	650	715	1270	42	4	20-Φ27	20-Φ34	M24	M30
600	24″	508	685	725	770	840	1390	48	5	20-Φ31	20-Φ37	M27	M33
700	28″	610	800	840		895	1550	40	5	24-Φ31		M27
800	32″	660	905	950		1015	1750	44	5	24-Φ34		M30
900	36″	711	1005	1050		1115	1950	46	5	28-Φ34		M30
1000	40″	811	1110	1160		1230	2170	50	5	28-Φ38		M33

DN40~1000法蘭連接螺栓及螺孔執行GB4216.4(PN10)和GB4216.5(PN16)。
DN40~200法蘭外徑執行GB4216.4(PN10)/GB4216.5(PN16)。
DN250~600執行GB4216.5(PN16)，DN700~1000執行GB4216.4(PN10)。
DN40~1000結構長度執行GB12221-89之表3短體。
本企業若有尺寸變更，恕不另行通知。
工作溫度：丁腈橡膠≤80℃、三元乙丙橡膠≤120℃，氟橡膠≤160℃。
