水利控制閥系列

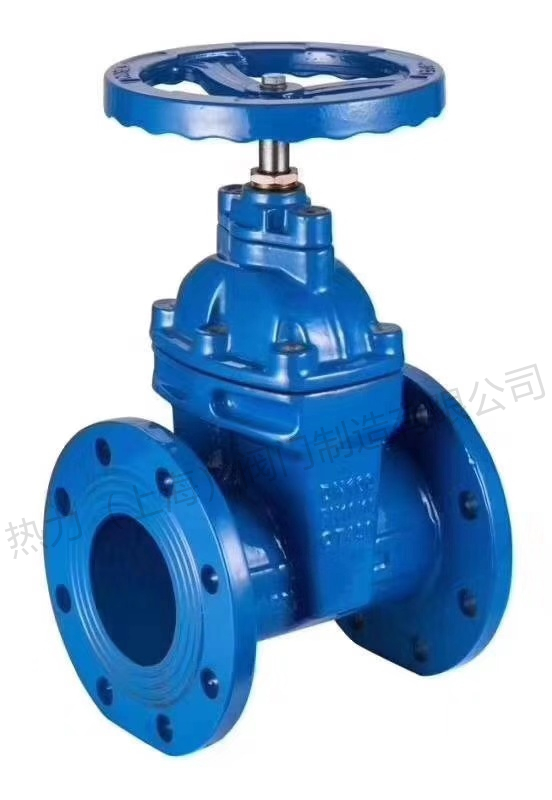

暗桿彈性座封閘閥Z45X
產品簡介
普惠牌暗桿彈性座封閘閥介紹 暗桿彈性座封閘閥RVHX/Z45X ,RVHX/Z45X是暗桿彈性座封閘閥字母代表型號。Z-代表閘閥,型號Z45X:4代表法蘭連接,5代表暗桿楔式單閘板,X代表橡膠密封。 暗
訂購熱線:15901990488
021-57520210
產品介紹

暗桿彈性座封閘閥介紹

    暗桿彈性座封閘閥RVHX/Z45X,RVHX/Z45X是暗桿彈性座封閘閥字母代表型號。Z-代表閘閥,型號Z45X:4代表法蘭連接,5代表暗桿楔式單閘板,X代表橡膠密封。

 暗桿彈性座封閘閥RVHX/Z45X主要參數

    公稱壓力:1.0MPa-1.6MPa-2.5MPa;

    規格口徑:DN15到DN400;

    介質溫度:0到80度;

    適用介質:水、中水;

    連接形式:法蘭、螺紋。

    殼體材質:鑄鐵;

    法蘭標準:GB/T17241.6 GB/T9113;

    試驗標準:GB/T13927,Ap1598。

暗桿彈性座封閘閥RVHX/Z45X尺寸參考

規格口徑mm 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
規格口徑英寸   2   3 4 5 6 8 10 12 14 16 18 20 24
總高度mm 265 277; 314 338 383 445 512 637 786 874 1100 1210 1270 1448 1690
法蘭孔 1.0MPa 4-19 4-19 4-19 8-19 8-19 8-19 8-23 8-23 12-23 12-23 16-23 16-27 20-28 20-28 20-31
法蘭孔 1.6MPa 4-19 4-19 4-19 8-19 8-19 8-19 8-23 12-23 12-28 12-28 16-28 16-31 20-31 20-34 20-37

    暗桿彈性座封閘閥原理:暗桿彈性座封閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形,楔形角隨閥門參數而異,通常為80度以下,介質溫度不高時為50度。楔式閘閥的閘板可以做成一個整體,叫做剛性閘板;;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差這種閘板叫做彈性閘板。

暗桿彈性座封閘閥RVHX/Z45X淵源

    暗桿彈性座封閘閥又叫升降桿閘閥,通常在升降桿上有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變為直線運動,也就是將操作轉矩變為操作推力。開啟閥門時,當閘板提升高度等于閥門通徑的1:1倍時,流體的通道完全暢通。但在運行時,此位置是無法監視的。實際使用時,是以閥桿的頂點作為標志,即開不動的位置,作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上,再倒回1/2-1圈,作為全開閥門的位置。因此,閥門的全開位置,按閘板的位置(即行程)來確定。

暗桿彈性座封閘閥采購須知:

    1.生產口徑:DN25-DN600,小口徑暗桿彈性座封閘閥為絲扣接接,大口徑彈性座封閘閥為法蘭聯接;
    2.產品型號:RVHX/Z45X;
    3.壓力等級范疇:1.0MPA,1.6MPa,2.5MPa。

采購暗桿彈性座封閘閥通用要求:

    1.1暗桿彈性座封閘閥規格及類別,應符合管道設計文件的要求。

    1.2彈性座封閘閥的型號應注明依據的國標編號要求.若是企業標準,應注明型號的相關說明。

    1.3暗桿彈性座封閘閥工作壓力,要求≥管道的工作壓力,在不影響價格的前提下,閥門可承受的工壓應大于管道實際的工壓;;暗桿彈性座封閘閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏;閥門開啟狀況下,閥體應能承受二倍閥門工壓的要求。

    1.4暗桿彈性座封閘閥制造標準,應說明依據的國標編號,若是企業標準,采購合同上應附企業文件。

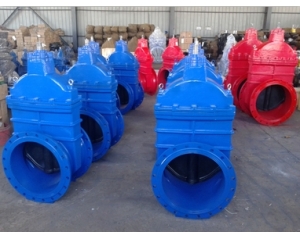

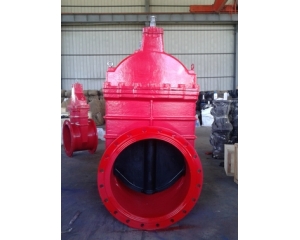

大口徑暗桿彈性座封閘閥大口徑彈性座封閘閥
