截止閥系列

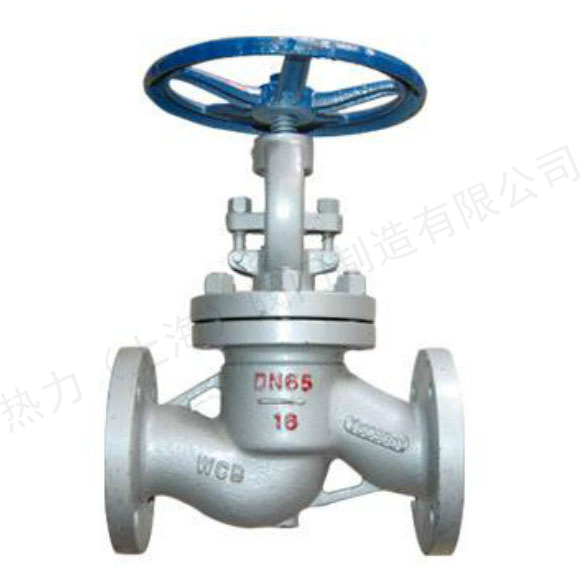

鑄鋼法蘭截止閥J41H/F
產品簡介
型號： J41H , J41W , J41Y ，J41F 材質： WCB 、 CF8 、 CF3 、 CF8M 、 CF3M 連接形式：法蘭 公稱通徑： DN15~500 適用介質：水、蒸氣、石油化工、腐蝕性介質等 壓力環境： 1.6~16.0MPa 工作溫度：
訂購熱線：15901990488
021-57520210
產品介紹
材質：WCB、CF8、CF3、CF8M、CF3M
連接形式：法蘭
公稱通徑：DN15~500
適用介質：水、蒸氣、石油化工、腐蝕性介質等
壓力環境：1.6~16.0MPa
工作溫度：-29~425℃    -46~200℃
流動方向：單向
驅動方式：手動
類型(通道位置)：直通
標準：GB/T12235
密封形式：硬密封，軟密封

產品型號： J41H/Y /F
產品名稱：國標截止閥
產品特點： 主要用來接通或截斷管路中的介質，一般不用來調節流量，但適用的壓力范圍很廣。

J41Y 型 PN16~PN160 截止閥：手動、法蘭連接、直通式、閥座密封面材料硬質合金、公稱壓力 PN16~PN160，閥體材料為碳素鋼（J41Y-16C~160C）、0Cr18Ni9 系不銹鋼（J41Y-16P~160P）、0Cr17Ni12Mo2 系不銹鋼（J41Y-16R~160R）、1Cr5Mo 鉻鉬鋼（J41Y-16I~160I）的截止閥。

【產品性能參數】

J41Y 型 PN16~PN160 鋼制截止閥主要性能參數
型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
J41Y-16C~160C 16~160 1.6~16.0 ≤425 水、蒸汽、油品
J41Y-16P~160P ≤150 弱腐蝕性介質
J41Y-16R~160R 腐蝕性介質
J41Y-16I~160I ≤550 油品、蒸汽



【產品零部件材料】

J41Y 型 PN16~PN160 鋼制截止閥零部件材料
型號 材料
閥體、閥蓋 閥桿 密封面 填料
J41Y-16C~160C 碳素鋼 鉻不銹鋼 堆焊硬基合金 石棉、石墨、柔性石墨、聚四氟乙烯
J41Y-16P~160P 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼
J41Y-16R~160R
J41Y-16I~160I 鉻鉬合金鋼 鉻鉬合金鋼



【J41Y 型 PN16 截止閥產品外形及結構尺寸】

J41Y 型 PN16 鋼制截止閥外形及結構尺寸 (mm)
DN L D D1 D2 b z×ød H D0 重量/KG
10 130 90 60 40 14 4×ø14 198 120 5
15 130 95 65 45 14 4×ø14 200 120 5.5
20 150 105 75 55 14 4×ø14 243 140 7.3
25 160 115 85 65 14 4×ø14 253 160 8
32 180 135 100 78 15 4×ø18 280 160 12
40 200 145 110 85 16 4×ø18 312 200 16
50 230 160 125 100 16 4×ø18 321 200 16
65 290 180 145 120 18 4×ø18 325 240 22
80 310 195 160 135 20 4×ø18 355 240 31
100 350 215 180 155 20 4×ø18 415 280 45
125 400 245 210 185 22 4×ø18 460 320 80
150 480 280 240 210 24 8×ø23 510 360 97
200 600 335 295 265 26 12×ø23 590 360 169

【J41Y 型 PN25 截止閥產品外形及結構尺寸】

J41Y 型 PN25 鋼制截止閥外形及結構尺寸 (mm)
DN L D D1 D2 b z×ød H D0 重量/KG
10 130 90 60 40 16 4×ø14 198 120 4.9
15 130 95 65 45 16 4×ø14 233 120 5.5
20 150 105 75 55 16 4×ø14 275 140 7
25 160 115 85 65 16 4×ø14 285 160 7.5
32 180 135 100 78 18 4×ø18 302 180 8.5
40 200 145 110 85 18 4×ø18 355 200 12.5
50 230 160 125 100 20 4×ø18 362 240 16
65 290 180 145 120 22 8×ø18 325 280 25
80 310 195 160 135 22 8×ø18 369 280 30
100 350 230 190 165 24 8×ø23 370 300 35
125 400 270 220 188 28 8×ø18 558 400 89
150 480 300 250 218 30 8×ø23 611 400 98
200 600 360 310 278 34 12×ø25 721 400 170

【J41Y 型 PN40 截止閥產品外形及結構尺寸】

J41Y 型 PN40 鋼制截止閥外形及結構尺寸 (mm)
DN L D D1 D2 b z×ød H D0 重量/KG
10 130 90 60 40 16 4×ø14 198 120 4.5
15 130 95 65 45 16 4×ø14 233 120 5
20 150 105 75 55 16 4×ø14 275 140 7
25 160 115 85 65 16 4×ø14 285 160 9
32 180 135 100 78 18 4×ø18 302 160 12
40 200 145 110 85 18 4×ø18 355 200 17
50 230 160 125 100 20 4×ø18 373 240 24
65 290 180 145 120 22 8×ø18 408 280 33
80 310 195 160 135 22 8×ø18 436 320 44
100 350 230 190 160 24 8×ø23 480 360 60
125 400 270 220 188 28 8×ø25 558 400 89
150 480 300 250 218 30 8×ø25 611 400 130

【J41Y 型 PN63 截止閥產品外形及結構尺寸】

J41Y 型 PN63 鋼制截止閥外形及結構尺寸 (mm)
DN L D D1 D2 b z×ød H D0 重量/KG
15 170 105 75 55 18 4×ø14 148 100 5
20 190 125 90 68 20 4×ø18 150 100 6
25 210 135 100 78 22 4×ø18 175 120 8
32 230 150 110 82 24 4×ø23 200 140 11
40 260 165 125 95 24 4×ø23 231 160 14
50 300 175 135 105 26 4×ø23 262 180 18
65 340 200 160 130 28 8×ø23 450 320 48
80 380 210 170 140 30 8×ø23 485 360 56
100 430 250 200 168 30 8×ø25 537 400 75
150 550 340 280 240 38 8×ø34 646 450 175

【J41Y 型 PN100 截止閥產品外形及結構尺寸】

J41Y 型 PN100 鋼制截止閥外形及結構尺寸 (mm)
DN L D D1 D2 b z×ød H D0 重量/KG
10 170 100 70 50 20 4×ø14 - 100 5.7
15 170 105 75 55 20 4×ø14 195 120 10
20 190 125 90 68 22 4×ø18 228 120 13.5
25 210 135 100 78 24 4×ø18 250 160 14
32 230 150 110 82 24 4×ø23 326 200 14.3
40 260 165 125 95 26 4×ø23 359 240 29.5
50 300 195 145 112 28 4×ø25 414 280 48.5
65 340 220 170 138 32 8×ø25 434 320 65
80 380 230 180 148 34 8×ø25 547 400 92
100 430 265 210 172 38 8×ø30 621 450 107
125 500 310 250 210 42 8×ø34 - - -
150 550 350 290 250 46 12×ø34 840 - 310
200 650 430 360 312 54 12×ø41 925 - 590
250 775 500 430 382 60 12×ø41 1015 - 850
300 900 585 500 442 70 12×ø48 1200 - 1040

【J41Y 型 PN160 截止閥產品外形及結構尺寸】

J41Y 型 PN160 鋼制截止閥外形及結構尺寸 (mm)
DN L D D1 D2 b z×ød H D0 重量/KG
15 170 110 75 52 24 4×ø18 148 156 4.64
20 190 130 90 62 26 4×ø23 156 161 7.42
25 210 140 100 72 28 4×ø23 175 187 10.1
32 230 165 115 85 30 4×ø25 200 214 12.3
40 260 175 125 92 32 4×ø27 231 252 15.2
50 300 215 165 132 36 8×ø25 262 291 29.7
