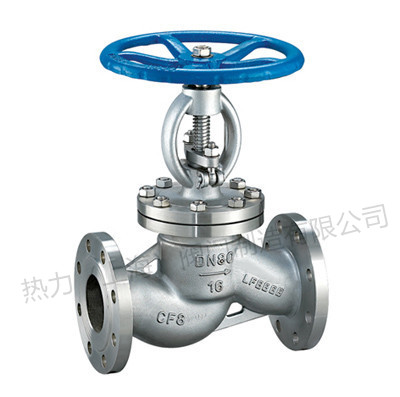

不銹鋼截止閥特性
J41W不銹鋼截止閥有304、316、316L和雙相不銹鋼等幾個材質選擇，公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、
化肥、電力行業等各種工況的管路上，切斷或接通管路介質。截止閥驅動方式有手動截止閥、齒輪傳動截止閥、電動截止閥、氣動截止閥等。
不銹鋼截止閥特點及執行標準
1、工作行程小，啟閉時間短。
2、結構簡單，制造和維修比較方便。
3、適合作為介質的切斷或調節及節流使用。
4、密封性好，密封面間磨擦力小，壽命較長。
5、閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?。
6、閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來。
執行標準如下：
設計制造按GB12235-89
結構長度按GB12221-89
法蘭尺寸按JB/G79-94
閥門檢查和試驗按GB13927
不銹鋼截止閥性能
|
型號 |
公稱壓力 |
試驗壓力 |
工作溫度(℃) |
適用介質 |
||
|
強度(水)(Mpa) |
密封(水)空氣(Mpa) |
低壓密封空氣(Mpa) |
||||
|
J41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
|
J41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸類 |
|
ACETIC ACID |
||||||
|
醋酸類 |
||||||
|
NITRIV ACID |
||||||
|
硝酸類 |
||||||
|
J41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETIC ACID |
|
J41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸類 |
不銹鋼截止閥零部件參數
|
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
閥瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
閥桿 |
ZG1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨 |
|
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
壓蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料壓環 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
不銹鋼截止閥連接尺寸
★1.6MPa/2.5MPa主要連接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
H |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
|
W |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
|
重量 |
kg |
5 |
6.5 |
7 |
13.5 |
16 |
32 |
45 |
60 |
80 |
107 |
134 |
268 |
449 |
663 |
750 |
1170 |
★4.0MPa主要連接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
H |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
|
W |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
|
重量 |
kg |
5 |
6.5 |
7 |
13.5 |
16 |
32 |
45 |
60 |
80 |
107 |
134 |
268 |
491 |
705 |
850 |
1234 |
★6.4MPa主要連接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
mm |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
550 |
|
H |
mm |
195 |
228 |
250 |
325 |
360 |
410 |
450 |
485 |
537 |
646 |
|
W |
mm |
140 |
160 |
180 |
200 |
240 |
280 |
320 |
360 |
400 |
450 |
|
重量 |
kg |
10 |
13 |
15 |
19 |
25 |
35 |
48 |
56 |
125 |
157 |
★10.0MPa主要連接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
775 |
900 |
|
H |
mm |
195 |
228 |
250 |
325 |
360 |
410 |
450 |
485 |
537 |
840 |
925 |
1015 |
1200 |
|
|
W |
mm |
100 |
100 |
120 |
160 |
160 |
180 |
200 |
200 |
240 |
- |
- |
- |
- |
- |
|
重量 |
kg |
10 |
12 |
17 |
25 |
30 |
40 |
68 |
92 |
107 |
- |
310 |
590 |
850 |
1040 |
★16.0MPa主要連接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
mm |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
H |
mm |
148 |
156 |
175 |
200 |
231 |
262 |
470 |
500 |
557 |
613 |
671 |
765 |
|
W |
mm |
100 |
100 |
120 |
140 |
160, |
180 |
360 |
400 |
450 |
450 |
500 |
500 |
|
重量 |
kg |
4.64 |
7.42 |
10.07 |
12.3 |
15.2 |
29.71 |
65 |
83 |
125 |
175 |
249 |
375 |
