渦輪球閥

產品簡介

產品名稱：渦輪球閥產品型號： Q341F/Q341H/Y 驅動方式：渦輪球閥連接形式：法蘭連接/焊接結構形式：浮動式,固定式密封結構：軟密封/硬密封壓力范圍： 1.6MPa32.0MPa 公稱通徑：

訂購熱線：15901990488
021-57520210

在線咨詢

產品介紹

產品名稱：	渦輪球閥	產品型號：	Q341F/Q341H/Y
驅動方式：	渦輪球閥	連接形式：	法蘭連接/焊接
結構形式：	浮動式,固定式	密封結構：	軟密封/硬密封
壓力范圍：	1.6MPa≈32.0MPa	公稱通徑：	DN15-DN2000
常用材質：	鑄鋼,不銹鋼等	銘牌：	熱力（上海）閥門制造有限公司品牌

產品說明

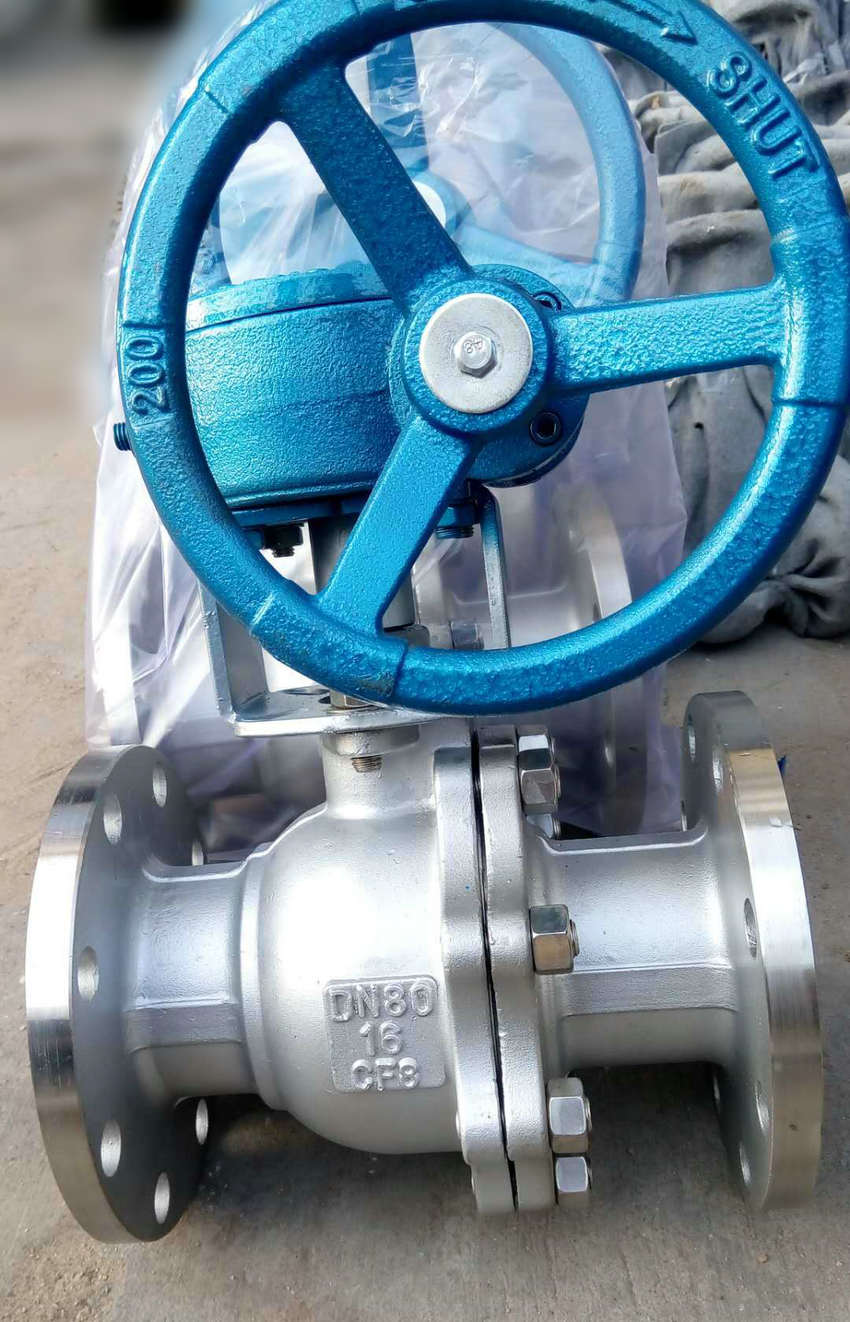

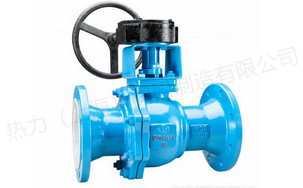

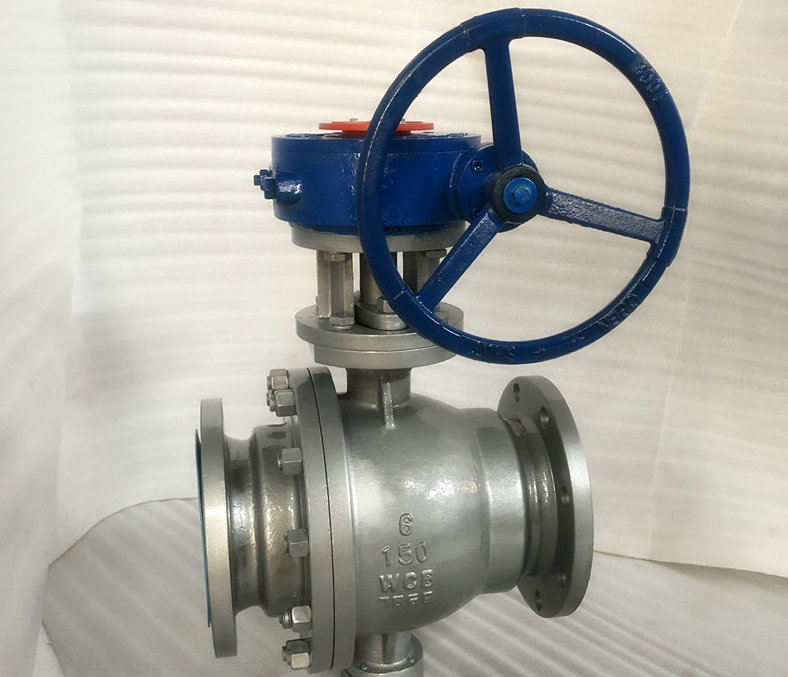

渦輪球閥,Q341F蝸輪傳動球閥概述：
蝸輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

渦輪球閥,Q341F蝸輪傳動球閥
閥體材質:WCB、CF8、CF8M、CF3、CF3M
執行標準:
1.設計、制造按GB12237.89的規定。
2.連接端法蘭尺寸和密封形式按GB9113.3~GB911311-89的規定。
3.結構長度按JB1686.75或JB12221.894的規定。

4.閥門檢查和試驗按ZBJ16006.90規定。

技術規范：

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

主要外形及連接尺寸：

公稱通徑	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457
