| 產品名稱： | 軌道球閥 | 產品型號： | GQ47H |
| 驅動方式： | 手動,電動,氣動 | 連接形式： | 法蘭 |
| 結構形式： | 軌道式 | 密封結構： | 硬密封,軟密封 |
| 壓力范圍： | 1.6MPa-16.0MPa | 公稱通徑： | DN25-700 |
| 常用材質： | 鑄鋼,鍛鋼,不銹鋼等 | 銘牌： | 熱力（上海）閥門制造有限公司品牌 |
| 產品說明 |
軌道球閥,GQ47H軌道式球閥適用于石油化工、液化石油氣儲存、煉油廠、天然氣、壓縮機系統、油氣輸送管線、輕工、紡織等行業。（GQ47H、GQ347H、GQ647H、GQ947H）
軌道球閥,GQ47H軌道式球閥執行標準
結構長度：JB/T7745 GB/T12221
連接法蘭：GB/T9113 JB/79 HG20592
對焊端：GB/T12224
檢驗和試驗：JB/T9092
軌道球閥,GQ47H軌道式球閥產品特點
1、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題
2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車，降低生產成本
3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題
4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉
5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封。使閥門的密封性能不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證
6、密封面的自清結構。當球體傾離閥座時，管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

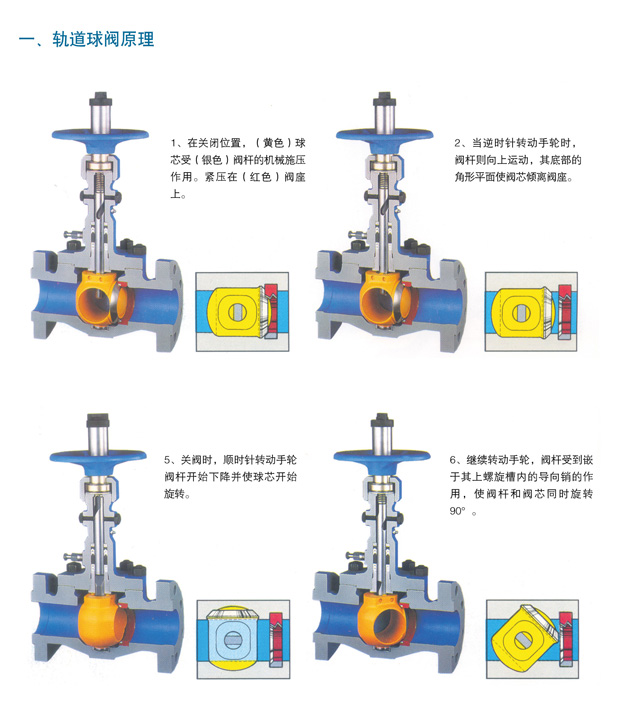

軌道球閥,GQ47H軌道式球閥原理圖
技術規范
| 設計依據 | GB | API |
| 結構長度 |
JB/T 7745 GB/T 12221 |
ANSI B16.10 |
| 連接法蘭 |
GB/T 9113 JB/79 HG20592 |
ANSI B16.5 |
| 對焊端 | GB/T 12224 |
MSS SP44 ANSI B16.25 |
| 試驗和檢驗 | JB/T 9092 | API 598 |
性能規范
| 壓力等級 | 試驗壓力 | 適用環境 | |
| 殼體試驗 | 密封試驗 | ||
| 1.6 | 2.4 | 1.76 | 易燃、易爆、易揮發、易聚合及劇毒場合 |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| 6.4 | 9.6 | 7.04 | |
| class 150 | 2.94 | 2.2 | |
| class 300 | 7.5 | 5.5 | |
| class 600 | 15.0 | 11.0 | |
| 適用溫度 | -196℃~≤550℃ | ||
| 適用介質 | 水、油、天然氣用各種軟性介質與懸浮液 | ||
| 驅動方式 | 手動、氣動、電動 | ||
性能參數
| 型號 | GQ47H-16C | GQ47H-25C | |
| 工作壓力（MPa） | 1.6 | 2.5 | |
| 工作溫度（℃） | -190～550 | ||
| 適用介質 | 水、蒸汽、油品 | ||
| 材料 | 閥體、閥蓋 | WCB | |
| 閥桿 | 2Cr13 | ||
| 球體 | WCB＋HCr/STL | ||
| 閥座 | 25 | ||
| 填料 | 柔性石墨 | ||

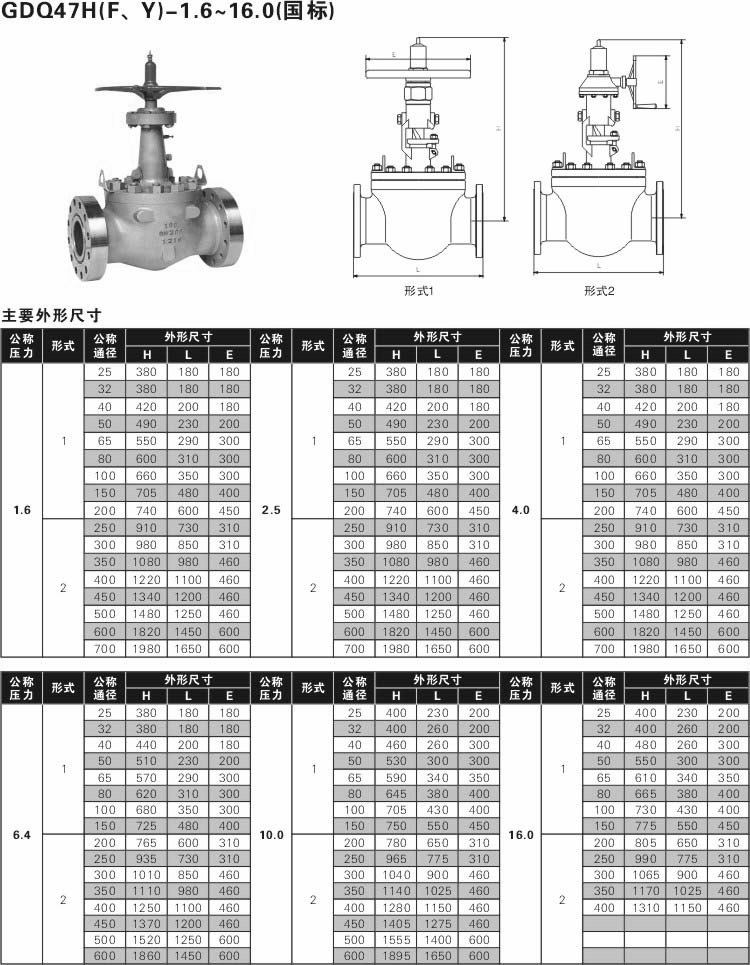

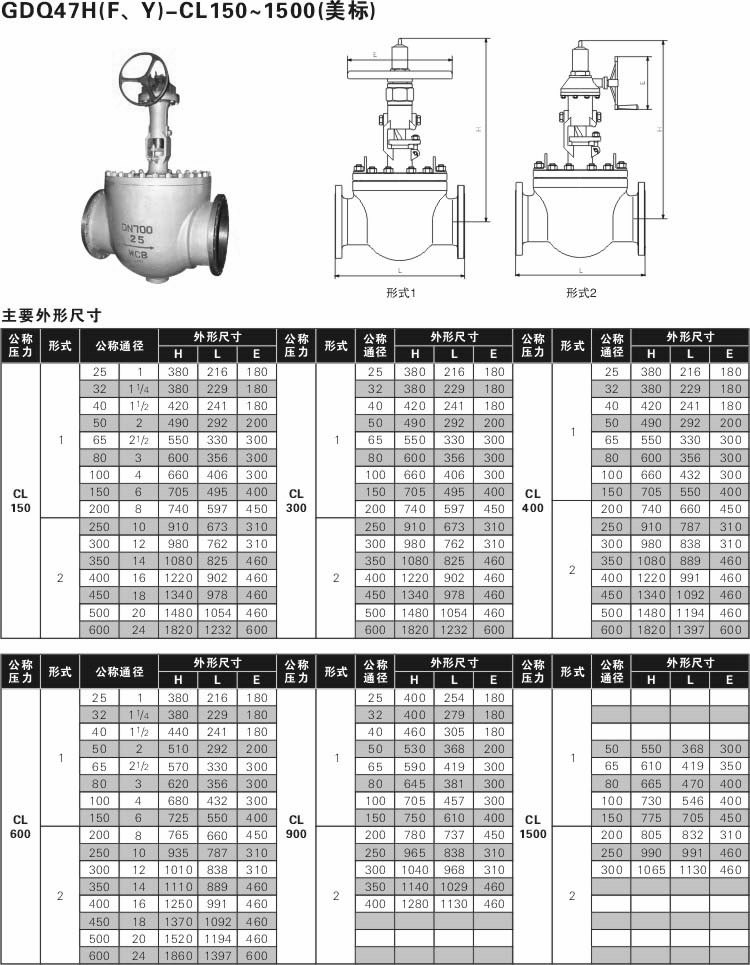

軌道球閥,GQ47H軌道式球閥參數尺寸圖:
