| 產品名稱： | 低溫球閥 | 產品型號： | DQ41F |
| 驅動方式： | 手動,渦輪,電動,氣動 | 連接形式： | 螺紋,焊接,法蘭 |
| 結構形式： | 直通式 | 密封結構： | 軟密封 |
| 壓力范圍： | 1.6MPa-4.0MPa | 公稱通徑： | DN15-200 |
| 常用材質： | WCB,低溫鋼,不銹鋼等 | 銘牌： | 熱力（上海）閥門制造有限公司品牌 |
| 產品說明 |

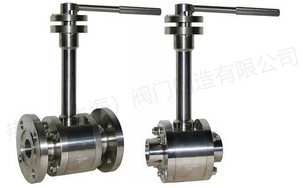

低溫球閥,超低溫球閥工作原理
低溫球閥適用于的各種管路上，用于截斷或接通管路中的介質，選用不同材質，可分別適用于不同的溫度和介質，最低工作溫度為-196℃。低溫球閥的驅動方式為手動、蝸輪蝸桿傳動、氣動或電動。低溫球閥一般采用法蘭,焊接,螺紋連接。
低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度T一般為250mm,或根據我公司的設計和計算確定.本產品主要用于輸出液態低溫介質如空分設備、LNG、乙希、液氧、液氫、液化天然氣、液化石油、二氧化碳低溫貯槽及槽車、變壓吸附制氧等裝置上。產品等。
低溫球閥,超低溫球閥結構特點：
1、本閥門為全通徑浮動球閥、結構緊湊、造型美觀、流阻系數小。
2、密封面采用氟塑料，密封副材料配對合理，使用壽命長。
3、球體與四氟閥座為緊密封結合，具備零泄漏功能，并能利用其塑性變形自動補償因磨損帶來的誤差，達到密封性能好，使用壽命長的目的。為了保證閥桿處的密封，在閥體上增設了填料函和壓蓋進行密封。
4、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。
對低溫球閥的主要零部件作低溫處理并每批抽樣作低溫沖擊試驗，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊。
對每臺閥門進行以下試驗：
1.常溫殼體強度試驗；
2.常溫低壓上密封試驗；
3.常溫低壓密封試驗；
4.低溫上密封氣密試驗（有上密封時）；
5.低溫氣密封試驗等，以確保整臺低溫閥門符合標準的規定；
6.對主要零部件作低溫處理并每批抽樣作低溫沖擊試驗，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊；
7.低溫（深冷 ）閥門均按相應材料規范進行低溫處理和沖擊試驗
8.搞靜電功能更加強大，閥體與閥桿或內件與閥體間導通電阻小于1歐姆。
結構設計及加工制造的特點
低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度T一般為250mm,或根 據我公司的設計和計算確定.低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要氣化，氣化 時，體積膨脹數百倍。材料選型
液化天然氣閥門的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然 氣介質泄漏引起爆炸。因此，在開發、設計、研制液化天然氣閥門的過程中，材質是首要關鍵的問題。閥體、閥蓋采用：LCB(-46℃)、 LC3(-101℃)、CF8（304）(-196℃).低溫處理
我廠對所生產的低溫閥門經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-6小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。技術規范
| 設計依據 | GB |
| 設計標準 | GB12237-89 |
| 結構長度 | GB12221-89 |
| 連接法蘭 | GB/T 9113-2000 JB/T79-94 |
| 試驗和檢驗 | JB/T 9092-99 |
材料及主要參數
| 序號 | 零件名稱 | AS to ASTM | SS to ASTM | ||
| Type A352 LCB | Type A352 LC3 | Type F304(L) | Type F304(L) | ||
| 1-2 | 閥體/閥蓋 | Type A352 LCB | Type A352 LC3 | A182 F304(L) | A182 F304(L) |
| 3 | 等長雙頭螺栓 | A193L7+鍍鎘 | A193 3 B8 | A193 B8 | A193 B8M |
| 4 | 螺母 | A193L7+鍍鎘 | A194 8 | A194 8 | A194 8M |
| 5,8 | 密封圈、墊片 | RTFE+Cu粉/尼龍1010/PPL | |||
| 6 | 球體 | A182 F304 | A182 F304（L） | A182 F304(L) | A182 F316(L) |
| 7 | 閥桿 | A182 F304 | A182 F304（L） | A182 F304(L) | A182 F316(L) |
| 9,10 | 止推片、填料 | RTFE+Cu粉/尼龍1010/PPL,碳素纖維 | |||
| 11 | 壓蓋 | A105N | A351 CF8 | ||
| 12 | 定位片 | A182 F321 | |||
| 13 | 扁螺母 | A194 4+鍍鎘 | A194 8 | A194 8 | A194 8 |
| 14 | 手柄 | A193 L7+鍍鎘 | A193 B8 | A193 B8 | A193 B8 |
| 15 | 圓柱銷 | Q235A | |||
| 適用溫度 | ≥-40°C | ≥-101°C | ≥-196°C | ||
低溫球閥主要零部件材料：
|
閥體 |
0Cr18Ni9 |
|
球體 |
0Cr18Ni9 |
|
閥桿 |
0Cr18Ni9 |
|
填料、密封圈 |
PTFE |
低溫球閥產品規范
|
產品型號 |
DQ41F-40P 低溫球閥 |
|||||||||
|
產品代號 |
通徑 |
尺 寸(mm) |
||||||||
|
L |
H |
D |
D1 |
D2 |
D6 |
Z-d |
b |
D0 |
||
|
DQ41F |
15 |
130 |
180 |
95 |
65 |
45 |
40 |
4-14 |
16 |
140 |
|
DQ41F |
20 |
150 |
220 |
105 |
75 |
55 |
51 |
4-14 |
16 |
160 |
|
DQ41F |
25 |
160 |
230 |
115 |
85 |
65 |
58 |
4-14 |
16 |
180 |
|
DQ41F |
32 |
180 |
310 |
135 |
100 |
78 |
66 |
4-18 |
18 |
200 |
|
DQ41F |
40 |
200 |
320 |
145 |
110 |
85 |
76 |
4-18 |
18 |
200 |
|
DQ41F |
50 |
230 |
400 |
160 |
125 |
100 |
88 |
4-18 |
20 |
250 |
|
DQ41F |
65 |
290 |
420 |
180 |
145 |
120 |
110 |
8-18 |
22 |
320 |
|
DQ41F |
80 |
310 |
500 |
195 |
160 |
135 |
121 |
8-18 |
22 |
320 |
|
DQ41F |
100 |
350 |
520 |
230 |
190 |
160 |
150 |
8-23 |
24 |
360 |
|
DQ41F |
125 |
400 |
600 |
270 |
220 |
188 |
176 |
8-25 |
28 |
500 |
|
DQ41F |
150 |
480 |
620 |
300 |
250 |
218 |
204 |
8-25 |
30 |
700 |
|
DQ41F |
200 |
600 |
720 |
375 |
320 |
282 |
260 |
12-30 |
38 |
900 |

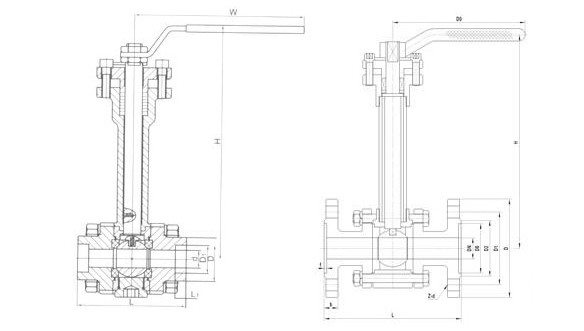

低溫球閥,超低溫球閥尺寸圖:
