| 產品名稱： | 三通四密封球閥 | 產品型號： | Q44F / Q45F |
| 驅動方式： | 手動,電動,氣動 | 連接形式： | 法蘭 |
| 結構形式： | T型,L型 | 密封結構： | 軟密封 |
| 壓力范圍： | 1.6MPa-6.4MPa | 公稱通徑： | DN15-300 |
| 常用材質： | 鑄鋼,不銹鋼等 | 銘牌： | 熱力（上海）閥門制造有限公司品牌 |
| 產品說明 |

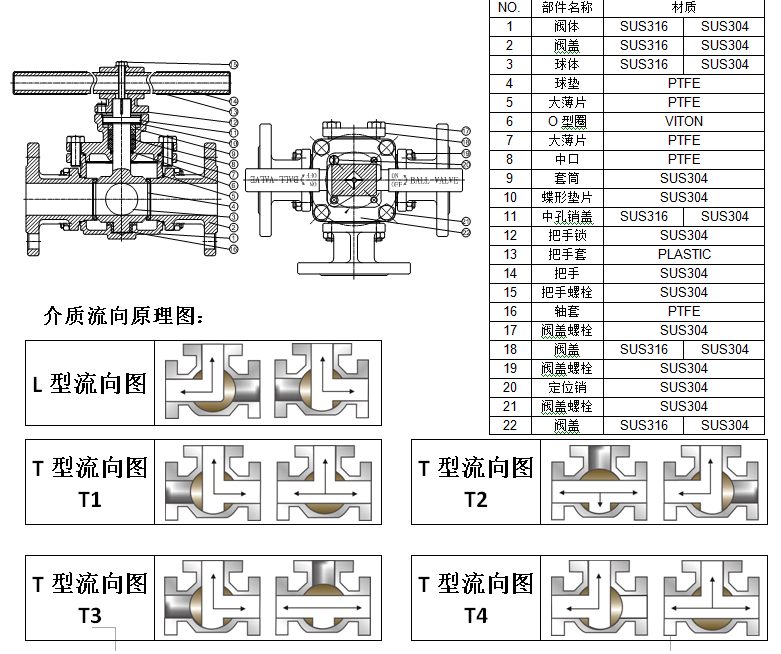

三通四密封球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。產品特點：（1）、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。（2）、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。（3）、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
三通四密封球閥標準：
（1）、設計、制造按API600 API6D
（2）、結構長度按ZMV-2002
（3）、法蘭尺寸按ANSIB16.5
（4）、試驗和檢驗按API598 API6D
三通四密封球閥規范：
（1）、設計、制造按GB12237-89
（2）、結構長度按ZMV-2002
（3）、連接法蘭JB79-94
（4）、閥門檢查和試驗按GB13927-89
主要性能范圍
|
公稱壓力 PN(MPa) |
試驗壓力 | ||
| 殼體 | 高壓液密封 | 低壓液密封 | |
| 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| CLASS150 | 3.0 | 2.2 | |
| 適用工況 | 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | |
| 適用溫度 | -28～350℃ | ||
| 應用規范 | 連接法蘭 |
JB79-59 GB9113、 HG20592-97、 ANSI B16.5 |
|
| 檢驗試驗 | JB/T 9092-99 、API598 | ||
主要零件材料
| 零件名稱 | 材質 | |
| GB | ASTM | |
| 閥體、閥蓋 | WCB | A216-WCB |
| 密封圈 | PTFE、對位聚苯 | PTFE、對位聚苯 |
| 球體 | 1Cr18Ni9Ti | SS 304 |
| 閥座、閥桿 | 2Cr13 | A246-416 |
| 雙頭螺栓 | 35CrMoA | A193-B7 |

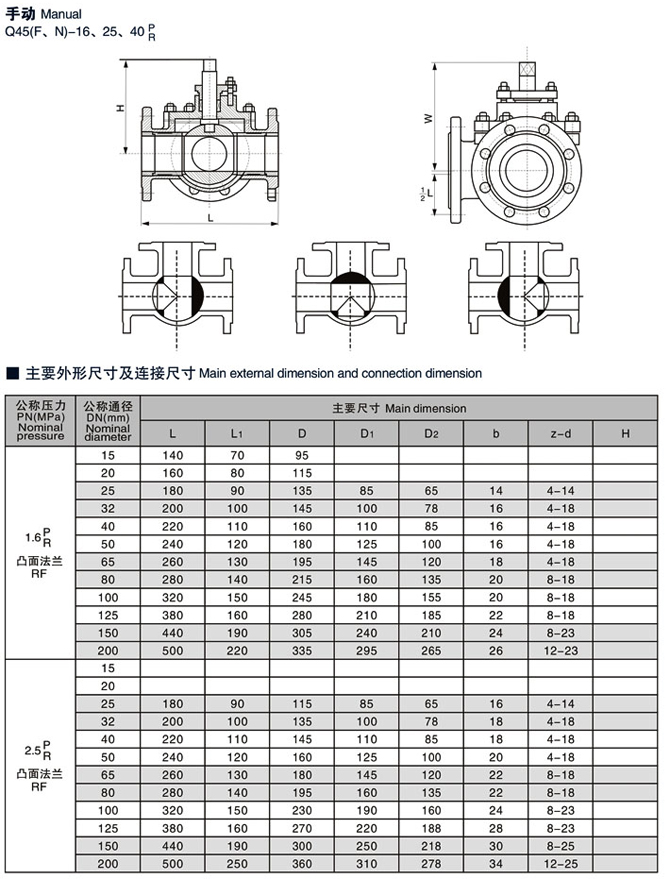

三通四密封球閥尺寸圖:
