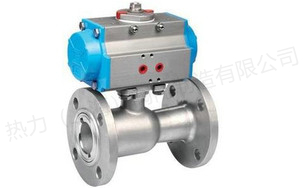

產品名稱：

氣動高溫球閥

  產品型號：

Q641M/Q641H/Y

  驅動方式：

氣動

  連接形式：

法蘭

  結構形式：

一體式/浮動式/固定式

  密封結構：

軟密封,硬密封

  壓力范圍：

1.6MPa-4.0MPa

  公稱通徑：

DN15-300

  常用材質：

鑄鐵,鑄鋼,不銹鋼等

  銘牌：

熱力（上海）閥門制造有限公司品牌

氣動高溫球閥適用于溫度：≦350℃(PPL高溫密封面)或≦180℃(PTFE,F46密封面) 閥體一體式結構。采用新型密封材料為閥座,經同類產品PTFE做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點,高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類。

產品特點

1、氣動高溫球閥采用高分子復合材料的密封圈材料，具有耐高溫，耐高壓，耐磨之性能。
2、氣動高溫球閥閥體內通道平整光滑，暢通無阻地輸送粘性流體，漿液以及固體顆粒等介質。
3、氣動高溫球閥適用工作溫度350度左右，是導熱油專用閥門，廣泛應用于石油，化工，制藥電力，食品等行業。

氣動執行器

采用新型GTD系列或ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW型系列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。

氣動高溫球閥,Q641M氣動高溫球閥技術參數和性能

Q641M/PPL氣動高溫球閥執行器技術參數

Q641M/PPL氣動高溫球閥閥體參數

類   型

雙作用活塞式、彈簧復位式

公稱通徑

DN15～200mm

氣源壓力

雙作用：2-8bar/單作用：4-8bar

公稱壓力

PN1.6、2.5MPa

輸出力矩

雙作用：4N·M～10560N·M

閥軸材質

碳素鋼、不銹鋼

單作用：7N·M～2668N·M

閥體材質

球墨鑄鐵、碳素鋼、304/316/316L不銹鋼

工作溫度

-28～+300 (M/F)

球體材質

304/316/316L不銹鋼

-28～+350 (PPN)

閥座密封

高強度耐磨碳結石墨（M）、PPL

動作范圍

0～90°±5°

溫   度

M≤300℃、PPL≤350℃

接口螺紋

GTD40～GTD83/ATD50～ATD88    G1/8″

適用介質

水、石油、導熱油、蒸汽、高溫氣體、漿料、強氧化性介質等

GTD110～GTD350/ATD100～200   G1/4″

閥位信號

定位器：4～20mA/回信器：全開全關信號

特   點

耐高溫、一體化結構、阻力小、多種長度

氣動高溫球閥,Q641M氣動高溫球閥外形尺寸

附件選項

根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。

訂貨說明

1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
