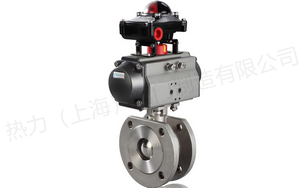

氣動對夾式球閥,氣動對夾式薄型球閥連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。球芯通道形狀有矩形、V形及O形。是引進意大利技術進行國產化設計而發展出的新一代超短型球閥,該產品具有結構緊湊、體積小、重量輕、安裝方便等特點,廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制.
主要零件材料：

序號NO

零件名稱

材質

1

閥體

不銹鋼CF8M/CF8

碳鋼WCB

2

球

不銹鋼316/304

不銹鋼SS304

3

密封墊

聚四氟乙烯PTFE

聚四氟乙烯PTFE

4

閥桿

不銹鋼316/304

不銹鋼SS304

5

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

6

定位鎖

不銹鋼304

不銹鋼SS304

7

手柄

不銹鋼304

不銹鋼SS304

8

閥桿螺母

不銹鋼304

不銹鋼SS304

9

填料壓蓋

不銹鋼304

不銹鋼SS304

10

手柄套

塑料

塑料

11

密封瓶帽

不銹鋼316/304

不銹鋼SS304

12

墊圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

 主要連接尺寸(單位：mm)

SIZE

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

3"

4"

5"

6"

8"

d

15

20

25

29

38

62

76

92

110

145

195

L

32

38.5

45

55

62

72

95

120

145

200

225

275

D

95

105

115

135

145

160

180

195

215

245

280

335

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

45

55

65

78

85

100

120

135

155

185

210

265

H

62

70

79

86

92

102

158

172

187

200

240

278

E

110

125

135

150

150

180

250

300

350

650

840

1000

b

14

14

16

16

18

20

22

24

24

26

26

28

z-d1

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-20

f

2

2

2

3

3

3

3

3

3

3

3

3

購買本公司氣動對夾式球閥請按以下指示進行安裝：

（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
