球閥系列
電動對夾式球閥
產品簡介
產品名稱： 電動對夾式球閥 產品型號： Q971F 驅動方式： 電動,氣動,手動,渦輪 連接形式： 對夾式 結構形式： O型,V型 密封結構： 軟密封,硬密封 壓力范圍： 1.6MPa-6.4MPa 公稱通徑： DN
訂購熱線：15901990488
021-57520210
產品介紹
 產品名稱：

電動對夾式球閥

  產品型號：

Q971F

  驅動方式：

電動,氣動,手動,渦輪

  連接形式：

對夾式

  結構形式：

O型,V型

  密封結構：

軟密封,硬密封

  壓力范圍：

1.6MPa-6.4MPa

  公稱通徑：

DN15-200

  常用材質：

WCB,不銹鋼等

  銘牌：

熱力（上海）閥門制造有限公司品牌









產品說明






























電動對夾式球閥,電動薄型對夾式球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

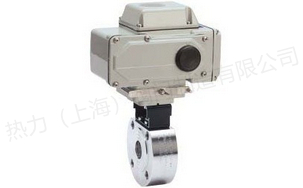

電動對夾式球閥實物圖片






 技術參數：








電動執行器技術參數




電動薄型球閥閥體參數








電源




AC110、220、380V/DC24、220V




公稱通徑




DN15～200mm








輸出力矩




50N·M～2000N·M




公稱壓力




PN1.6、2.5MPa








任選功能




開關型、觸點型、開度信號、智能調節型




閥軸材質




不銹鋼








動作范圍




0～90°±5°




閥體材質




碳鋼、304/316/316L不銹鋼








動作時間




15秒/30秒/60秒




球體材質




304/316/316L不銹鋼








環境溫度




-30°～60°




閥座密封




PTFE、PPL、金屬密封








手動操作




附帶手柄操作




溫度




PTFE≤180℃、PPL≤350℃、金屬密封≤450℃








限位




電氣、機械二重限位




適用介質




水、石油、粘性流體、漿料、強氧化性介質等








防護等級




IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)








輸入信號




0-10，1-5VDC/4-20mA(智能調節型)




特點




結構緊湊、體積小、重量輕、安裝方便








電動對夾式球閥主要零件材料:










1) 軸 Shaft




不銹鋼 ANSI316




1.4401




UNIX5CrNiMo 17 12








2) 螺母夾 Nut holder




不銹鋼 ANSI304




1.4301




UNIX5CrNi 18 10








3) 防松螺母 Lock nut




不銹鋼 ANSI304




1.4301




UNIX5CrNi 18 10








4) 彈簧 Spring




不銹鋼 ANSI301




1.4310




UNIX12CrNi 17 07








5) 墊圈 Washer




不銹鋼 ANSI304




1.4301




UNIX5CrNi 18 10








6) 壓緊環型螺母 Gland nut ring




不銹鋼 ANSI304




1.4301




UNIX5CrNi 18 10








7) 頂部密封 至p sealing **




 P.T.F.E.




/




/








8) O環 O-Ring **




氟橡膠 VITON




/




/








9) 密封圈 Seals




 P.T.F.E.




/




/








10) O環 O-Ring




氟橡膠 VITON




/




/








11) 環型螺母密封 Ring nut sealing




 P.T.F.E.




/




/








12) 底部密封 Bot至m sealing




 P.T.F.E.




/




/








13) 環型螺母 Ring nut *




不銹鋼 ANSI316




1.4401




UNIX5CrNiMo 17 12








14) 球體 Ball *




不銹鋼 ANSI316




1.4401




UNIX5CrNiMo 17 12








15) 閥體 Body *




不銹鋼 ANSI316




1.4408




/








電動對夾式球閥主要技術參數:








SIZE




1/2"




3/4"




1"




1 1 / 4 "




1 1 / 2 "




2"




2 1 / 2 "




3"




4"




5"




6"




8"








d




15




19




23.5




30




36




45




58




67




76




100




125




195








L




35




38




40




50




60




72




95




118




140




195




260




350








D




95




105




115




135




145




160




180




195




215




245




280




335








D1




65




75




85




100




110




125




145




160




180




210




240




295








D2




45




55




65




78




85




100




120




135




155




185




210




265








H




62




70




79




86




92




102




158




172




187




200




240




278








E




110




125




135




150




150




180




250




300




350




650




840




1000








b




14




14




16




16




18




20




22




24




24




26




26




28








z-d1




4-14




4-14




4-14




4-18




4-18




4-18




4-18




8-18




8-18




8-18




8-23




12-20








f




2




2




2




3




3




3




3




3




3




3




3




3

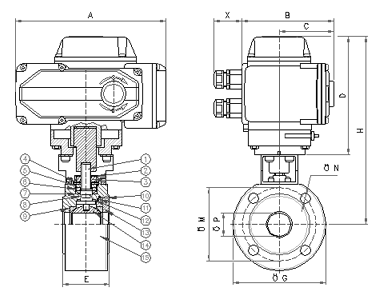

電動對夾式球閥尺寸圖:
