球閥系列

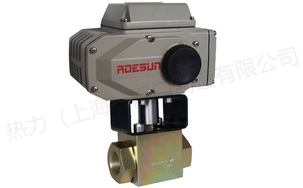

電動高壓球閥
產品簡介
產品名稱： 電動高壓球閥 產品型號： Q911N 驅動方式： 電動,手動 連接形式： 螺紋 結構形式： 直通式 密封結構： 軟密封,硬密封 壓力范圍： 1.6MPa-50MPa 公稱通徑： DN10-100 常用材質：
訂購熱線：15901990488
021-57520210
產品介紹
 產品名稱：

電動高壓球閥

  產品型號：

Q911N

  驅動方式：

電動,手動

  連接形式：

螺紋

  結構形式：

直通式

  密封結構：

軟密封,硬密封

  壓力范圍：

1.6MPa-50MPa

  公稱通徑：

DN10-100

  常用材質：

碳鋼,不銹鋼等

  銘牌：

熱力（上海）閥門制造有限公司品牌

產品說明

電動高壓球閥將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分,整臺閥門沿閥桿中心軸左右對稱,它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置,保證了閥門良好的操作性能。電動執行器采用一體式結構,輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。

閥體形式

三段式鍛造閥體

公稱壓力

PN16.0、32.0 MPa;ANSI 150、300、600、900、2500LB

連接形式

法蘭式、焊接式、螺紋式(適用于PN32MPa-50MPa以內)

密封填料

V型PTFE填料、柔性石墨填料等

閥芯形式

O型球體閥芯

流量特性

近似快開特性

動作范圍

0～90°、0～360°

泄露量Q

按GB/T4213-92，小于額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

250：1

350：1

配置執行機構

可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構

控制方式

開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)



Q911N電動高壓球閥主要零件材料 ： （單位:mm）



零件名稱

閥體

球體

閥桿

密封圈

Q11N-100C
Q11N-160C
Q11N-320C

35/45

1Cr18

1Cr18Ni9Ti

尼龍

Q11N-100P
Q11N-160P
Q11N-320P

304/1Cr18Ni9Ti

304/1Cr18Ni9Ti

Q11N-100R
Q11N-160R
Q11N-320R

316/1Cr18Ni12Mo2Ti

316/1Cr18Ni9Ti



Q911N電動高壓球閥美標主要尺寸： 600Lb、900Lb（采用：ASME、B16.11-1991標準）



口徑

d

L

L1

H

W

D

L3

流量

總長

中段瓣總長

中心高度

手柄長度

半插口

有效長度

NPT3/8"

10

100

60

62

150

1280

10

NPT1/2"

14

100

60

65

150

21.85

10

NPT3/4"

19

140

80

74

180

27.30

13

NPT1"

24

140

80

80

180

34.05

13

NPT11/4"

31

160

90

95

255

42.80

13

NPT11/2"

39

180

100

98

255

48.80

13

NPT2"

48

200

110

108

255

61.35

16

NPT21/2"

63

-

-

-

-

74.20

16

NPT3"

78

-

-

-

-

90.15

16

NPT4"

98

-

-

-

-

115.80

19



Q911N電動高壓球閥國標主要尺寸： （單位:mm ）



公稱通徑

Q11N-100/160、Q11N-100/160P

Q11N-320、Q11N-320P

管螺紋

尺寸（mm）

管螺紋

尺寸（mm）

d

L

H

W

E

H

W

SW

L

6

1/4

11

70

43

108

42.5

-

-

-

-

70

10

3/8

11

70

43

108

42.5

-

-

-

-

-

15

1/2

11

85

43

108

42.5

1/2

68

130

41

85

20

3/4

14

95

45.5

146

47.5

3/4

77

180

46

95

25

1

21

105

59.5

146

52.5

1

82

180

55

105

32

1 1 /4

25

120

64.5

146

60

1 1 /4

115

300

70

120

40

1 1 /2

32

130

76

254

65

1 1 /2

120

300

80

130

50

2

38

150

81

254

75

2

130

300

100

150
