產品名稱： |

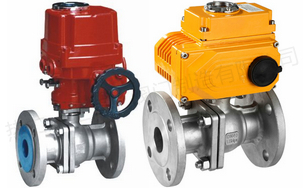

智能電動球閥 |
產品型號： |
Q941F |
|
驅動方式： |
電動,氣動,手動,渦輪 |
連接形式： |
法蘭,螺紋 |
|
結構形式： |
O型,V型 |
密封結構： |
軟密封,硬密封 |
|
壓力范圍： |
1.6MPa-6.4MPa |
公稱通徑： |
DN15-300 |
|
常用材質： |
WCB,不銹鋼等 |
銘牌： |
熱力（上海）閥門制造有限公司品牌 |
智能電動球閥,防爆電動球閥電動執行機構是具有自動調試,故障自診斷、自處理功能的智能型電動執行機構。機內自帶伺服系統,無需外配伺服放大器的一體化產品,可直接接受計算機、調節器或操作器的4-20mAd.c.控制信號工作。
減速器采用二級精密蝸輪蝸桿傳動機構，具有低噪聲、高效率、自鎖性等特點；手操機構具有通電自動復位功能；整機具有可靠的過熱、過載和限位的三項保護，可確保產品的安全運行。
電動防爆球閥防爆等級為ExdⅡBT4、防護等級為IP67、可帶現場控制裝置。防爆型電動球閥主要特點為：不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。產品外殼防護性能達到IEC IP67，NEMA 4和6 標準，具有卓越的戶外使用性能。
產品按組合方式具有二位和比例兩個系列，并具EXd II BT4防爆等級，可以滿足各類角行程調節閥的配套，是國內現有高性能價格比電動執行機構的最佳選擇。
智能電動球閥,防爆電動球閥采用一體化結構,與DTR電動執行機構相配,有輸入控制信號（4~20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
（一）智能電動球閥主要技術參數：
①、結構形式：角型單座鑄造閥
②、公稱通徑：20-300mm
③、公稱壓力： 1.6-6.4Mpa
④、連接形式：法蘭式按JB78-59、JB79-59
⑤、材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
（二）ZDJR智能電動O型調節球閥閥內組件
①、閥芯形式：O型閥芯
②、流量特性：快開型
③、材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯PTFE
④、密封面材料：PTFE、PPL、硬密封。
（三）ZDJR智能電動O型調節球閥執行機構：
①、類型：可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
②、技術參數和性能：請參閱相應執行機構與閥門定位器說明書。
技術參數和性能
|
電動執行器技術參數
|
電動球閥閥體參數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN15～200mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6、2.5、4.0、6.4、10MPa
|
|
任選功能
|
開關型、觸點型、開度信號、智能調節型
|
閥軸材質
|
碳鋼、不銹鋼
|
|
動作范圍
|
0～90°±5°
|
閥體材質
|
碳鋼、304/316/316L不銹鋼
|
|
動作時間
|
15秒/30秒/60秒
|
球體材質
|
304/316/316L不銹鋼
|
|
環境溫度
|
-30°～60°
|
閥座密封
|
PTFE、PPL、金屬密封
|
|
手動操作
|
附帶手柄操作
|
溫 度
|
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
|
|
限 位
|
電氣、機械二重限位
|
適用介質
|
水、石油、粘性流體、漿料、強氧化性介質等
|
|
防護等級
|
IP-67(防爆外殼:Exd Ⅱ BT4 Exd Ⅱ BT6)
|
|
輸入信號
|
0-10，1-5VDC/4-20mA(智能調節型)
|
特 點
|
連線簡單，結構緊湊、阻力小、動作穩定
|
智能電動球閥理想流量特性表：
|
公稱通徑（DN）
|
不同開度角下的Kv值
|
|
溫度
|
10o
|
20o
|
30o
|
40o
|
50o
|
60o
|
70o
|
80o
|
90o
|
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
|
100
|
9
|
18
|
35
|
71
|
133
|
248
|
398
|
620
|
890
|
|
150
|
20
|
40
|
8/0
|
160
|
300
|
560
|
900
|
1400
|
2000
|
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2543
|
3955
|
5650
|
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
智能電動球閥主要規格參數：
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數（Kv）
|
20
|
38
|
72
|
110
|
170
|
215
|
380
|
550
|
890
|
1400
|
2000
|
3580
|
5650
|
8100
|
|
可調動作范圍
|
0-90o
|
|
允許壓差△P
|
小于公稱壓力(1.6MPa)
|
|
泄漏量Q
|
按AP1598標準測試 無泄漏
|
|
環境溫度℃
|
-20~60℃
|
|
基本誤差
|
±2.5%
|
|
回差
|
±2.5%
|
|
死區
|
1%
|
|
可調范圍
|
250：1
|
350：1
|
|
配用執行機構
|
PSQ101, 381RSA-05DTR-05
|
DTR-10 PSQ201, DTR-20381RSC-30
|
DTR-40381RSC-50
|
PSQ701DTR-60
|
智能電動球閥主要外形及連接尺寸：
|
公稱通徑DN
|
L
|
D
|
H
|
L1
|
D1
|
b
|
Z-Ød
|
H1
|
L2
|
|
壓力
|
1.6/2.5/4.0
|
1.6/2.5/4.0
|
|
|
1.6/2.5/4.0
|
1.6/2.5/4.0
|
1.6/2.5/4.0
|
|
|
|
15
|
130/130/130
|
95
|
275
|
157
|
65
|
14/16/16
|
4-14
|
48
|
208
|
|
20
|
140/140/140
|
105
|
280
|
157
|
75
|
14/16/16
|
4-14
|
53
|
208
|
|
25
|
150/150/150
|
115
|
287
|
157
|
85
|
14/16/16
|
4-14
|
58
|
208
|
|
32
|
165/165/180
|
135
|
384
|
208
|
100
|
16/18/18
|
4-18
|
68
|
208
|
|
40
|
180/180/200
|
145
|
312
|
208
|
110
|
16/18/18
|
4-18
|
73
|
208
|
|
50
|
200/200/220
|
160
|
325
|
208
|
125
|
16/20/20
|
4-18
|
80
|
208
|
|
65
|
220/220/250
|
180
|
335
|
256
|
145
|
18/22/22
|
4-18/8-18/8-18
|
90
|
256
|
|
80
|
250/250/280
|
195
|
365
|
256
|
160
|
20/22/22
|
8-18
|
98
|
256
|
|
100
|
280/280/320
|
215/230/230
|
400
|
256
|
180/190/190
|
20/24/24
|
8-18/8-23/8-23
|
120
|
256
|
|
125
|
320/320/400
|
245/270/270
|
420
|
256
|
210/220/220
|
24/28/30
|
8-23/8-25/8-25
|
140
|
256
|
|
150
|
360/360/400
|
280/300/300
|
440
|
256
|
240/250/250
|
24/28/30
|
8-23/8-25/8-25
|
167
|
256
|
|
200
|
400/400/550
|
335/360/375
|
470
|
256
|
295/310/320
|
26/34/38
|
12-23/12-25/12-30
|
210
|
256
|
|
250
|
630 750
|
405 470
|
545
|
380
|
|
|
|
|
|
|
300
|
750 870
|
460 530
|
580
|
380
|
|
|
|
|
|
|
