球閥系列

主頁 > 產品中心 > 球閥系列 >

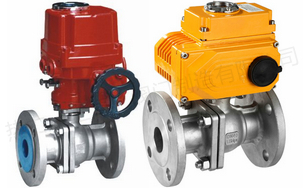

不銹鋼電動球閥

產品簡介

產品名稱：不銹鋼電動球閥產品型號： Q941F 驅動方式：電動,氣動,手動,渦輪連接形式：法蘭,螺紋結構形式：全通徑,縮徑密封結構：軟密封,硬密封壓力范圍： 1.6MPa-16MPa 公稱通徑

訂購熱線：15901990488
021-57520210

在線咨詢

產品介紹

產品名稱：	不銹鋼電動球閥	產品型號：	Q941F
驅動方式：	電動,氣動,手動,渦輪	連接形式：	法蘭,螺紋
結構形式：	全通徑,縮徑	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-16MPa	公稱通徑：	DN15-200
常用材質：	WCB,不銹鋼等	銘牌：	熱力（上海）閥門制造有限公司品牌

產品說明

不銹鋼電動球閥,不銹鋼防爆電動球閥是球閥與電動執行器通過機械的連接而成的，繼承了球閥的特性，并且采用電動執行器在精度與效率上得到了提升，整個閥門通過球體繞垂直于通道軸旋轉90°來控制啟閉的，在管道中主要取到了改變介質流動方向，切斷，分配等作用，目前隨著V型O型電動球閥的推出，使得此閥門在性能與控制介質上得到了擴展，從之前的用來做開關、切斷閥，到現在的節流、控制流量等效果。常用的電動執行器有多回轉式、單回轉式、智能型、角行程執行器、直行程電動執行器、防爆執行器、精小型執行器等，球閥主要有三通球閥、浮動式球閥、O型球閥、固定式球閥、V型球閥等。

不銹鋼電動球閥原理
電動球閥是通過球閥閥體結構為旋轉90度的閥芯，電動執行器為輸入0-10毫安的標準信號，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，電機組帶動齒輪渦輪蝸桿轉角力矩，以開關和調節閥門。主要還是靠電動執行器的電流量來調節操作的。采用一體化結構，以單相電源AC220V和直流電源24VDC即可控制運轉。適用與切斷、調節，閥門與執行器采用了采用直連的形式，對流體介質的流量、壓力、溫度、液位等參數的控制。

運用場合
不銹鋼電動球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含纖維、微小固體顆料等介質。廣泛用于化工、石油、造紙、電站、冶金、輕工、制冷等工業領域。

產品選型
閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。

執行器參數：電源電壓、控制方式、控制信號、作用方式等系列參數。

特點優勢
啟閉迅速、輕便、流體阻力小、結構簡單、相對體積小、重量輕、便于維修、密封性能好、連線簡單，結構緊湊、尺寸小、動作穩定可靠等優點。根據選用不用的型號的電動球閥在優勢上有所不同，比如V型具有調節的能力，襯氟電動球閥具有耐耐腐蝕密封性強等優勢，客戶需要根據自身的情況來選擇適用的不銹鋼電動球閥。

技術參數和性能

電動執行器技術參數		電動球閥閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN15～200mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6、2.5、4.0、6.4、10MPa
任選功能	開關型、觸點型、開度信號、智能調節型	閥軸材質	碳鋼、不銹鋼
動作范圍	0～90°±5°	閥體材質	碳鋼、304/316/316L不銹鋼
動作時間	15秒/30秒/60秒	球體材質	304/316/316L不銹鋼
環境溫度	-30°～60°	閥座密封	PTFE、PPL、金屬密封
手動操作	附帶手柄操作	溫度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
限位	電氣、機械二重限位	適用介質	水、石油、粘性流體、漿料、強氧化性介質等
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 Exd Ⅱ BT6)	適用介質	水、石油、粘性流體、漿料、強氧化性介質等
輸入信號	0-10，1-5VDC/4-20mA(智能調節型)	特點	連線簡單，結構緊湊、阻力小、動作穩定

理想流量特性表：

公稱通徑（DN）	不同開度角下的Kv值
溫度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

主要規格參數：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可調動作范圍	0-90o
允許壓差△P	小于公稱壓力(1.6MPa)
泄漏量Q	按AP1598標準測試無泄漏
環境溫度℃	-20~60℃
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250：1							350：1
配用執行機構	PSQ101, 381RSA-05DTR-05					DTR-10 PSQ201, DTR-20381RSC-30				DTR-40381RSC-50		PSQ701DTR-60

主要外形及連接尺寸：

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根據所配執行機構而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
