球閥系列

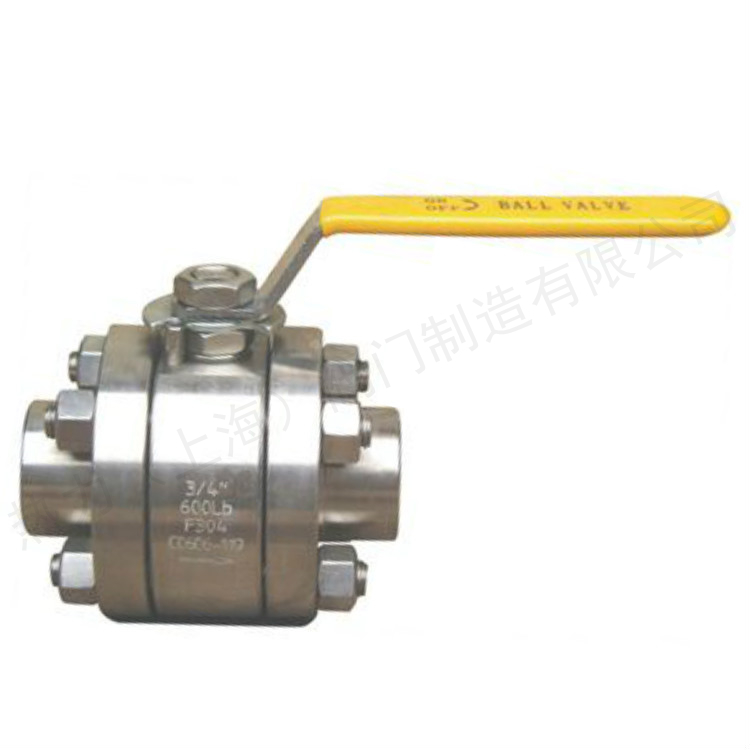

鍛鋼焊接球閥Q61N
產品簡介
熱力（上海）閥門制造有限公司 一、Q61N 高壓球閥 產品特征： 公稱壓力：16-32MPa 適用溫度范圍:-20～232℃～350℃ 適用介質:水、油、氣及某些腐蝕性液體（W O G） 焊接類型：對焊（BW）、
訂購熱線：15901990488
021-57520210
產品介紹
熱力（上海）閥門制造有限公司
一、Q61N高壓球閥產品特征：
公稱壓力：16-32MPa
適用溫度范圍:-20～232℃～350℃
適用介質:水、油、氣及某些腐蝕性液體（W O G）
焊接類型：對焊（BW）、承接焊（SW）
二、Q61N高壓球閥PN16MPa主要連接尺寸及重量：


型號 公稱壓力 尺寸（mm)
L L1 D D1 H L0
Q61F/N-160
Q661F/N-160		 10 150 60 90 18 58 220
15 170 70 100 23 62 220
20 191 81 110 29 75 250
25 205 95 115 36 80 250
32 230 110 150 43 96 300
40 260 120 170 49 111 400
50 330 140 200 61 128 400
65 360 150 225 80 180 500
80 380 160 270 105 200 600
100 430 188 320 118 245 800
三、Q61N高壓球閥PN32MPa主要連接尺寸及重量：

型號 公稱壓力 氣動裝置 尺寸（mm)
L L1 D D1 H L0
Q61F/N-160
Q661F/N-320		 10 QD60 150 60 90 18 58 220
15 QD100 170 70 100 23 62 220
20 QD100 191 81 110 29 75 250
25 QD100 205 95 115 36 80 250
32 QD150 230 110 150 43 96 300
40 QD150 260 120 170 49 111 400
50 QD150 330 140 200 61 128 400
65   360 150 225 80 180 500
80   380 160 270 105 200 600
100   430 188 320 118 245 800
四、Q61N高壓球閥主要零件材料：

適用介質 型號 閥體 球體、閥桿 手柄 密封圈 墊片、填料
水、蒸汽、油品 Q61N-160/320C
Q661N-160/320C		 A105、45 1C18Ni9Ti12Mo9Ti 鑄鐵WCB 聚四氟乙烯PTFE
增強聚四氟乙烯VUILUK PTFE
對位聚苯PPL		 聚四氟乙烯PTFE
對位聚苯PPL
硝酸類 Q61N-160/320P
Q661N-160/320P		 304/1C18Ni9Ti 304/1C18Ni9Ti
醋酸類 Q61N-160/320R
Q661N-160/320R		 316/1C18Ni9Ti12Mo2Ti 316/1C18Ni9Ti12Mo2Ti
五、Q61N高壓球閥訂貨說明：

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
