球閥系列
不銹鋼法蘭鍛鋼球閥Q41F/N/PEEK
產品簡介
?? 產品名稱 ： 浮動式鍛鋼球閥 國標美標 產品型號 ： Q41H/W/F 驅動方式 ： 手動 連接形式 ： 法蘭 結構形式 ： 浮動球球閥 密封結構 ： 軟密封，硬密封等 壓力范圍 ： 公稱通徑 ：
訂購熱線：15901990488
021-57520210
產品介紹
??

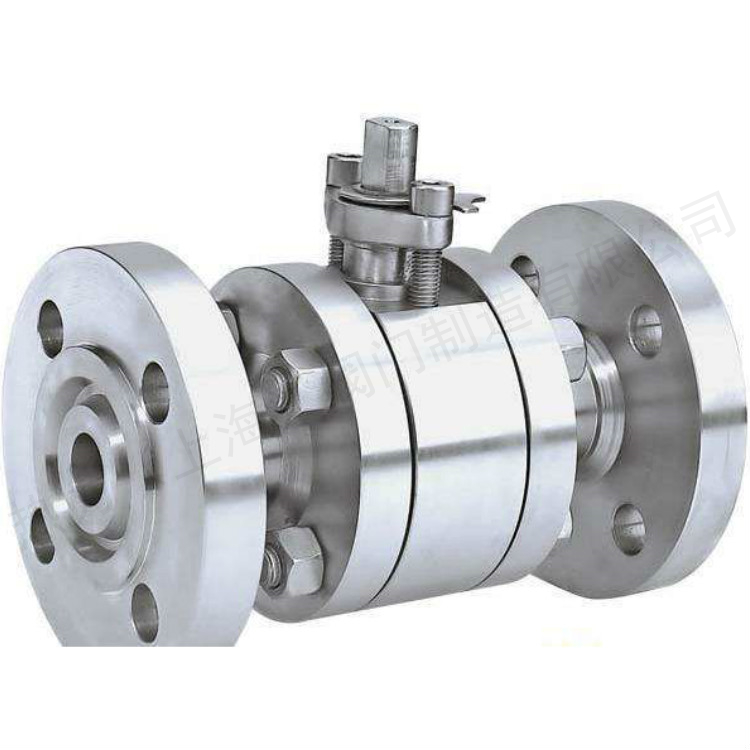

 產品名稱： 浮動式鍛鋼球閥 國標美標   產品型號： Q41H/W/F
  驅動方式： 手動   連接形式：  法蘭
  結構形式： 浮動球球閥      密封結構： 軟密封，硬密封等
  壓力范圍：     公稱通徑： DN15-DN250
  常用材質： A105,CF8,CF3M等材質   技術咨詢： 021-57520210



熱力（上海）閥門制造有限公司是國內著名〖浮動式鍛鋼球閥〗制造商，也是國內大型【球閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，
為廣大的代理商和企業客戶提供〖浮動式鍛鋼球閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

浮動式鍛鋼球閥介紹

　　浮動式鍛鋼球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞?？梢匀◤?/span>電動球閥、90℃角、球閥開關輕便，體積小，可以做成大口徑，密封可靠，
結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。鍛鋼球閥分類：低壓鍛鋼球閥，高壓鍛鋼球閥。

一、浮動式鍛鋼球閥  Q(3、6、7、8、9)4（6）1F(Y、N、P)

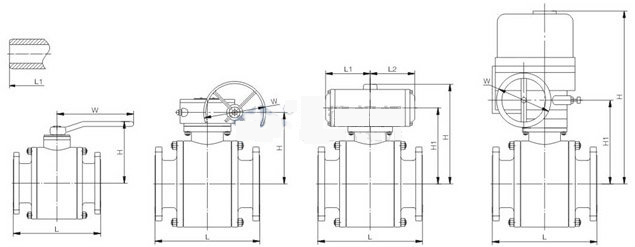

尺寸及重量    PN1.6MPa CLASS 150 10K(JIS)
DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250
NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10
150LB法蘭Flange L 108 117 127 - 165 178 190 203 229 356 394 457 -
1.6MPa法蘭Flange L 130 140 150 165 180 200 200 250 280 320 360 400 -
10K(JIS)法蘭Flange L 108 117 127 - 165 178 190 203 229 365 394 457 533
對焊Butt Welding L1 140 152 165 - 190 216 241 282 305 381 403 419 -
手動Hand –Operated H 73 78 86 - 102 130 142 191 200 226 242 285 -
W 130 130 160 - 180 230 400 400 460 750 750 900 -
Kg 3 4 6 - 12 15 19 22 46 65 85 127 -
渦輪蝸桿傳動Worm GearOperated H - - - - - - - - - - 260 300 -
W - - - - - - - - - - 400 600 -
型號Type - - - - - - - - - - A B -
Kg - - - - - - - - - - 110 175 -
氣動Air –Operating H 203 234 242 - 326 354 366 415 485 607 623 742 -
H1 125 139 147 - 195 223 235 284 328 398 414 498 -
L1 326 326 347 - 420 426 426 590 523 610 610 885 -
L2 136 136 181 - 181 257 257 257 287 378 378 530 -
型號Type AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 -
Kg 6.1 6.3 8.1 - 14.1 16.6 38.0 42.1 53.0 93.5 105.2 207.8 -
電動ElectricDriving H - - - - - 432 443 454 493 574 646 678 -
H1 - - - - - 337 348 359 398 424 496 528 -
W - - - - - 190 190 190 190 400 400 400 -
型號Type - - - - - Q60-1 Q60-1 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 -
Kg - - - - - 23 25 60 75 97 162 226 -


二、浮動式鍛鋼球閥  Q(3、6、7、8、9)4（6）1F(Y、N、P)

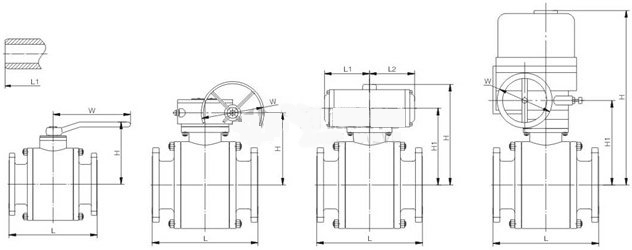

尺寸及重量   PN2.5MPa 4.0MPa CLASS300 20K(JIS)
DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250
NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10
300LB法蘭Flange L 140 152 165 - 190 216 241 282 305 381 403 502 -
2.5MPa法蘭Flange L 130 140 150 165 180 200 220 250 320 400 400 550 -
4.0MPa法蘭Flange L 130 140 150 180 200 220 250 280 320 400 400 550 -
20K(JIS)法蘭Flange L 140 152 165 - 190 216 241 283 305 381 403 502 568
對焊Butt Welding L1 140 152 165 - 190 216 241 282 305 381 403 502 -
手動Hand –Operated H 73 80 86 - 102 136 164 191 223 240 253 307 -
W 140 140 180 - 230 240 400 400 750 750 900 1000 -
Kg 4 6 6.8 - 11.2 18.3 32 38 78 85 102 125 -
渦輪蝸桿傳動Worm GearOperated H - - - - - - - - - - 325 387 -
W - - - - - - - - - - 400 600 -
型號Type - - - - - - - - - - A B -
Kg - - - - - - - - - - 148 196 -
氣動Air –Operating H 204 236 242 - 326 359 388 415 508 621 675 824 -
H1 126 141 147 - 195 228 257 284 351 412 466 580 -
L1 326 326 347 - 420 426 426 590 523 610 610 885 -
L2 136 136 181 - 181 257 257 257 287 378 378 530 -
型號Type AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 -
Kg 6.2 6.4 8.5 - 16.9 20.9 42.5 52.7 77.9 107.0 130 220 -
電動ElectricDriving H           432 443 454 493 574 646 678 -
H1           337 348 395 398 424 496 528 -
W           190 190 190 190 400 400 400 -
型號Type           Q60-1 Q60-1 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 -
Kg           23 35 60 75 100 170 245 -
三、浮動式鍛鋼球閥  Q(3、6、7、8、9)4（6）1F(Y、N、P)

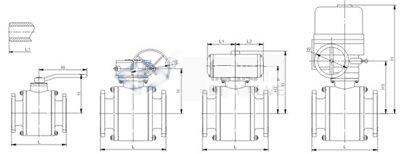

尺寸及重量   PN2.5MPa 4.0MPa CLASS300 20K(JIS)
DN mm 15 20 25 32 40 50 65 80 100 125 150 200
NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8
400LB法蘭Flange L 165 190 216 - 241 292 330 356 406(432) - - -
6.4MPa法蘭Flange L 165 190 216 229 241 292 330 356 432 508 559 660
10.0MPa法蘭Flange L 165 190 216 229 241 292 330 356 432 508 559 660
對焊Butt Welding L1 165 190 216 - 241 292 330 356 406(432) - - -
手動Hand –Operated H 73 80 86 - 110 142 171 185 220 - - -
W 160 160 230 - 400 400 650 650 800 - - -
Kg 4.5 6.2 7.5 - 12.5 26.1 38 44 65 - - -
渦輪蝸桿傳動Worm GearOperated H - - - - - - - 182 217 - - -
W - - - - - - - 280 400 - - -
型號Type - - - - - - - O A - - -
Kg - - - - - - - 50 95 - - -
氣動Air –Operating H 229 236 242 - 266 366 395 470 601 - - -
H1 134 141 147 - 171 235 264 313 392 - - -
L1 283 283 283 - 350 590 590 523 610 - - -
L2 136 181 181 - 181 257 257 287 378 - - -
型號Type AG09 AG09 AG09   AG09 AG13 AG13 AG13 AW17 - - -
Kg 6.5 6.8 9.3 - 17.8 33.6 45.1 55.3 81.3 - - -
電動ElectricDriving H - - - - - 500 520 545 558 -- - -
H1 - - - - - 350 370 395 408 - - -
W - - - - - 190 1900 190 190 - - -
型號Type - - - - - Q120-1 Q120-1 Q120-1 Q120-1 - - -
Kg - - - - - 26 41 72 92 - - -
( )內PN10.0MPa、 Class600尺寸
