球閥系列

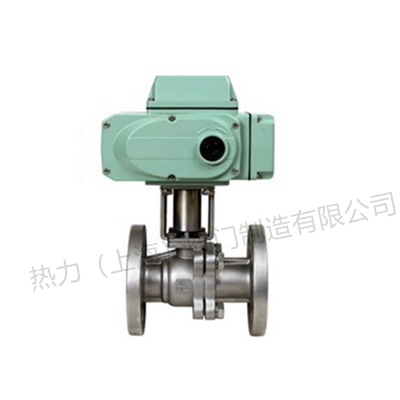

Q941F電動球閥
產品簡介
電動球閥概述 Q941F,Q941H,Q941Y電動球閥 適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入 4~20mA 信
訂購熱線:15901990488
021-57520210
產品介紹

電動球閥概述

         Q941F,Q941H,Q941Y電動球閥適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,
輸入 4~20mA 信號及 220V AC 電源即可控制運轉。具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求配置不同型號電子式電動執行機構。



電動球閥工作原理

電動法蘭球閥是它具有相同的旋轉90度提動作,有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的,即當球旋轉90度時,在進、出口處應全部呈現球面,從而截斷流動。鑄鋼電動球閥、不銹鋼電動球閥、電動絲口球閥、電動焊接球閥等電動閥系列只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用。的主要特點是本身結構緊湊,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的,也可以是組合式的。

電動球閥特點

1、流體阻力小、球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。

2、止推軸承減小閥桿磨擦力矩,可使閥桿長期操作平穩靈活。

3、閥座密封性能好,采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增高而增大。

4、閥桿密封可靠,由于閥桿只作彷轉動運而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的磨擦損失小,故球閥的使用壽命長。

6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。

電動球閥零部件

零件名稱

材 料

閥體

WCB

ZG1Cr18Ni9Ti

CF8
(304)

CF3
(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M
(316L)

球體閥桿

2Cr13

1Cr18Ni9Ti

0Cr19Ni9
(304)

00Cr19Ni11
(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2
(316)

00Cr17Ni12Mo2
(316L)

密封圈

聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨

適用介質

水、氣體、蒸汽、油品等

硝酸等腐蝕性介質

強氧化性介質

醋酸等腐蝕介質

尿素等腐蝕性介質

電動球閥性能

試驗壓力
(Mpa)

公稱壓力(Mpa)

壓力級(class)

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

強度試驗

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封試驗

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

氣密試驗

0.5~0.7



電動球閥技術指導

CH執行機構技術參數

閥體參數

電源

AC200/220V,50/60Hz

公稱通徑

DN10~300mm

輸出力矩

50N·M~2000N·M

公稱壓力

PN1.6 2.5 4.0 6.4 31.5MPa(定制)

動作范圍

0~90° 0~360°

泄漏量

軟密封:零泄漏

硬密封:≤額定流量的10-5

動作時間

15秒/30秒/60秒

執行機構

可另配PSQ、HQ、UNIC、361RS
等電子式電動執行機構

保護裝置

過熱保護

流量特性

快開特性

環境溫度

-30°~60°

可調范圍

DN10-80

DN100-300

250:1

350:1

手動操作

同附帶手柄操作

基本誤差

±1%

限位

電氣、機械二重限位

死區

≤1%

防護等級

相當于IP-65

回差

≤1%

位置測量

可選裝開關或電位計

適用溫度

密封面

驅動電機

8W/E

PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

進線接口

PE1/2〞進線線鎖



電動球閥連接尺寸

公稱壓力DN

L

D

H

L1

D1

b

Z-d1

H1

壓力MPa

1.6/2.5/4.0

1.6/2.5/4.0



1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0



15

130/130/140

95

275

157

65

14/16/16

4-14

48

20

140/140/150

105

280

157

75

14/16/16

4-14

53

25

150/150/165

115

287

157

85

14/16/16

4-14

58

32

165/165/180

135

354

208

100

16/16/18

4-18

68

40

180/180/200

145

312

208

110

16/16/18

4-18

73

50

200/200/220

160

325

208

125

16/20/20

4-18

80

65

220/220/250

180

335

256

145

18/22/22

4-18/8-18/8-18

90

80

250/250/280

195

365

256

160

20/22/22

8-18

98

100

280/280/320

215/230/230

400

256

180/190/190

20/24/24

8-18/8-23/8-23

120

125

320/320/360

245/270/270

420

256

210/220/220

24/28/30

8-23/8-25/8-25

140

150

360/360/400

280/300/300

440

256

240/250/250

24/28/30

8-23/8-25/8-25

167

200

400/400/550

335/360/375

470

256

295/310/320

26/34/38

12-23/12-25/12-30

210

250

630 750

405 470

545

380



300

750 870

460 530

580

380
