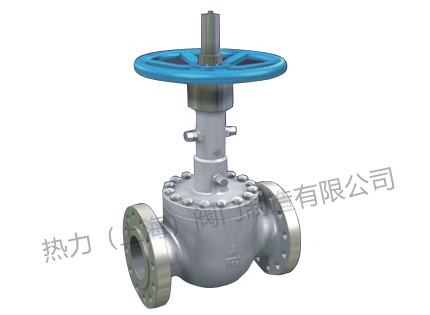

軌道球閥

產品簡介

產品概述 ◆啟閉原理分析 1)開啟過程 I)在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上，如圖a）所示。 II)當逆時針轉動手輪時．閥桿則反向運動．其底部角形平面使球體脫

訂購熱線：15901990488
021-57520210

產品介紹

產品概述

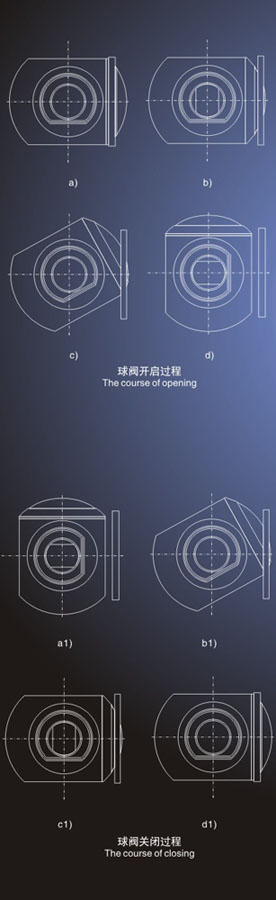

◆啟閉原理分析

1)開啟過程

I)在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上，如圖a）

所示。

II)當逆時針轉動手輪時．閥桿則反向運動．其底部角形平面使球體脫

開閥座，如圖b）所示。

III閥桿繼續提升，井與閥桿螺旋槽內的導銷相互作用，使球體開始無

磨擦地旋轉．如圖c）所示。

Ⅳ)直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置，如

圖d）所示。

(2)關閉過程

I)關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋

轉，如圖al）所示。

II)繼續轉動手輪．閥桿受到嵌于其上螺旋槽內的導向銷的作用，使閥

桿和球體同時旋轉90°，如圖b1所示。

III)快要關閉時，球體己在與閥座無接觸的情況下旋轉了90°，如圖cl）

所示。

Ⅳ)手輪轉動的艱后幾囤，閥桿底部的角形平面機械地楔向壓迫球體．

使其緊密地壓在閥座上，選到完全密封，如圖dl)所示。

產品特點

◆結構特征

系列軌道球閥系本公司引進國外先進拉術開發設計的一種新型管線閥門，適用于天然氣、油品、化工、冶金等行業中作調節、啟閉管線流體之用，其中抗硫系列產品適用于舍硫化氫介質、雜質多、腐蝕嚴重的天然氣長輔管線。

其主要結構特點為：

1、靜態單閥座結構，能保證雙向密封嚴密、可靠、達到零泄露。

2、頂裝式設計．使得系統可進行在線維修。

3、閥桿下端的凸輪機構可提供一個機械楔緊力以保證持續的緊密封.

4、啟閉過程均分兩段完成，升降行程短，便于操作。

5、啟閉操作過程中，密封面之間完全脫離接觸，無磨損，操作扭短低．使用壽命長。

6、球體旋轉過程中與閥座形成的空間，使得通道中介質流速增大，從而達到清洗密封的作用。

7、球閥的耐火設計執行API 607、AP16FA＆JB/T 6899等標準的規定，一旦發生火災而使軟密封圈燒損時，球閥的防火結構可阻止介質

的大置泄漏，防止火災的進一步擴大。

8、閥門驅動裝置有手動、蝸輪蝸桿傳動、電動，電動閥門易實現自動控制，易操作，安全可靠。

◆性能規范

壓力等級		1.6-42.0MPa	CLass150-2500
試驗壓力	強度試驗	1.5×PN
	密封試驗	1.1×PN
工作溫度	64	-196℃-+180℃
工作介質	160	水、油品、天然氣、腐蝕性介質等

注：PN為主體材料在38℃時允許的額定工作壓力

產品材料表

◆執行標準

設計依據	GB	ASME
結構長度	JB/T 7745、GB/T 12221	ASME B16.10
連接法蘭	GB/T9113. JB/T79	ASMEB16.5、MSSSP44
對焊端	GB/T 12224	ASME B16.25
試驗與檢驗	JB/T 9092	API 598

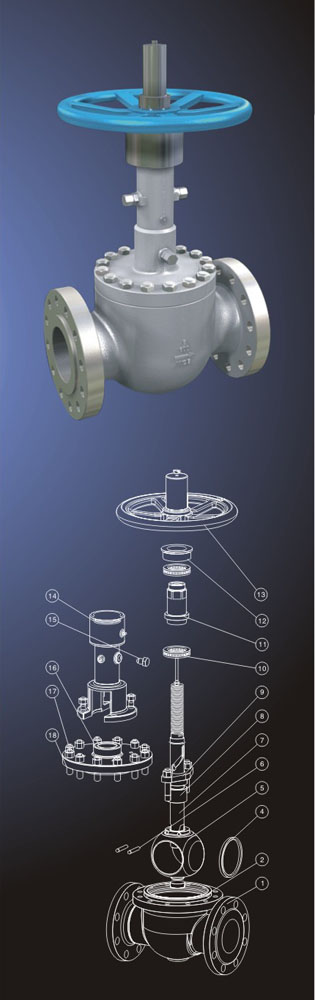

◆主要零件材料

序號	零件名稱	材料
序號	零件名稱	碳鋼	不銹鋼	低溫鋼
1	閥體	A216 WC	A351 CF8M	A352 LCB
2	墊片	柔性石墨+SS
3	密封圈	柔性石墨+SS
4	球體	A105+ENP	A182 F316	A350 LF3
5	銷	A182 F6a
6	閥桿	A182 F6a	A182 F316	A182 F316
7	填料	柔性石墨
8	填料壓蓋	A182 F6a	A182 F316	A350 LF3
9	軸承	組合件
10	閥桿螺母	A439 D2
11	壓蓋	A182 F6a	A182 F316	A350 LF3
12	手輪		QT400-17
13	支架	A216WCB
14	定位銷		A193B7
15	閥蓋t	A216 WCB	A351 CF8M	A352LCB
16	螺母	A194 2H	A1948	A1944
17	螺柱	A193 B7	A193B8	A320 L7

產品參數

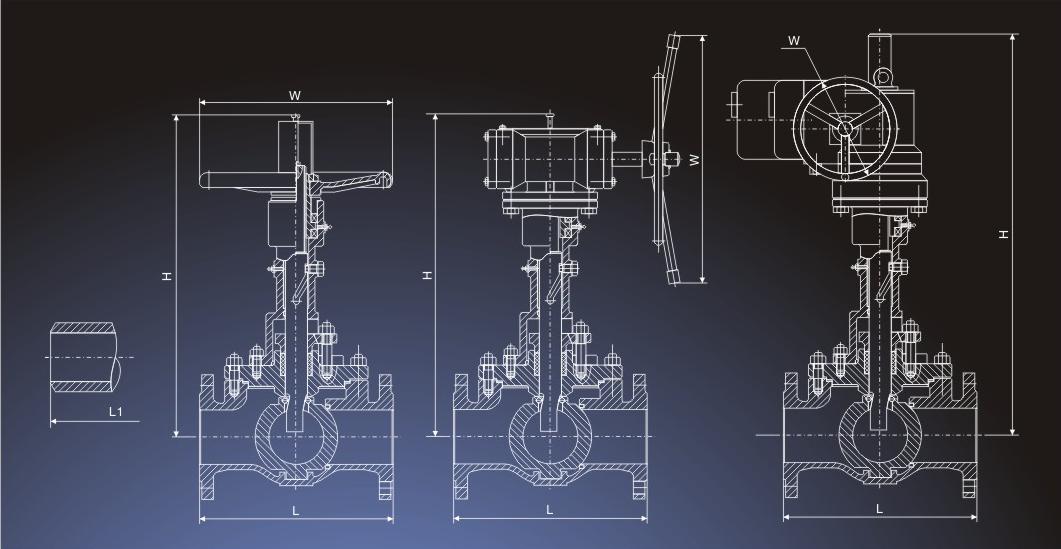

◆主要外形連接尺寸 PN1.6、2.5MPa/Class 150

DN(mm)	NPS(in)	Class150		PN1.6、2.5		手動			蝸輪蝸桿傳動				電動
		L	L1	L	L1	H	W	WT(Kg)	H	W	蝸輪蝸桿裝罝	WT(Kg)	H	W	電動裝罝
		L	L1	L	L1	H	W	WT(Kg)	H	W	蝸輪蝸桿裝罝	WT(Kg)	H	W	Class150PN1.6	PN2.5	WT(Kg)
15	1/2	108	-	130	140	310	180	16	-	-	-	-	210	200	SMC-04	SMC-04	46
20	3/4	117	-	150	152	325	180	8	-	-	-	-	225	200	SMC-04	SMC-04	48
25	1	127	-	160	165	345	200	12	420	200	O 型	25	230	200	SMC-04	SMC-04	52
32	11/4	140	-	180	178	360	200	16	440	200	O 型	29	290	500	SMC-03	SMC-03	58
40	11/2	165	190	200	190	380	200	19	455	200	O 型	41	300	500	SMC-03	SMC-03	67
50	2	178	216	230	216	385	200	28	465	200	O型	56	570	460	ZA2-5	ZA2-5	70
65	21/2	190	241	290	241	393	300	43	480	200	O 型	69	625	460	ZA2-5	ZA2-5	87
80	3	203	283	310	283	402	300	58	500	300	A 型	85	760	460	ZA2-20	ZA2-20	102
100	4	229	305	350	305	510	300	75	510	300	A 型	130	780	460	ZA2-20	ZA2-20	119
150	6	394	457	480	457	690	400	133	680	300	A 型	207	850	460	ZA2-20	ZA2-30	200
200	8	457	521	600	521	785	500	225	820	400	B 型	310	840	460	ZA2-30	ZA25-40	290
250	10	533	559	730	559	995	600	345	910	400	B 型	496	960	460	ZA2-30	ZA2-30	410
300	12	610	635	850	635	1183	600	440	1090	400	B 型	560	990	460	ZA3-60	ZA3-60	545
350	14	686	762	980	762	1254	650	775	1330	600	C 型	895	1165	460	2A3-60	ZA3-90	880
400	16	762	838	1100	838	1565	650	833	1380	600	C 型	980	1385	460	ZA3-90	ZA3-120	973
450	18	864	914	1200	914	1637	700	1110	1450	800	D 型	1280	1415	460	2A4-120	ZA3-160	1250
500	20	914	991	1250	991	1705	700	1240	1840	800	D 型	1400	1490	460	ZA4-240	ZA4-240	1380
600	24	1067	1143	1450	1143	1883	800	1673	1870	800	DA 型	1820	1620	458	SMC-2	SMC-2	1851
700	28	1346	1346	1346	1346	2108	800	2600	2130	800	DA 型	2950	1720	458	SMC-2	SMC-3	2800
800	32	1524	1524	1524	1524	-	-	2820	-	-	-	-		610	SMC-3	SMC-3	2930
900	36	1727	1727	1727	1727	-	-	2950	-	-	-	-		610	SMC-3	SMC-4	3150

◆主要外形連接尺寸 PN4.0MPa/Class300

DN(mm)	NPS(in)	Class300	PN4.0MPa		手動			蝸輪蝸桿傳動				電動
DN(mm)	NPS(in)	L/L1	L	L1	H	W	WT(Kg)	H	W	蝸輪蝸桿裝罝	WT(Kg)	H	W	電動裝罝	WT(Kg)
15	1/2	140	130	140	310	180	7	-	-	-	-	215	200	SMC-04	47
20	3/4	152	150	152	325	180	9	-	-	-	-	235	200	SMC-04	49
25	1	165	160	165	345	200	13	420	200	O 型	225	250	500	SMC-03	53
32	11/4	178	180	178	360	200	18	440	200	O 型	32	300	305	SMC-00	60
40	11/2	190	200	190	380	200	28	455	200	O 型	40	305	305	SMC-00	70
50	2	216	230	216	385	200	30	465	200	O 型	55	585	460	ZA2-10	72
65	21/2	241	290	241	393	300	45	480	300	A 型	70	650	460	ZA2-10	89
80	3	283	310	283	402	300	66	500	300	A型	85	775	460	ZA2-20	110
100	4	305	350	305	510	300	78	510	300	A 型	105	795	460	ZA2-20	122
150	6	403/457	480	457	690	400	152	680	400	B 型	185	895	460	ZA25-40	217
200	8	502/521	600	521	785	500	230	820	400	B 型	280	900	460	ZA3-30	295
250	10	568/559	730	559	995	600	375	910	400	B 型	410	973	460	ZA25-40	440
300	12	648/635	850	635	1183	600	446	1090	600	C 型	480	1135	460	ZA3-90	551
350	14	762	980	762	1254	650	795	1370	600	C 型	850	1302	460	ZA3-120	900
400	16	838	1100	838	1565	650	950	1430	600	C 型	1020	1514	460	ZA4-160	1090
450	18	914	1200	914	1637	700	1130	1450	800	D 型	1210	1534	460	ZA4-240	1270
500	20	991	1250	991	1705	700	1270	1840	800	D 型	1350	1625	458	SMC-2	1410
600	24	1143	1450	1143	1883	800	1713	1870	800	DA 型	1780	1686	458	SMC-2	1881
700	28	1346	1346	1346	2108	800	2650	2130	800	DA 型	2550	1780	610	SMC-3	2830
800	32	1524	1524	1524	-	-	2720	-	-	-	-	1940	610	SMC-4	2950
900	36	1727	1727	1727	-	-	2850	-	-	-	-	2320	610	SMC-4	3100

◆主要外形連接尺寸 PN6.4MPa/CLass400

DN	NPS	Class 150		手動				蝸輪蝸桿傳動				電動
(mm)	(in)	L	L1	H	W	WT(Kg)	H	W	蝸輪蝸桿裝罝	WT(Kg)	H	W	電動裝罝	WT(Kg)
15	1/2	165	165	320	200	8	390	200	O 型	25	215	500	SMC-03	48
20	3/4	190	190	340	200	11	415	200	O 型	30	240	500	SMC-03	51
25	1	216	216	360	200	16	435	200	O 型	45	250	500	SMC-03	56
32	11/4	229	229	370	250	21	455	200	O 型	50	300	305	SMC-00	61
40	11/2	241	241	395	300	33	465	200	O 型	62	305	305	SMC-00	73
50	2	292	292	430	300	36	501	200	A 型	68	585	460	ZA2-10	78
65	21/2	330	330	465	400	54	535	300	A 型	85	650	460	ZA2-20	96
80	3	356	356	515	500	79	575	300	A 型	98	775	460	ZA2-20	123
100	4	406	406	572	600	80	625	400	B型	112	800	460	ZA2-30	124
150	6	495	495	773	600	174	790	400	B 型	215	895	460	ZA25-40	239
200	8	597	597	967	650	222	900	400	B 型	360	900	460	ZA25-40	387
250	10	673	673	1225	650	323	1090	600	C 型	425	970	460	ZA3-60	525
300	12	762	762	1350	700	435	1350	600	C 型	580	1135	460	ZA3-120	675
350	14	826	826	1490	700	954	1490	600	C 型	975	1305	460	ZA3-120	1094
400	16	902	902	1590	750	1140	1640	800	D 型	1280	1515	460	ZA4-240	1316
450	18	978	978	1720	750	1355	1740	800	D 型	1420	1585	460	ZA4-240	1534
500	20	1054	1054	1805	800	1524	1930	800	DA 型	1690	1625	610	SMC-3	1740
600	24	1232	1232	1945	800	2055	2005	800	DA 型	2150	1710	610	SMC-3	2225
700	28	1397	1397	2180	800	2740	2180	800	DB 型	2880	1815	610	SMC-3	2950
800	32	1651	1651		-	2880	-	-	-	-	1975	610	SMC-4	3120
900	36	1880	1880		-	3100	-	-	-	-	2370	610	SMC-4	3350

◆主要外形連接尺寸 PN10.0MPa/CLass600

DN(mm)	NPS(in)	Class 150		手動			蝸輪蝸桿傳動				電動
DN(mm)	NPS(in)	L	L1	H	W	WT(Kg)	H	W	蝸輪蝸桿裝罝	WT(Kg)	H	W	電動裝罝	WT(Kg)
15	1/2	165	165	320	200	10	390	200	O 型	25	230	500	SMC-03	50
20	3/4	190	190	340	200	13	415	200	O 型	35	250	500	SMC-03	53
25	1	216	216	360	200	26	435	200	O 型	48	300	305	SMC-00	66
32	11M	229	229	370	250	28	455	200	0 型	59	305	305	SMC-0	70
40	11/2	241	241	395	300	52	465	200	O 型	76	585	305	SMC-0	94
50	2	292	292	430	300	60	501	300	A 型	85	650	460	ZA2-20	104
65	21/2	330	330	465	400	86	535	300	A 型	115	725	460	ZA2-20	130
80	3	356	356	515	500	103	575	300	A 型	127	800	460	ZA2-30	147
100	4	432	432	572	600	110	625	400	B 型	148	835	460	ZA2-30	175
150	6	559	559	773	600	287	790	400	B 型	325	895	460	ZA3-60	392
200	8	660	660	967	650	520	900	400	B 型	602	900	460	ZA2-60	625
250	10	787	787	1225	650	770	1090	600	C 型	890	970	460	ZA3-90	910
300	12	838	838	1350	700	910	1350	600	C 型	980	1135	460	ZA4-160	1090
350	14	889	889	1490	700	1045	1490	600	C 型	1180	1305	460	ZA4-160	1225
400	16	991	991	1590	750	1880	1640	800	D 型	1980	1515	460	ZA4-240	2060
450	18	1092	1092	1720	750	2050	1740	800	D 型	2090	1585	458	SMC-2	2150
500	20	1194	1194	1805	800	2230	1930	800	DA 型	2320	1625	610	SMC-3	2420
600	24	1397	1397	1945	800	2560	2005	800	DA 型	2680	1710	610	SMC-3	2710
700	28	1549	1549	2180	800	2910	2180	800	DB 型	3150	1815	610	SMC-4	3120
800	32	1778	1778	-	-	3050	-	-	-	-	1975	610	SMC-4	3300
900	36	2083	2083	-	-	3300	-	-	-	-	2370	610	SMC-4	3480

◆主要外形連接尺寸 PN15.0MPa/CLass900

DN(mm)	NPS(in)	Class 150		手動			蝸輪蝸桿傳動				電動
DN(mm)	NPS(in)	L	L1	H	W	WT(Kg)	H	W	蝸輪蝸桿裝罝	WT(Kg)	H	W	電動裝罝	WT(Kg)
25	1	254	254	387	250	13	435	200	O 型	45	300	305	SMC-00	66
32	11/4	279	279	400	250	26	490	200	O 型	68	305	305	SMC-0	80
40	11/2	305	305	457	250	63	505	200	O 型	95	585	305	SMC-0	103
50	2	368	368	480	300	74	560	300	A 型	102	650	460	ZA2-20	116
65	21/2	419	419	500	300	108	590	300	A 型	127	775	460	ZA2-20	152
80	3	381	381	560	360	129	610	300	A 型	146	800	460	ZA2-30	173
100	4	457	457	575	400	138	690	400	B 型	182	835	460	ZA2-30	200
150	6	610	610	780	450	372	705	400	B 型	415	895	460	ZA3-60	478
200	8	737	737	980	500	650	930	600	C 型	720	900	460	ZA2-60	790
250	10	838	838	1170	550	960	1130	600	C 型	1020	920	460	ZA3-90	1143
300	12	965	965	1330	550	1021	1330	800	D 型	1120	1135	460	ZA4-160	1200
350	14	1029	1029	1520	600	1250	1480	800	D 型	1370	1305	460	ZA4-160	1430
400	16	1130	1130	1730	650	1430	1710	800	DA 型	1510	1585	460	ZA4-240	1610
450	18	1219	1219	1840	700	1625	1920	800	DA 型	1720	1625	456	SMC-2	1790
500	20	1321	1321	1920	800	1750	2080	800	DB 型	1890	1710	610	SMC-3	1940
