主頁 > 產品中心 > 球閥系列 >

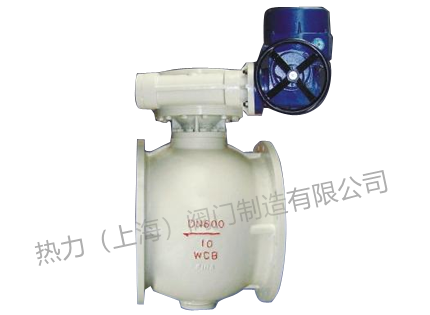

料漿半球閥

產品簡介

產品概述產品特點 ◆ 執行標準設計與制造結構長度法蘭連接試驗與檢驗驅動方式 GB/T12237 GB/T12221 GB/T9115.8-1 1 GB/T13927 手動、電動、蝸輪蝸桿傳動注：系列連接法蘭尺寸可根據用戶要

訂購熱線：15901990488
021-57520210

產品介紹

產品概述

產品特點

◆執行標準

設計與制造	結構長度	法蘭連接	試驗與檢驗	驅動方式
GB/T12237	GB/T12221	GB/T9115.8-1 1	GB/T13927	手動、電動、蝸輪蝸桿傳動

注：系列連接法蘭尺寸可根據用戶要求設計制造。

產品材料表

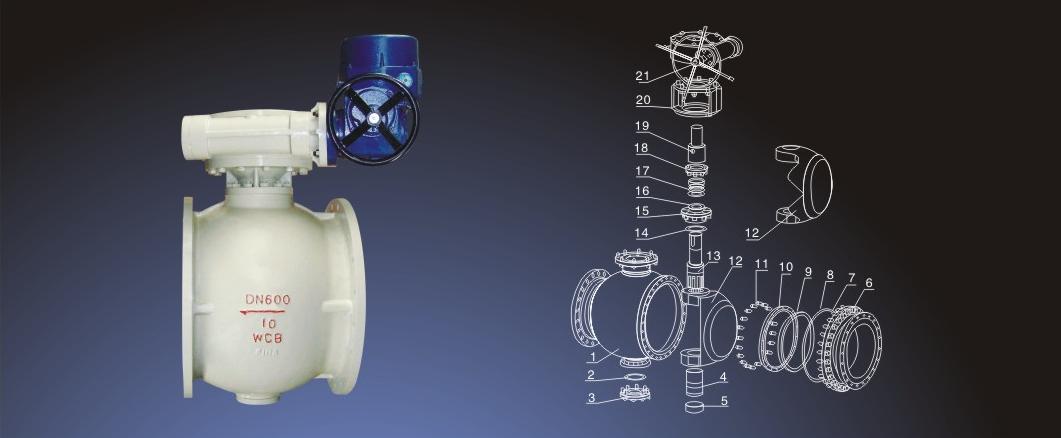

◆主要零件材料

序號	零件名稱	材質	序號	零件名稱	材質
1	閥體	A216-WCB	12	半球體	A216-WCB+HCr
2	墊片	柔性石墨+不銹鋼	13	上閥桿	A276-410
3	底蓋	A105	14	墊片	PTFE
4	襯套	PTFE+不繡鋼	15	閥蓋	A105
5	下閥桿	A276-410	16	填料墊	A276-410
6	左體	A216-WCB	17	填料	柔性石墨
7	螺柱	A193-B7	18	填料壓套	A105
8	墊片	預緊螺栓	19	連接套	AISI 1045
9	密封圈	PTFE	20	支架	A216-WCB
10	壓緊圈	ASTM A105	21	驅動機構	-
11	螺釘	A193-B7	-	-	-

產品參數

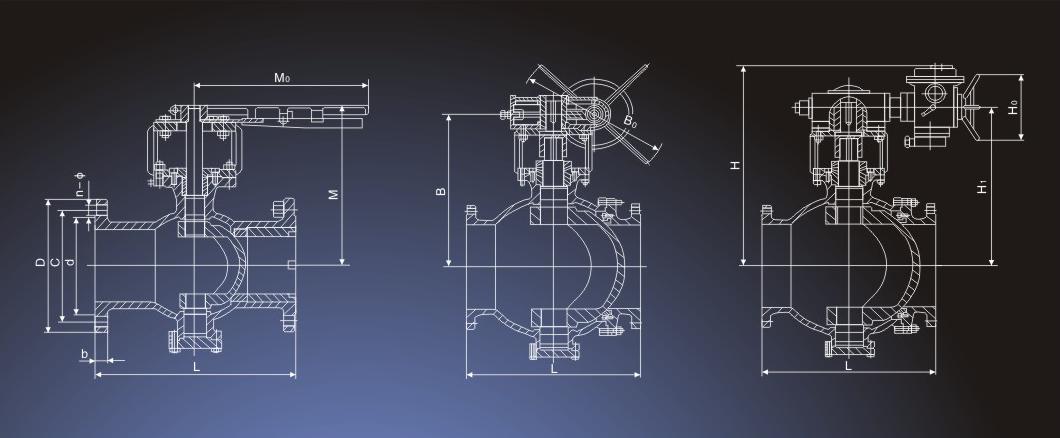

◆主要外形連接尺寸 PNI.OMPa

DN (mm)	L	D	C	d	b	n-Φ	手動			蝸輪蝸桿傳動				電動
DN (mm)	L	D	C	d	b	n-Φ	M	Mo	WT(kg)	B	Bo	驅動裝置	WT(kg)	H	H1	Ho	驅動裝罝	WT(kg)
50	178	165	125	99	20	4-Φ18	160	250	17	-	-	-	-	-	-	-	-	-
65	190	185	145	118	20	4-Φ18	195	250	18	-	-	-	-	-	-	-	-	-
80	203	200	160	132	20	8-Φ18	215	300	22	255	200	O 型 Type	30	454	359	190	Q60-1	100
100	229	220	180	156	22	8-Φ18	250	300	30	290	300	A 型 Type	40	493	398	190	Q60-1	135
125	254	250	210	184	22	8-Φ18	290	350	45	330	300	A 型 Type	65	574	424	400	Q120-1	192
150	267	285	240	211	24	8-Φ22	295	400	53	350	300	A 型 Type	74	646	496	400	Q120-1	200
200	292	340	295	266	24	8-Φ22	-	-	-	390	400	B 型 Type	100	678	528	400	Q120-1	225
250	394	395	350	319	26	12-Φ22	-	-	-	515	400	B 型 Type	195	652	435	200	SMC-04/ HOBC	360
300	419	445	400	370	26	12-Φ22	-	-	-	545	600	C 型 Type	250	761	480	280	SMC-04/ HOBC	415
350	550	505	460	429	26	16-Φ22	-	-	-	590	600	C 型 Type	369	771	520	280	SMC-04/ HOBC	435
400	600	565	515	480	26	16-Φ26	-	-	-	625	600	C 型 Type	450	831	580	280	SMC-03/ H2BC	542
450	650	615	565	530	28	20-Φ26	-	-	-	660	600	D 型 Type	600	921	670	305	SMC-00/ H3BC	672
500	700	670	620	582	28	20-Φ26	-	-	-	695	800	D 型 Type	730	943	770	305	SMC-00/ H3BC	892
600	800	780	725	682	30	20-Φ30	-	-	-	732	800	D 型 Type i	850	1123	850	305	SMC-0/ H4BC	995

◆主要外形連接尺寸 PNI.6MPa

DN (mm)	L	D	C	d	b	n-Φ	手動			蝸輪蝸桿傳動				電動
DN (mm)	L	D	C	d	b	n-Φ	M	Mo	WT(kg)	B	Bo	驅動裝置	WT(kg)	H	H1	Ho	驅動裝罝	WT(kg)
50	178	165	125	99	20	4-Φ18	160	250	17	-	-	-	-	-	-	-	-	-
65	190	185	145	118	20	4-Φ18	195	250	18	-	-	-	-	-	-	-	-	-
80	203	200	160	132	20	8-Φ18	215	300	22	255	200	O 型 Type	30	454	359	190	Q60-1	100
100	229	220	180	156	22	8-Φ18	250	300	30	290	300	A 型 Type	40	493	398	190	Q60-1	135
125	254	250	210	184	22	8-Φ18	290	350	45	330	300	A 型 Type	65	574	424	400	Q120-1	192
150	267	285	240	211	24	8-Φ22	295	400	53	350	300	A 型 Type	74	646	496	400	Q120-1	200
200	292	340	295	266	24	8-Φ22	-	-	-	390	400	B 型 Type	105	678	528	400	Q120-1	230
250	394	405	355	319	26	12-Φ22	-	-	-	515	400	B 型 Type	200	652	435	200	SMC-O4/H0BC	370
300	419	460	410	370	28	12-Φ22	-	-	-	545	600	C 型 Type	250	761	480	280	SMC-04/H1BC	425
350	550	520	470	429	30	16-Φ22	-	-	-	590	600	C 型 Type	375	771	520	280	SMC-03/H2BC	450
400	600	580	525	480	32	16-Φ26	-	-	-	625	600	C 型 Type	460	831	580	280	SMC-00/H3BC	557
450	650	640	585	548	34	20-Φ26	-	-	-	660	600	D 型 Type	610	921	670	305	SMC-00/H3BC	690
500	700	715	650	609	36	20-Φ26	-	-	-	695	800	D 型 Type	750	943	770	305	SMC-00/H3BC	913

◆主要外形連接尺寸 PN2.5MPa

DN (mm)	L	D	C	d	b	n-Φ	蝸輪蝸桿傳動				電動
DN (mm)	L	D	C	d	b	n-Φ	B	Bo	驅動裝置	WT(kg)	H	H1	Ho	驅動裝罝	WT(kg)
80	203	200	160	132	24	8-Φ18	255	300	A 型 Type	32	589	484	190	Q60-1	105
100	229	235	190	156	24	8-Φ22	290	300	A 型 Type	48	595	500	190	Q60-1	145
125	254	270	220	184	26	8-Φ26	330	300	A 型 Type	68	650	500	400	Q120-1	195
150	267	300	250	211	28	8-Φ26	350	400	B 型 Type	85	739	589	400	Q120-1	205
200	292	360	310	274	30	12-Φ26	390	400	B 型 Type	113	799	649	400	Q120-1	245
250	394	425	370	330	32	12-Φ30	515	400	B 型 Type	203	652	435	200	SMC-04/H1BC	378
300	419	485	430	389	34	16-Φ30	545	600	C 型 Type	260	761	480	280	SMC-04/H1BC	440
350	550	555	490	448	38	16-Φ33	590	600	C 型 Type	375	771	520	280	SMC-04/H1BC	460
400	600	620	550	503	40	16-Φ36	625	800	D 型Type	475	831	580	280	SMC-04/H1BC	580
450	650	670	600	548	42	20-Φ36	660	800	D 型 Type	625	921	670	305	SMC-04/H1BC	715

◆主要外形連接尺寸 PN4.0MPa

DN (mm)	L	D	C	d	b	n-Φ	蝸輪蝸桿傳動				電動
DN (mm)	L	D	C	d	b	n-Φ	B	Bo	驅動裝置	WT(kg)	H	H1	Ho	驅動裝罝	WT(kg)
80	203	200	160	132	24	8-Φ18	255	300	A 型 Type	32	589	484	190	Q60-1	105
100	229	235	190	156	24	8-Φ22	290	300	A 型 Type	48	595	500	190	Q60-1	145
125	254	270	220	184	26	8-Φ26	330	400	B 型 Type	68	650	500	400	Q120-1	195
150	267	300	250	211	28	8-Φ26	350	400	B 型 Type	85	739	589	400	Q120-1	205
200	292	375	320	284	34	12-Φ30	390	400	B 型 Type	120	799	649	400	Q120-1	250
250	394	450	385	345	38	12-Φ30	515	600	C 型 Type	208	652	435	200	SMC-04/H1BC	445
300	419	515	450	409	42	16-Φ33	545	600	C 型 Type	265	761	480	280	SMC-04/H1BC	465
350	550	580	510	465	46	l6-Φ36	590	600	D 型 Type	383	771	520	280	SMC-04/H1BC	588
