球閥系列

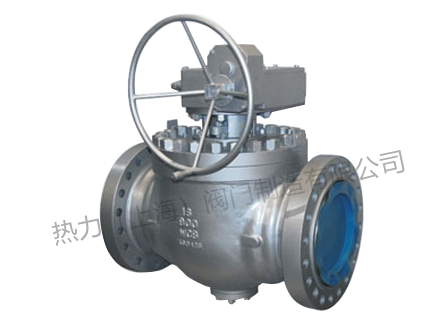

上裝式固定球閥
產品簡介
產品概述 ◆ 用途 上裝式鑄鋼固定球閥廣泛適用干水、污水、含微小固體顆粒、水蒸汽、煤 氣、天然氣、油品等。 ◆ 特點 1、壓力損失?。喝_時水損為零,流道完全暢通,且介質不
訂購熱線:15901990488
021-57520210
產品介紹
產品概述
用途
    上裝式鑄鋼固定球閥廣泛適用干水、污水、含微小固體顆粒、水蒸汽、煤
氣、天然氣、油品等。

特點
  1、壓力損失?。喝_時水損為零,流道完全暢通,且介質不會沉積在閥體中勝內,
  2、耐顆粒磨損:V形開口的球冠與金屬閥座之間具有剪切作用,在關閉過程中,只
    在最后一刻球冠才靠向閥座,不形成磨擦,且閥座用耐磨的鎳合金制成,不易
    被沖刷磨損,因而適用干含纖維、微小固體顆粒、漿等;
  3、適合高流速介質:直通流道,堅固的偏心一曲軸使之適合高流速且無振動.
  4、壽命長:無易損部件,由于偏心作用,閥門啟閉時密封面聞無磨擦,則使用壽命長;
  5、維修方便:閥門維修時不需從管路上拆下,只要打開閥蓋即可進行維修。
  ◆執行標準
    設計與制造: API6D. ASME B16.34
    試驗與檢驗: APl6D
    連接法蘭:ASME B16.5:DIN2543~2550;
    JB/T79.1~79.4
    材料: NACE MR0175
    耐火設計: AP1 607. AP16FA

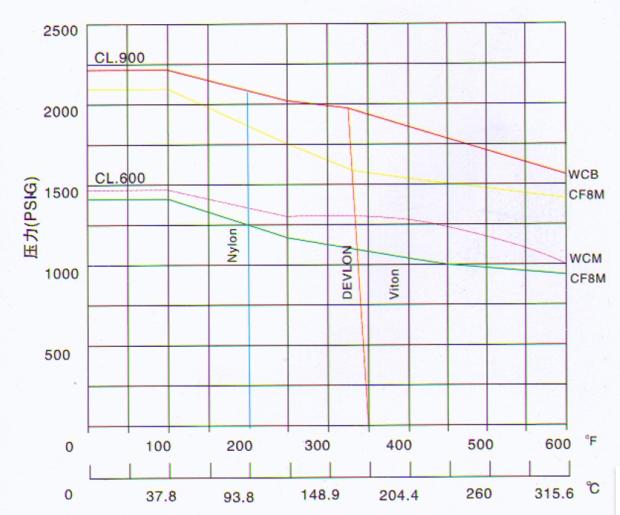

  ◆材料壓力、溫度曲線

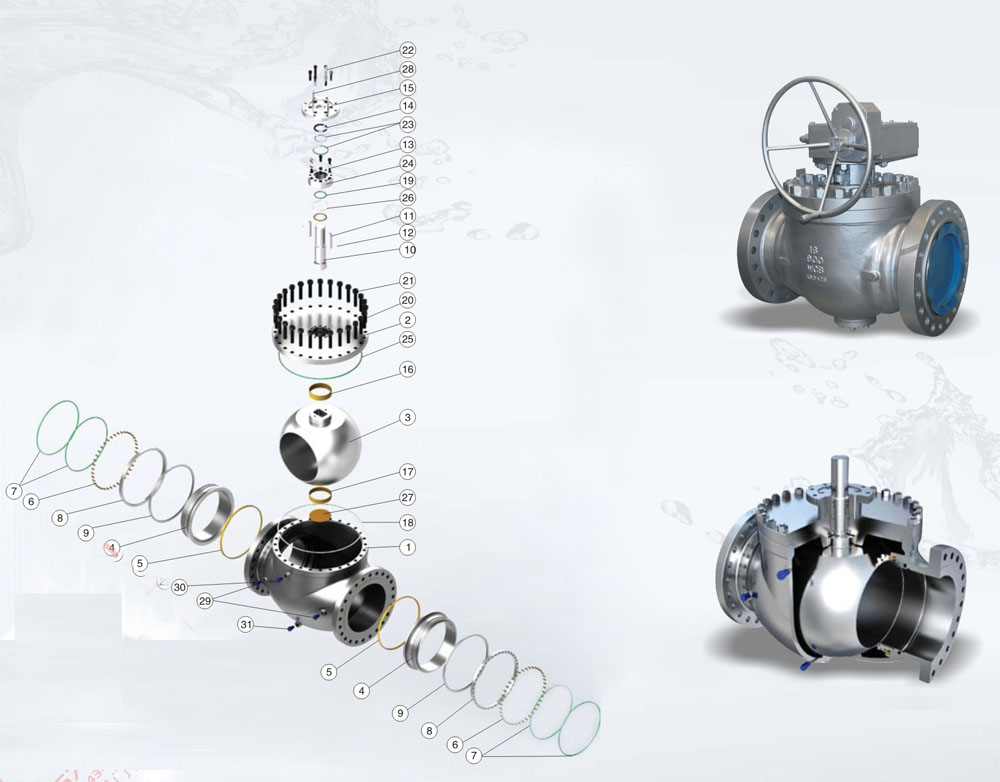

產品材料表

主要零部件

序號

零件名稱

序號

零件名稱

1

閥體

17

襯套

2

闊蓋

18

密封墊

3

球體

19

密封塑

4

閥座

20

螺柱

5

密封圈

21

螺母

6

彈簧

22

螺釘

7

O型圈

23

0型圈

8

螺釘

24

0型圈

9

擋圈

25

0型圈

10

上閥桿

26

止推里

11

27

摩擦墊

12

螺釘

28

13

壓蓋

29

注脂閥

14

填料

30

放空閥

15

連接盤

31

排污閥

16

襯套

-

-

產品參數

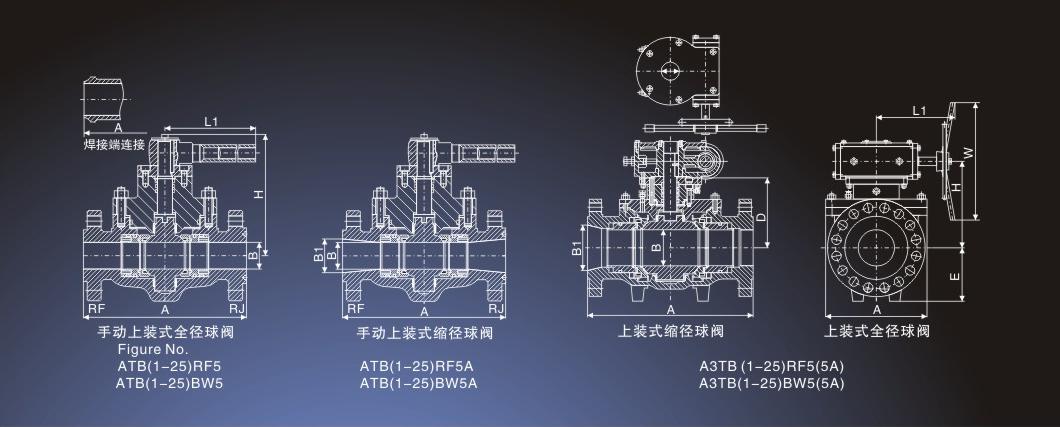

主要外形連接尺寸 Class 150

DN(mm)

NPS(in)

A

B

B1

D

E

F

H

L1

W

WT (Kg)

RF
RJ
WE

50x40

2x11/2

292
295
292

38

51

/

85

180

212

450

/

25

50

2

292

295

292

51

51

/

85

180

212

450

/

28

80x50

3x2

356

359

356

51

77

/

85

180

212

450

/

37

80

3

356

359

356

77

77

/

112

230

228

600

/

55

100x80

4x3

432

435

432

77

102

/

112

230

228

600

/

75

100

4

432

435

432

102

102

/

145

283

272

600

/

105

150x100

6x4

559

562

559

102

152



145

283

272

600

/

140

150

6

559

562

559

152

152

281

220

325

333

297

350

235

200x150

8x6

660

664

660

152

203

281

220

325

333

297

350

265

200

8

660

664

660

203

203

320

260

405

384

360

500

430

250x200

10x8

787

791

787

203

254

320

260

405

384

360

500

480

250

10

787

791

787

254

254

360

311

490

424

360

500

475

300x250

12x10

838

841

838

254

305

360

311

490

424

360

500

510

350x250

14x10

889

892

889

254

337

360

311

490

424

360

500

690

300

12

838

841

838

305

305

403

366

570

467

340

700

610

350x300

14x12

889

892

889

305

337

403

366

570

467

340

700

820

CLass300

50x40

2x11/2

292

295

292

38

51

/



85

180

212

450

/

29

50

2

292

295

292

51

51

/

85

180

212

450

/

33

80x50

3x2

356

359

356

51

77

/

85

180

212

450

/

43

80

3

356

359

356

77

77

/

112

230

228

600

/

64

100x80

4x3

432

435

432

77

102

/

112

230

228

600

/

88

100

4

432

435

432

102

102

/

145

283

272

1000

/

123

150x100

6x4

559

562

559

102

152

/

145

283

272

1000

/

164

150

6

559

562

559

152

152

281

220

325

345

360

500

275

200x150

8x6

660

664

660

152

203

281

220

325

345

360

500

311

200

8

660、

664

660

203

203

330

260

405

385

340

700

505

250x200

10x8

787

791

787

203

254

330

260

405

385

340

700

563

250

10

787

791

787

254

254

371

311

490

426

340

700

557

300x250

12x10

838

841

838

254

305

371

311

490

426

340

700

598

350x250

14x10

889

892

889

254

337

371

311

490

426

340

700

809

300

12

838

841

838

305

305

418

366

570

473

340

700

715

350x300

14x12

889

892

889

305

337

418

366

570

473

340

700

960
