產品參數：

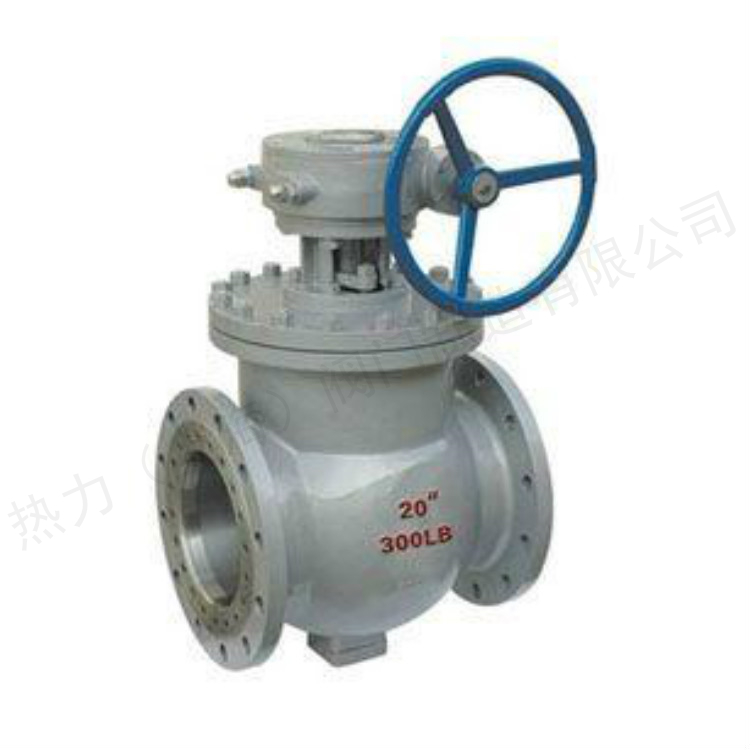

       上裝式雙向硬（軟）偏心球閥是在吸收消化國內外的先進技術而研發成功的新產品，也是根據上裝式偏心半球閥的原理設計創新，是在認真權衡普通球閥、蝶閥、閘閥等多種閥門優缺點的前提下。本系列球閥是傳統球閥富有靈性變化的結晶；它是將兩個金屬球冠固定在偏心球體上，通過偏心曲軸的90度旋轉，實現閥門的啟閉，與金屬球冠密封面接觸的金屬閥座在軸向和輕向浮動，以補償球冠與閥座的配合誤差。簡單可靠的結構及有效的密封方式使它不但可以更具優勢地替代閘閥，而且可適用于它不可使用的系統中。它設計獨特、結構新穎。

第一個特點：閥門結構采用偏心契緊原理，通過傳動機構達到閘緊、調節、關閉的目的，密封圈與球冠都是金屬面環帶硬面接觸密封，雙偏心結構閥門在開啟時球孔圈與管道完全暢通，流通截面大，且閥門不被沖刷，無流阻。關閉時閥芯不被沖刷，關閉時閥芯球面沿閥座漸進，具有擦拭剪切功能，有效地切除結垢障礙，實現可靠密封。它對容易結垢的介質輸送特別有效。

第二個特點：雙閥座雙球冠閥組成雙面密封，雙向受壓，和Q47的原理一樣，不受介質流向的限制，可以任意安裝；座與球冠留有補償量，當閥座磨損后，關閉時再轉動少許，仍能可靠密封，延長使用壽命，本閥的特點是在工況裝置系統卸壓后，閥門可在線檢查和維修，檢修時只需打開閥蓋吊出球冠和支承體而不必將整個閥門從管道上卸下來，這給地下管線，特別是原子能工業用球閥帶來很大方便。

根據用戶需要球體換不同合金，雙金屬密封圈的選配可以用于耐磨、耐腐蝕、耐高溫等而又要求嚴格密封的不同工業部門。

適用

1、適用于清水，原水（含泥砂），污水，海水，蒸水，油，氧化鋁，城市采暖供熱等要求嚴緊的系統中。

2、雙向軟密封偏心半球閥適用溫度-40攝氏度~135攝氏度；而雙向硬密封偏心半球閥適用溫度為常溫至600攝氏度左右。

3、適用于水壩底部放空閥和控制閥（高流速狀態）。煤粉灰渣，適用于液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送。產品結構特點根據顧客所需介質、溫度要求不同，球冠采用鉻鉬、釩合金，閥座堆焊、鉬合金、鉻合金、不銹鋼合金滿足不同料漿輸送的需要。

4、適用于泵輸送第統的閥門，如加壓系統，中央空調系統。

5、適用于自來水系統，煤氣系統，天然氣系統等地下管線（高度?。?。

特點

1、壓力損失?。荷涎b式雙向硬（軟）偏心球閥由不同心的兩個偏心球冠組成，全開時，其流道為直流通道，水頭損失極小，水損為零，流道完全暢通；內腔自動清洗，閥芯90度旋轉，自動沖洗閥體內腔，將介質中的雜物清洗干凈并且介質不會沉積在閥腔內。

2、耐顆粒磨損：關閉時，利用雙偏心的原理在關閉過程中，由兩個不同偏心球冠分別與雙向偏移的兩個閥座只在最后一刻接觸并實現雙向密封，而不形成摩擦；且閥座上的密封環堆焊耐磨自潤滑合金，不易磨損，不易被沖刷；刀形球口的球冠在閥座之間具有擦拭清掃和剪切作用，不易結垢，即使嚴重結垢的介質也不影響密封和關閉。

3、自動補償密封可靠：由兩個不同偏心雙球冠雙閥座構成了雙密封，雙向受壓都有非常良好的密封；工作原理利用偏心，球體與閥座越關越緊，從而得到良好的密封；在則閥座在受壓時，閥座自動向球體推緊，壓力越高閥座向球體越推越緊，從而得到良好的密封；因此本閥屬于雙向壓，雙向壓也能達到100%的零泄漏；在長期的使用下，閥座密封如有磨損或損傷，在彈簧作用下閥座自動向球體推緊，從而得到良好的自動補償功能。

4、適合高流速介質：因球體隱藏在閥腔的一直而形成直流流道無流阻，堅固的偏心固定在曲軸，在高流速的介質中無振動、無噪音。

5、壽命長開關輕松：無易損部件，由于偏心的作用，閥門啟閉過程中兩個球冠與閥體上兩個閥座的密封面完全脫離，使閥座表面與球冠球面間無擦傷做無摩擦轉動，有效的減少了操作力矩扭，操作輕巧；閥門的自動補償功能，大大的提高了閥門的壽命。

6、維修方便：本閥上裝式設計，球冠和支球體上閥門上部裝入；檢修時只需打開閥蓋吊出球冠和支球體即可進行維修和密封環及其他配件，不必將整個閥門從管道上卸下來，這給地下管線，特別是原子能工業用球閥帶來很大方便。

7、本閥門在維修作業的同時可以酌情保留管道中的介質，不會造成能源的浪費；這便免除了使用方許多前期輔助工作，使維修變得較為簡捷。

8、在一些特定的場合，本閥門在進行搶修期間可以不影響管道系統的正常運行，只要在取出球體組合件后迅速封閉上口便可立即恢復管道的帶壓運行，使搶修閥門造成的效益損失降低到較小程度。

執行標準

設計和制造：GB/T12237-1989；

檢驗和試驗：GB/T13927-1992；

法蘭連接：GB/T9113.1-2000；

結構長度：JD-2004；
主要部件材料

連接尺寸CLASS 600

連接尺寸CLASS 900

連接尺寸CLASS 1500
