疏水閥、過濾器系列

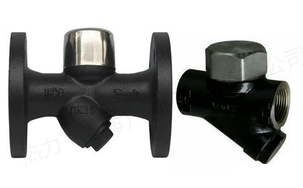

圓盤式蒸汽疏水閥
產品簡介
產品名稱： 圓盤式蒸汽疏水閥 產品型號： CS19H,CS49H 驅動方式： 自動 連接形式： 螺紋,法蘭,焊接 結構形式： 熱動力,Y型,北京式,圓盤式 密封結構： 水封 壓力范圍： 1.6MPa-16MPa 公稱通徑
訂購熱線：15901990488
021-57520210
產品介紹
  產品名稱： 圓盤式蒸汽疏水閥   產品型號： CS19H,CS49H
  驅動方式： 自動   連接形式： 螺紋,法蘭,焊接
  結構形式： 熱動力,Y型,北京式,圓盤式   密封結構： 水封
  壓力范圍： 1.6MPa-16MPa   公稱通徑： DN15-100
  常用材質： 鑄鋼,不銹鋼等   銘牌： 熱力（上海）閥門制造有限公司品牌

產品說明

圓盤式蒸汽疏水閥,Y型蒸汽疏水閥,北京式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
熱動力圓盤式疏水閥適用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。

圓盤式蒸汽疏水閥_(Y型,北京式)蒸汽疏水閥主要零部件

序號 名稱 材料
1 閥體 WCB、A105、SS304
2 密封墊片 H62
3 閥蓋 Q235、WCB、SS304
4 閥冒 Q235、WCB、SS304
5 標牌 SS304
6 螺釘 SS304
7 閥片 SS304
8 濾網 SS304
9 尾螺 2Cr13
10 密封墊片 H62

主要外形尺寸

型號 口徑DN L H h W
CS49H-16C
CS49H-25C
CS49H-40C		 15 150 95 36 59
20 150 100 40 59
25 160 108 42 59
32 200 115 50 73
40 230 115 50 73
50 230 127 52 73
65 250 173 80 73
80 280 203 100 97
100 310 218 110 97
125 310 218 110 97
150 350 254 110 107

主要外形尺寸

型號 口徑DN L H h W
CS49H-64C 15 210 110 25 108
20 210 110 25 108
25 210 110 25 108
32 270 145 34 124
40 270 145 34 124
50 270 145 34 124

主要外形尺寸

型號 口徑DN L H h W
CS19H-16C
CS19H-25C
CS19H-40C
CS19H-64C		 15 75 95 36 59
20 85 100 40 59
25 95 108 42 59
32 115 115 50 73
40 115 115 50 73
50 170 127 87 73

主要外形尺寸

型號 口徑DN L H h W
CS69H-16C
CS69H-25C
CS69H-40C
CS69H-64C		 15 130 110 25 108
20 130 110 25 108
25 130 110 25 108
32 140 145 34 124
40 140 145 34 124
50 140 145 34 124
